1．发动机正时链条的部件
    (1) LF型发动机正时链条部件如图6-22所示。

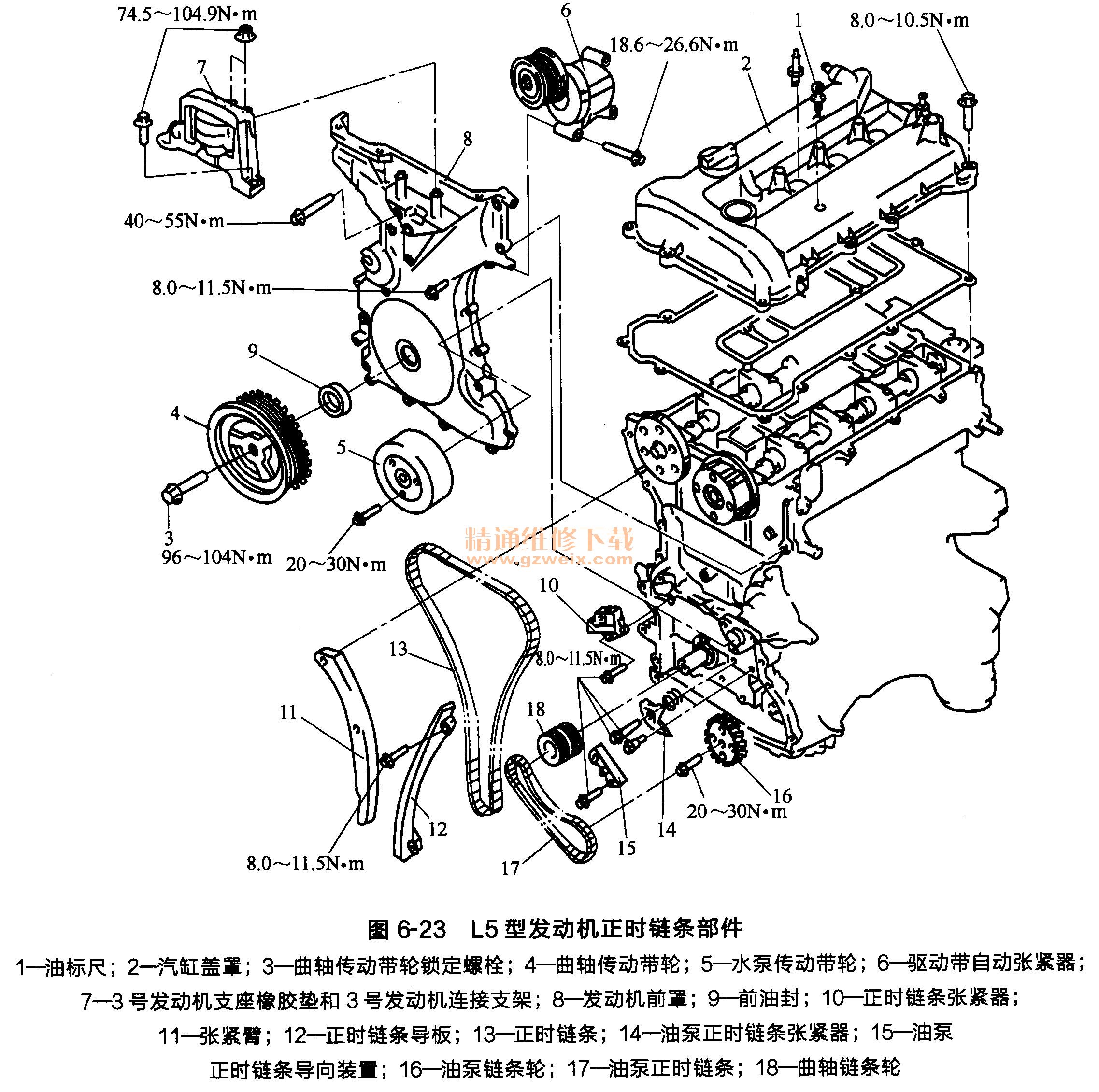

    (2) L5型发动机正时链条部件如图6-23所示。

2．发动机正时链条的拆卸方法
    (1)拆下蓄电池盖。
    (2)断开蓄电池负极电缆。
    (3)拆下发动机罩盖。
    (4)断开线束。
    (5)拆下点火线圈。
    (6)拆下火花塞。
    (7)拆下通风管。
(8)拆下带有软管的冷却液储液罐，并将其放在不会妨碍操作的位置。
    (9)拆下前轮和轮胎。
    (10)将2号发动机下护板与挡泥板作为一个单独的装置拆下。
    (11)拆下如图6-24和图6-25所示的LF型发动机及L5型发动机的螺母，并将动力转向管部件放置在不会妨碍操作的地方。


    (12)拆下驱动带。
    (13)拆下曲轴位置（CKP）传感器。
    (14)拆下带冷却器软管的A/C压缩机，并使用钢丝或绳索将其固定，使其不妨碍相关操作。
    (15)将驱动轴（RH）从联轴器上拆下来并放在一边。
    (16)按如图6-22所示的LF型发动机正时部件和如图6-23所示的L5型发动机正时部件中的图注名称与序号顺序进行拆卸。

3．发动机正时链条安装方法
    (1)按与拆卸相反的顺序进行安装。
    (2)启动发动机。
    (3）检查以下项目。
    ①检查传动带轮与传动带偏摆及接触情况。
    ②检查发动机润滑油泄漏情况。
    ③检查点火正时、怠速及CO和HC含量。
    ④检查发动机驱动附件操作情况。
如果有必要，则应进行调整。
