2011~2018年马自达3星骋1.6L MZR发动机正时校对
来源:本站整理  作者:佚名  2019-03-21 08:31:32

    1.正时链单元拆卸
    1)顺时针旋转曲轴,将曲轴链轮的键槽与正时标记对齐,然后将1号气缸定位到TDC处,见图1。

    2)对齐凸轮轴链轮上的正时标记,从而使它们形成一条直线,并且与气缸盖上水平面对齐,见图2。

    3)拆下正时链条。

    2.正时链单元安装说明
    1)将曲轴链轮的键槽与正时标记对齐,然后将1号气缸定位到TDC处,见图3。

    2)对齐凸轮轴链轮上的正时标记,从而使它们形成一条直线,并且与气缸盖上水平面对齐,见图2。
    3)安装正时链条。

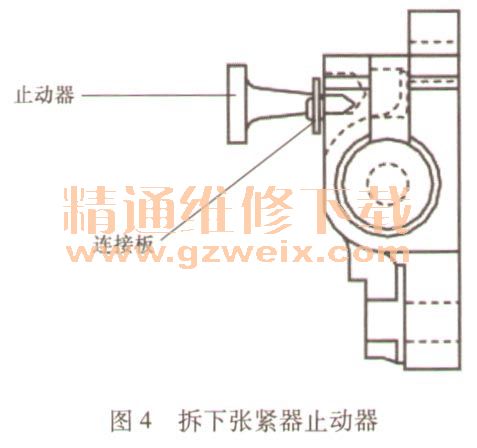

    4)在安装链条调节器之后,拆下被安装在链条张紧器上的金属丝或纸夹,并向正时链条施加张紧力,见图4。在安装新链条张紧器时,拆下已安装的止动器。

    5)确认正时链条上不存在松弛,然后确认各链轮再次被定位在正确的位置。
    6)将曲轴顺时针旋转两次,然后检查气门正时。
