铃木天语发动机正时链条的拆卸
来源:本站整理  作者:佚名  2013-04-20 15:20:07

  发动机正时链条部件如图7-24所示。

    注意:在正时链条拆卸工作完成后,曲轴和凸轮轴各自单独转动的范围不得超过允许范围,若转动超出了允许范围。则可能在活塞与气门之间以及各气门之间产生干扰。与活塞和气门有关的部件也可能受损。
    (1)拆下正时链条盖。
    (2)转动曲轴,对准凸轮轴和曲轴正时标记。
    ①将进气和排气凸轮轴正时链条轮的正时标记分别对准汽缸盖的槽口。

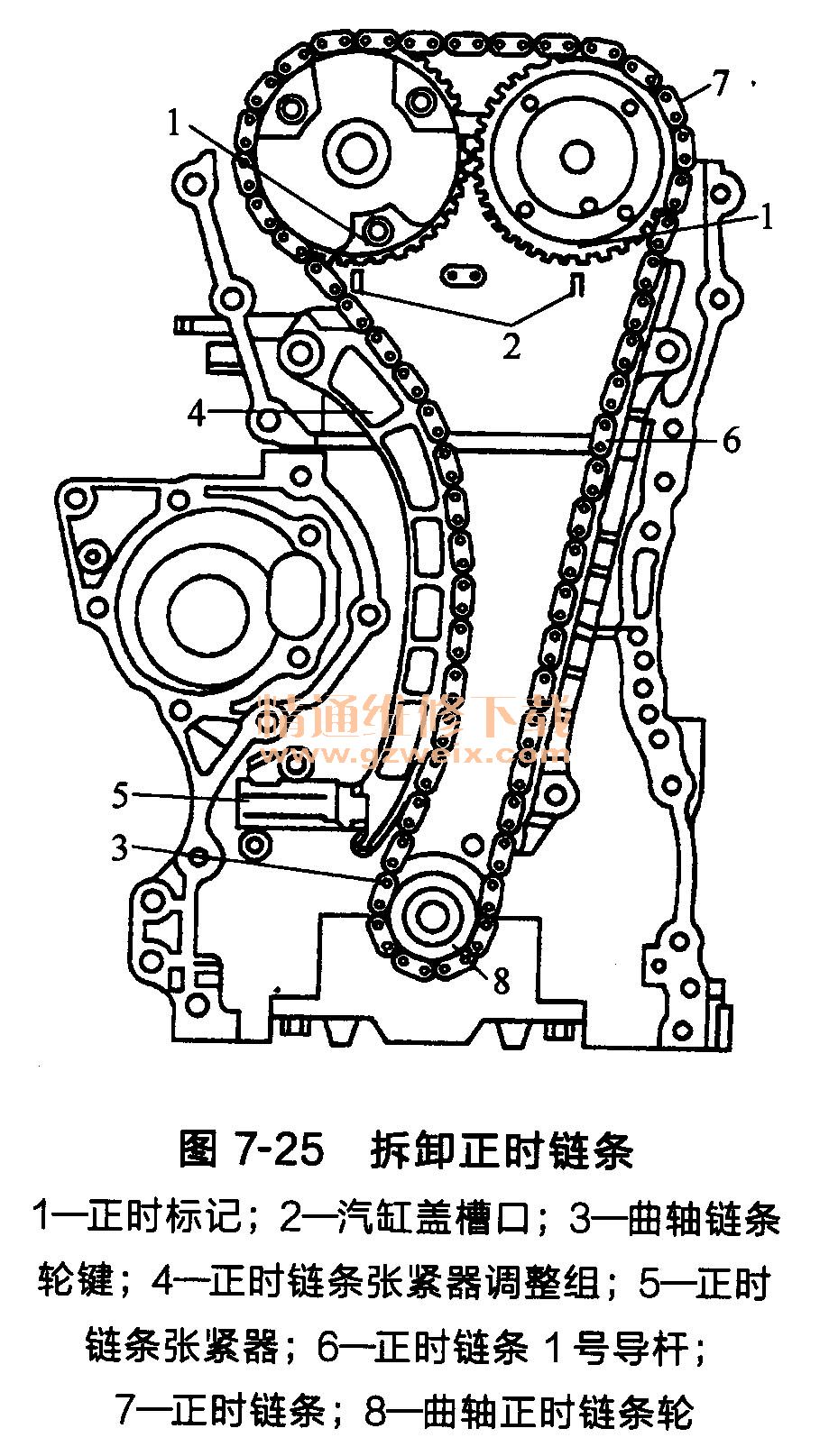

    ②如图7-25所示。将曲轴链条轮键置于曲轴上部。

    (3)拆下正时链条张紧器调整组。
    (4)拆下正时链条张紧器。
    (5)拆下正时链条1号导杆。
(6)拆下正时链条和曲轴正时链条轮。
