注意:在正时链条拆卸工作完成后,曲轴和凸轮轴各自单独转动的范围不得超过如图7-26所示的允许范围。若转动超出了允许范围,则可能在活塞与气门之间以及各气门之间产生干扰,与活塞和气门有关的部件也可能受损。

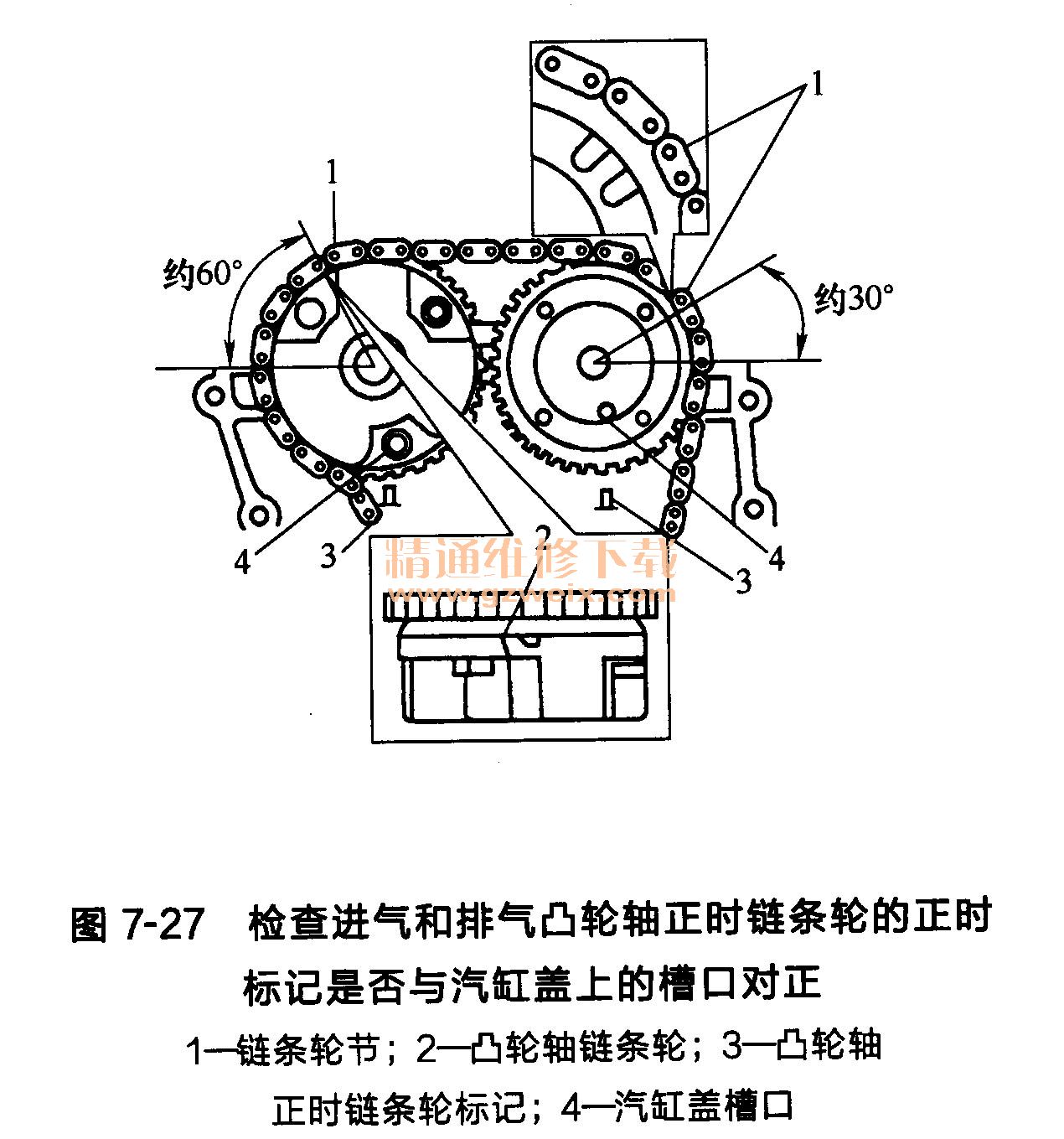

(1)检查进气和排气凸轮轴正时链条轮的正时标记是否与汽缸盖上的槽口对正,如图7-27所示。
(2)安插键,转动曲轴,将键安装在曲轴的上部。
(3)将正时链条安装在凸轮轴正时链条轮上。
①对于配置有VVT系统的发动机,将正时链条的深蓝色板和凸轮轴正时链条轮上的三角形标记对齐,安装正时链条。
②对于没有配置VVT系统的发动机,将正时链条的深蓝色板、进气凸轮轴正时链条轮的圆形标记和排气凸轮轴正时链条轮的三角形标记对齐,安装正时链条。
(4)将正时链条的金色板以及曲轴正时链条轮的圆形标记对齐。将正时链安装到曲轴正时链条轮上,然后将已经装有正时链条的曲轴正时链条轮安装在曲轴上。

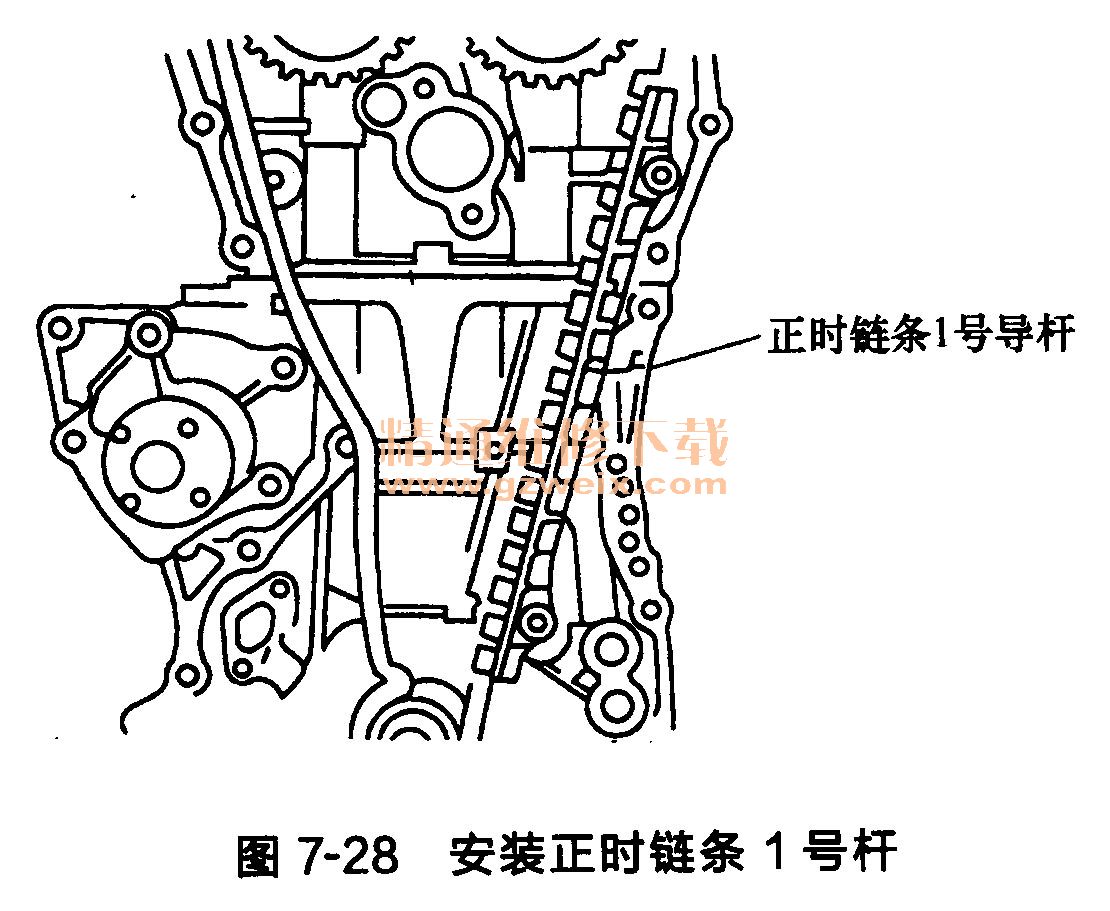

(5)向正时链条1号导杆的滑动面加注发动机机油,然后进行安装,如图7-28所示。拧紧正时链条1号导杆螺栓,拧紧力矩为11N·m。

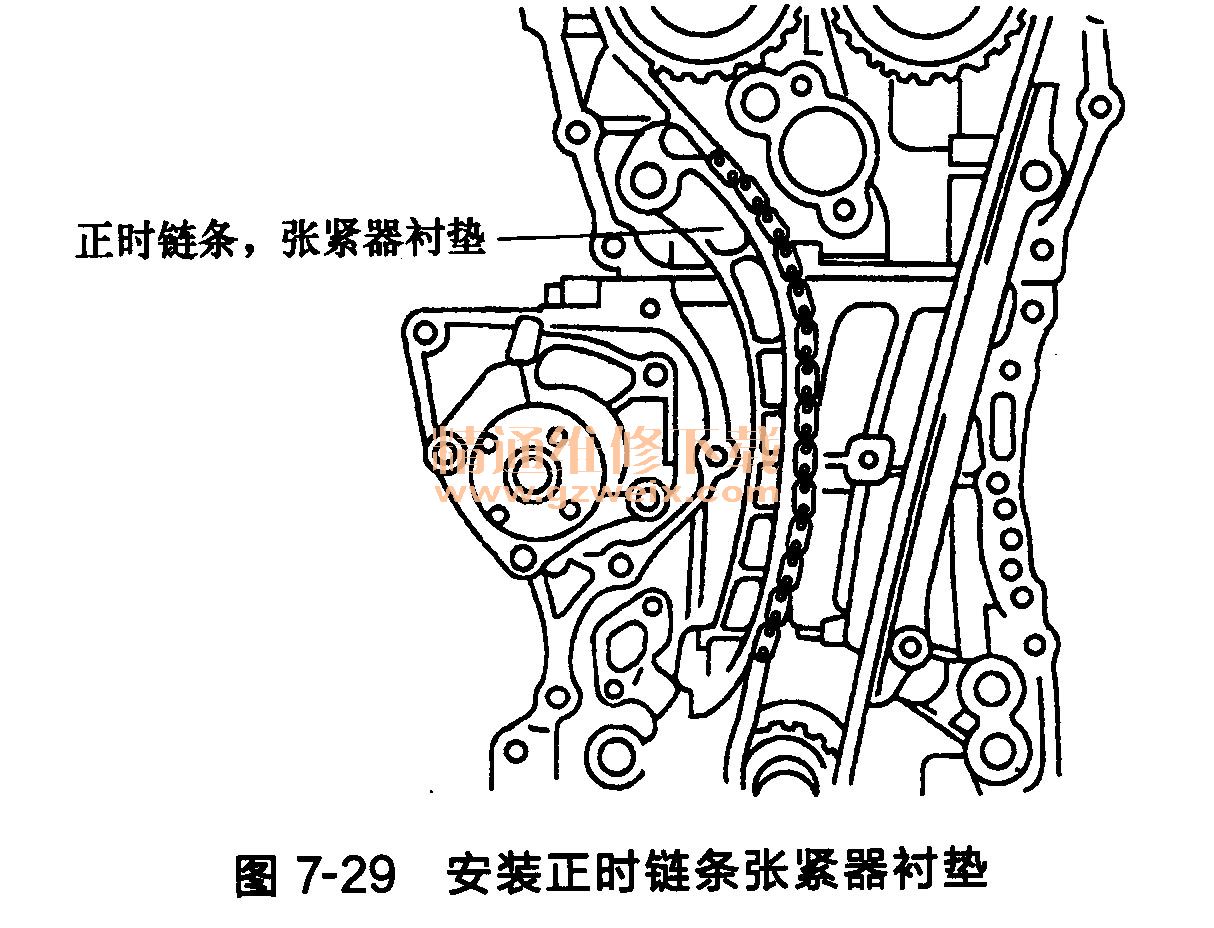

(6)向正时链条张紧器的滑动面加注发动机机油。安装正时链条张紧器衬垫,如图7-29所示。将正时链条张紧器螺栓按规定力矩拧紧。拧紧力矩为25N·m。
(7)检查进气和排气凸轮轴正时链条轮的三角形标记和/或圆形标记是否与正时链条的深蓝色板对齐,曲轴正时链条轮的正时标记是否与正时链条的金色板对齐,如图7-30所示。

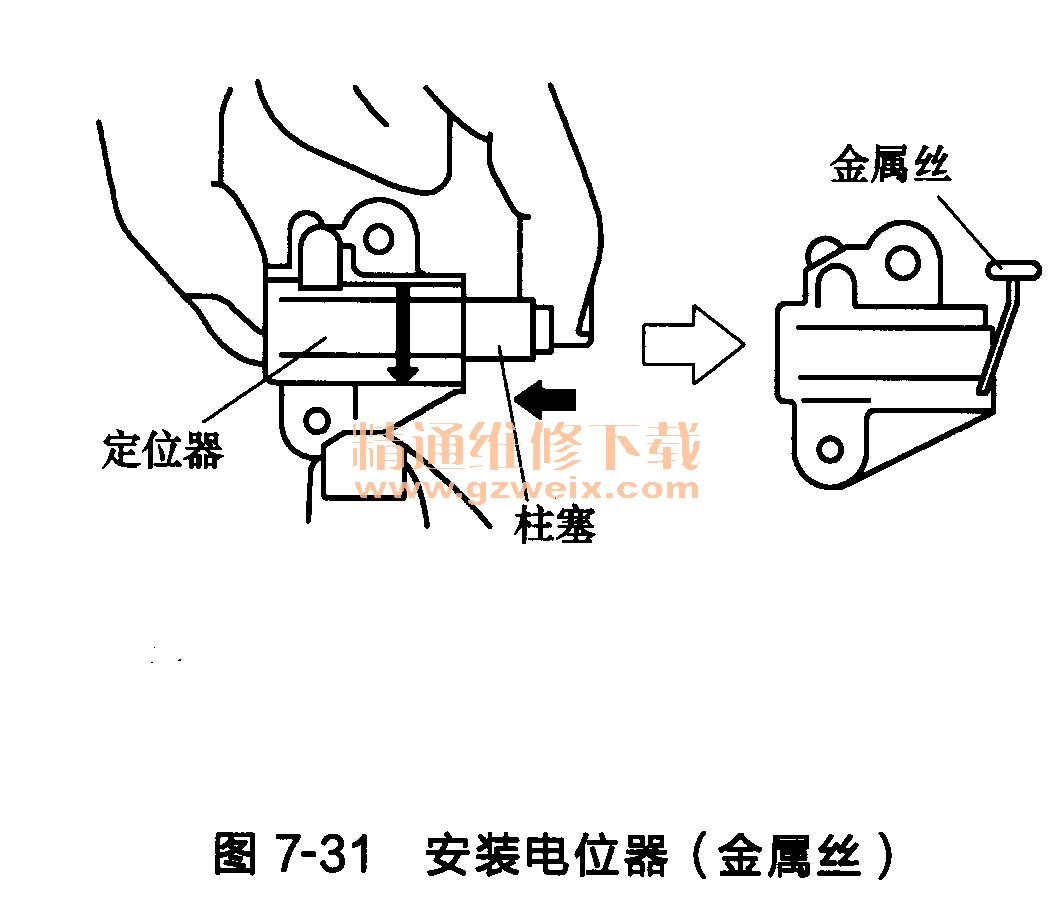

(8)按如图7-31所示的箭头方向转动定位器,将柱塞拧进去,安装电位器(金属丝),使柱塞就位。
(9)安装正时链条张紧器调整组件和定位器,如图7-32所示。拧紧正时链条张紧器调整组件螺栓,拧紧力矩为11N·m。从正时链条张紧器调整组件上取下定位器。
(10)给正时链条涂抹发动机机油,然后将曲轴顺时针转动两圈,检查正时标记是否对齐。
①检查进气和排气凸轮轴正时链条轮的正时标记是否与汽缸盖上的槽口对齐,如图7-33所示。
②检查曲轴链条键是否在曲轴上部,如图7-33所示。
(11)安装正时链条。
