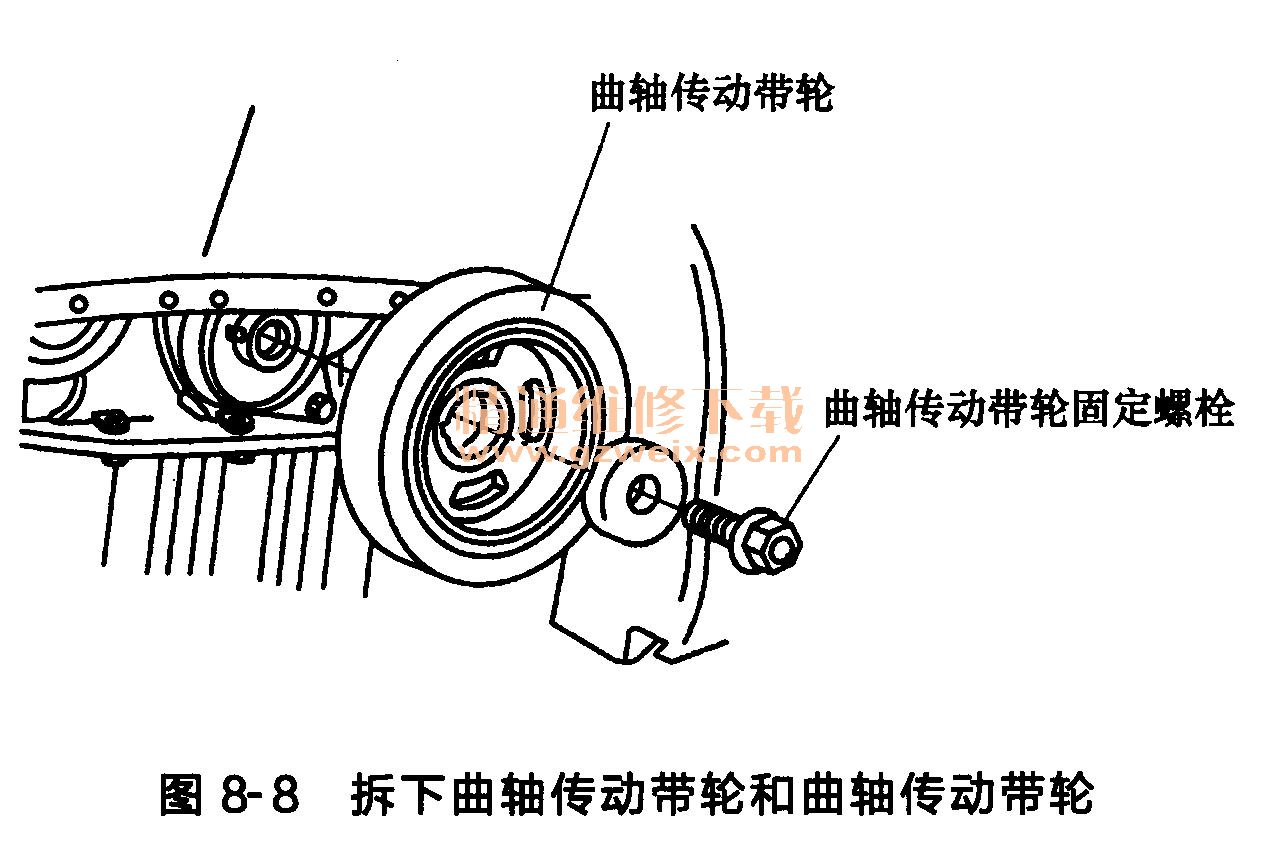

(11)拆下曲轴传动带轮螺栓和曲轴传动带轮，如图8-8所示。

(12)拆下凸缘，如图8-9所示。

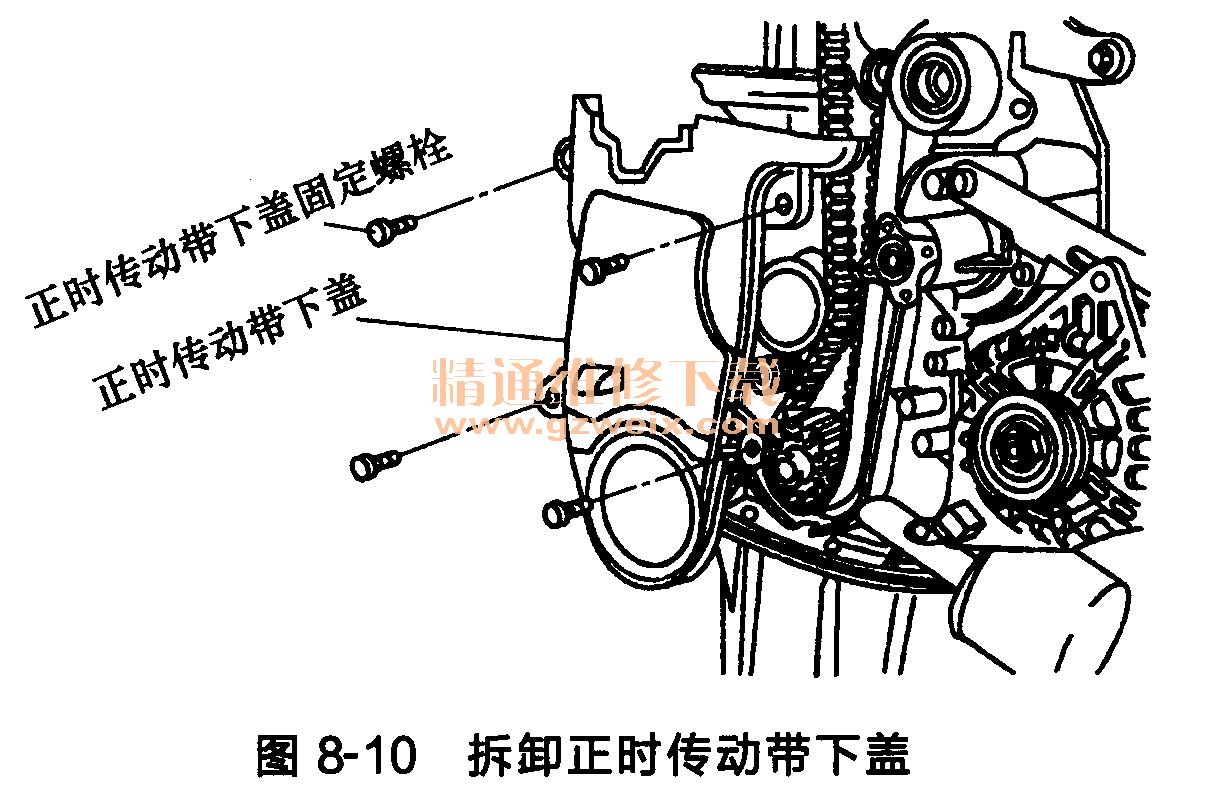

(13)拆卸4个螺栓和正时传动带下盖，如图8-10所示。

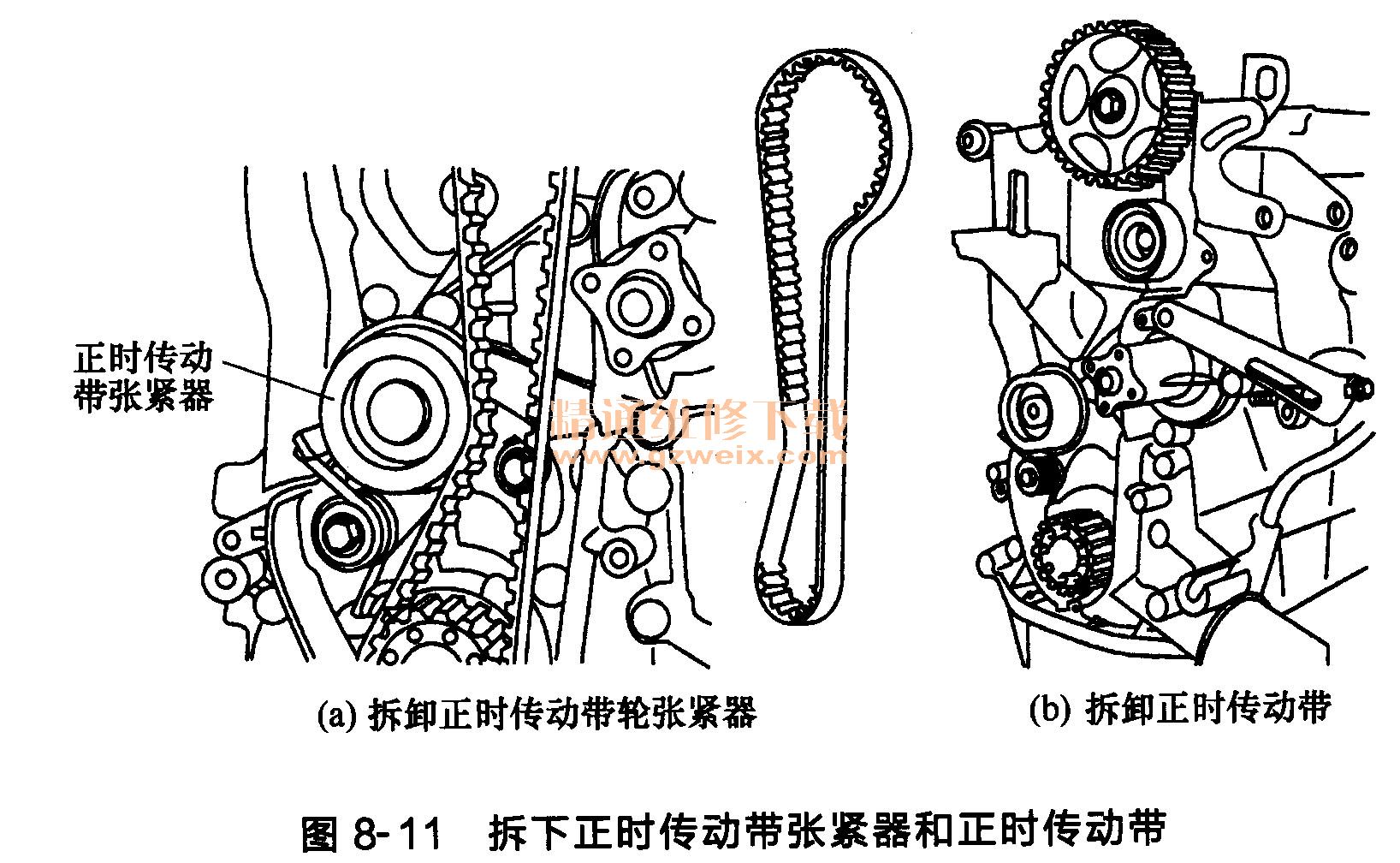

(14)拆下正时传动带张紧器和正时传动带，如图8-11所示。

    注意：若正时传动带要重新使用，则要在正时传动带上标出转动方向标记，以便重装时正确无识。
    (15)拆下螺栓和正时传动带惰轮，如图8-12所示。

    (16)拆下曲轴链条轮，如图8-13所示。

    (17)拆下汽缸盖罩。
    ①拆下电线线束支架，如图8-14所示。
