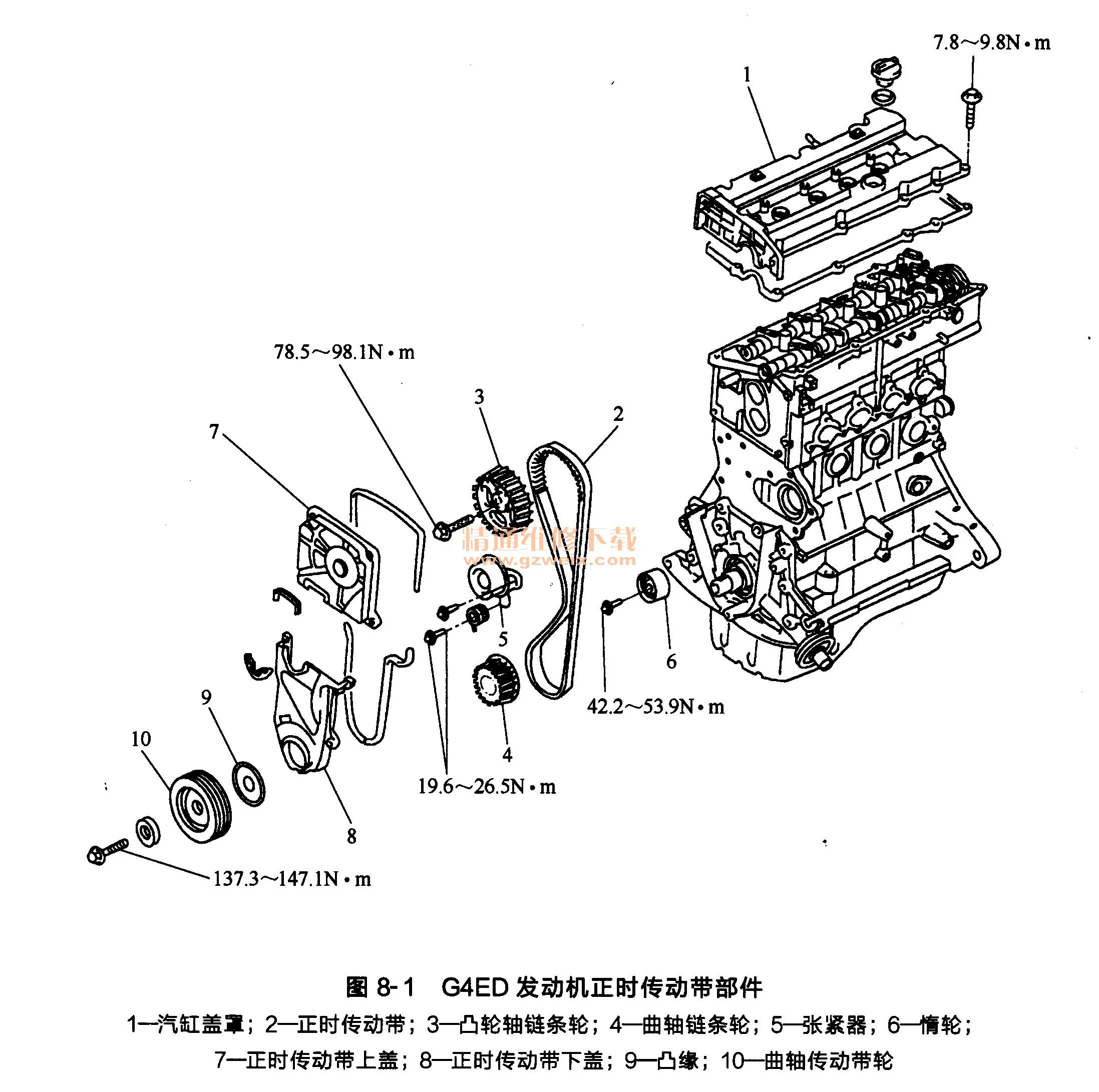

G4ED发动机正时传动带部件如图8-1所示。

(1)拆卸发动机盖。
(2)拆卸右前轮。
(3)拆卸两个螺栓和右侧盖，如图8-2所示。

(4)暂时拧松水泵传动带螺栓，如图8-3所示。

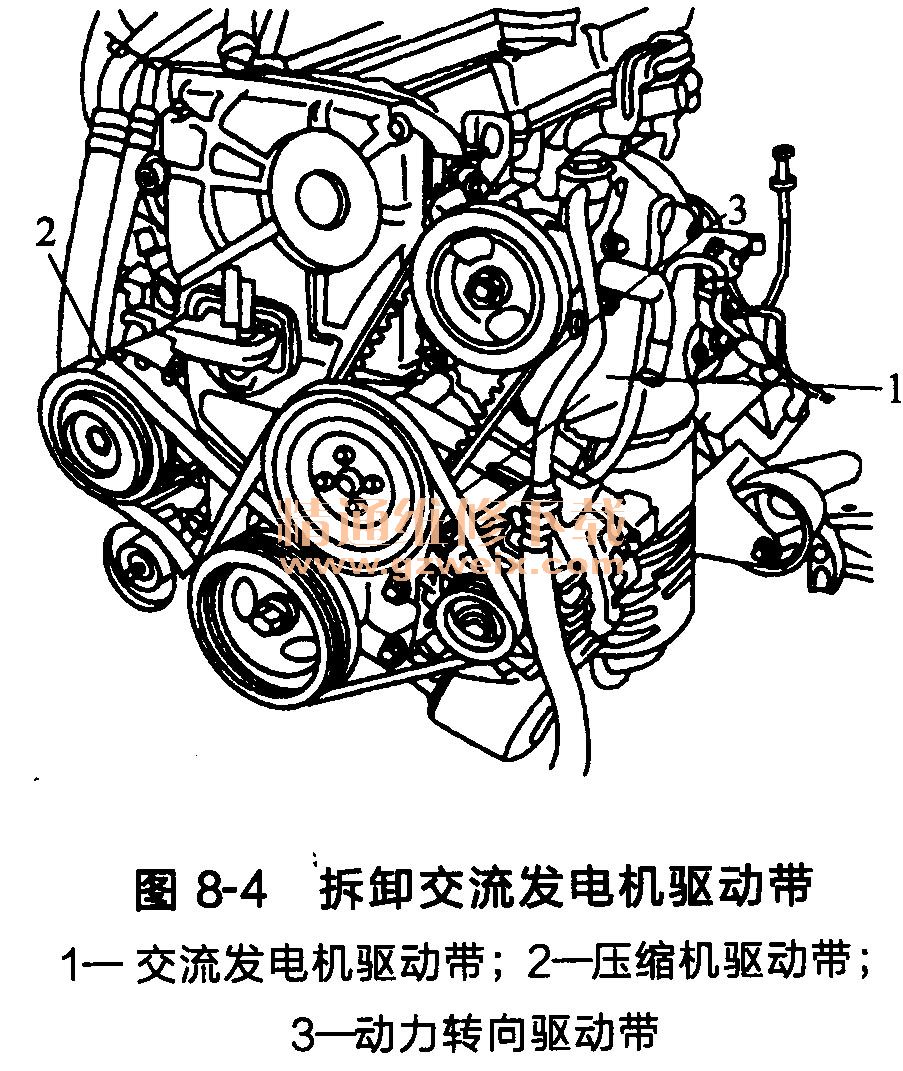

(5)拆卸交流发电机驱动带，如图8-4

(6)拆下空调压缩机驱动带，如图8-4
(7)拆下动力转向泵驱动带，如图8-4
(8)拆下4个螺栓和水泵传动带轮。
(9)拆下4个螺栓和正时传动带上盖，如图8-5所示。

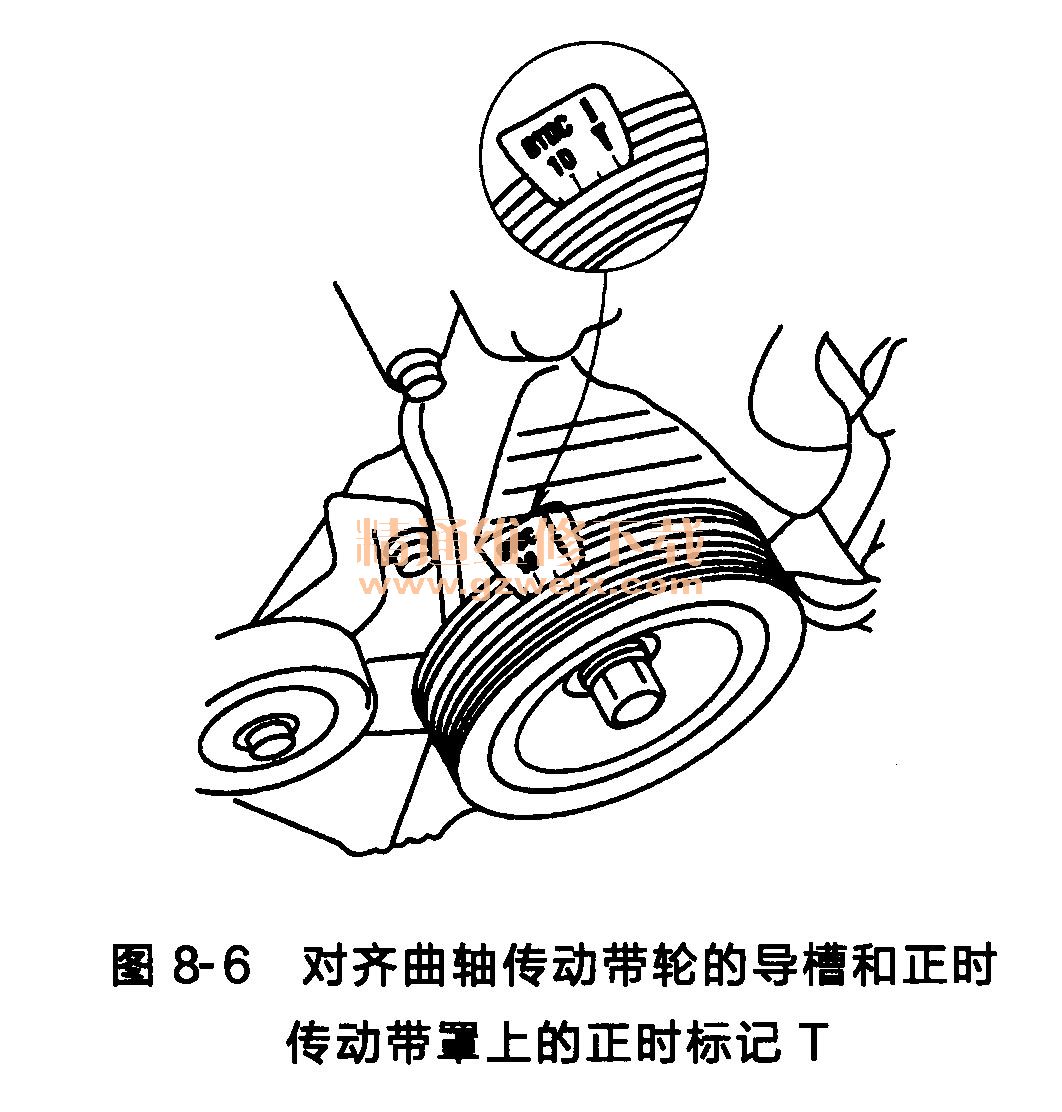

(10)转动曲轴传动带轮，对齐曲轴传动带轮的导槽和正时传动带罩上的正时标记T,

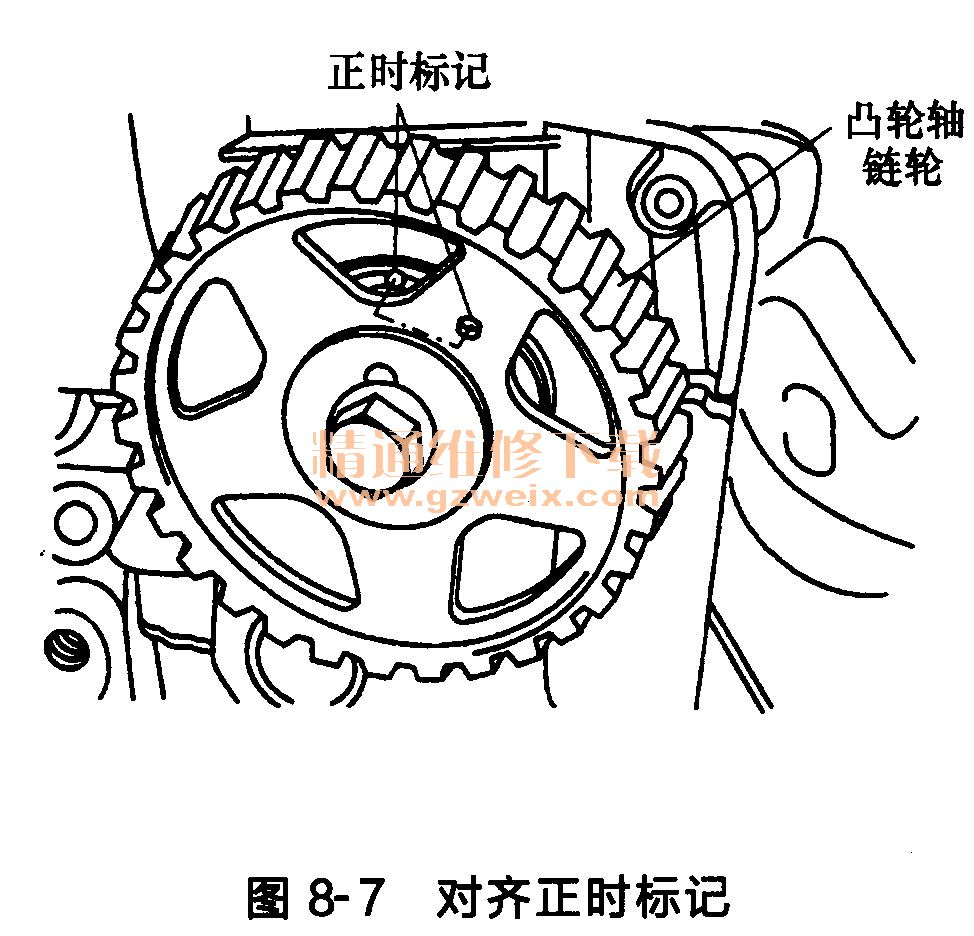

如图8-6所示。检查凸轮轴链条轮上的正时标记和汽缸盖罩上的正时标记是否对齐。1缸在压缩行程上止点位置，如图8-7所示。
