现代雅绅特发动机（G4ED型）正时链条的安装

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-04-21 16:17:16

(5)安装惰轮并拧紧螺栓，如图8-21所示。拧紧力矩为42. 2～53. 9N. m。

(6)暂时安装正时传动带张紧器，如图8-22所示。

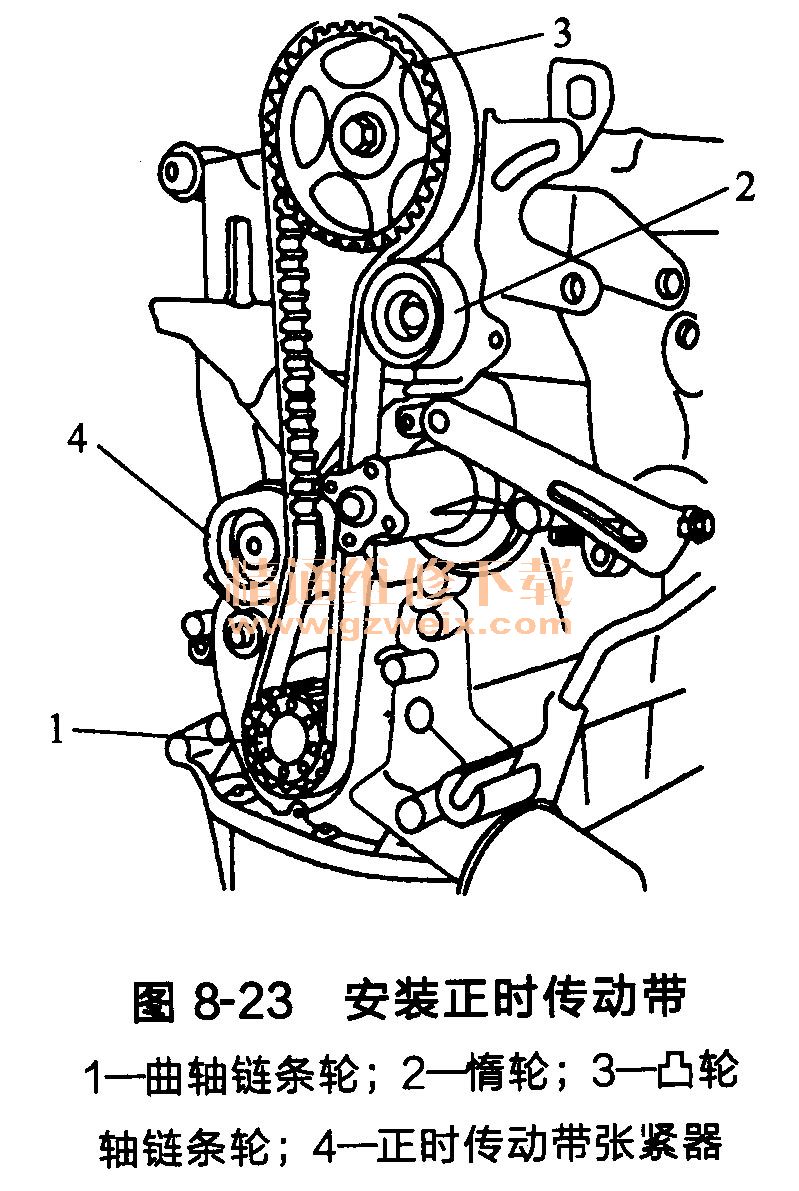

(7)为使正时传动带不松弛，按顺序幸装正时传动带：曲轴链条轮→惰轮→凸轮轴链轮，正时传动带张紧器，如图8-23所示。

(8)调整正时传动带张力。
①松开张紧器传动带轮座螺栓并在正时传动带上施加张力，如图8-24所示。

②在检查完每个链条轮和正时传动带齿的定位情
况后，按顺序拧紧螺栓1和2，拧紧力矩为19.6～26. 5N ．m。
③重新检查正时传动带张力，如图8-25所示。

    ④按照正时传动带张力测试程序（用声波张力计）进行操作。
    注意：禁止逆时针转动曲轴，否则会损坏发动机。
    (9)按规定方向（顺时针方向）转动曲轴两圈，重新对正时曲轴链条轮和凸轮轴链条轮上的正时标记。

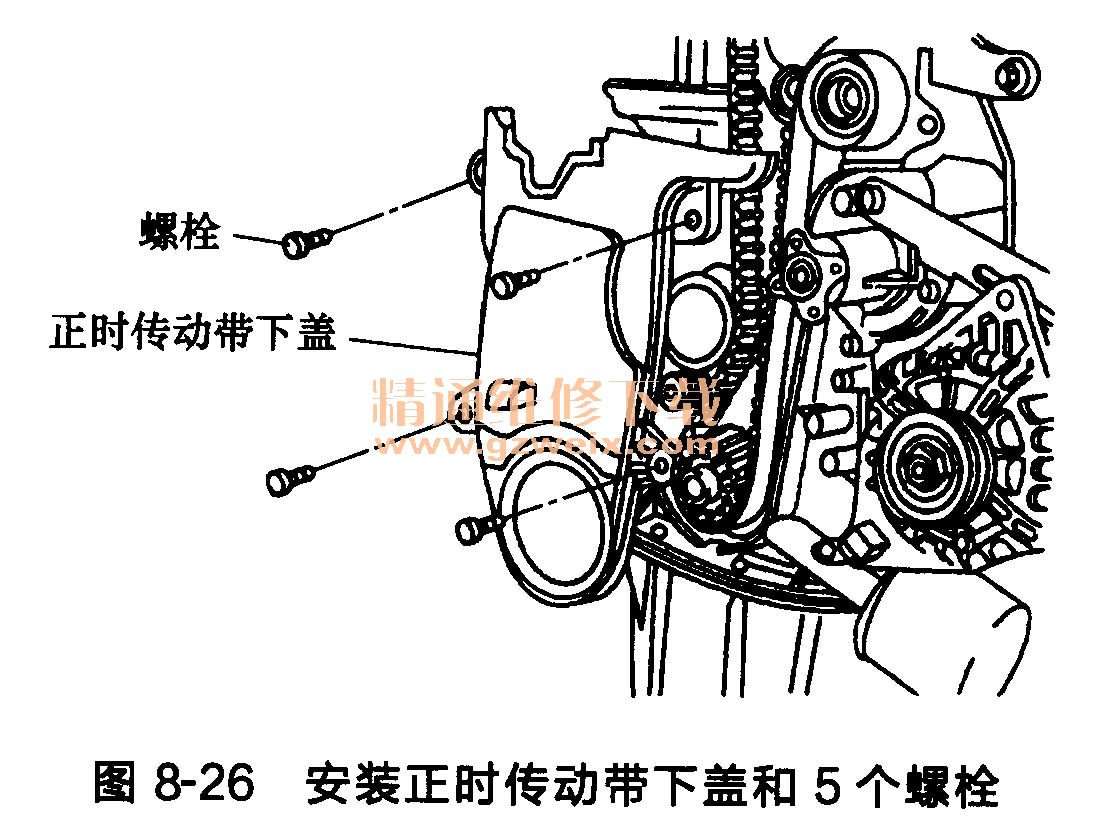

    (10)安装正时传动带下盖和5个螺栓，如图8-26所示。拧紧力矩为7. 8～9. 8N·m。
