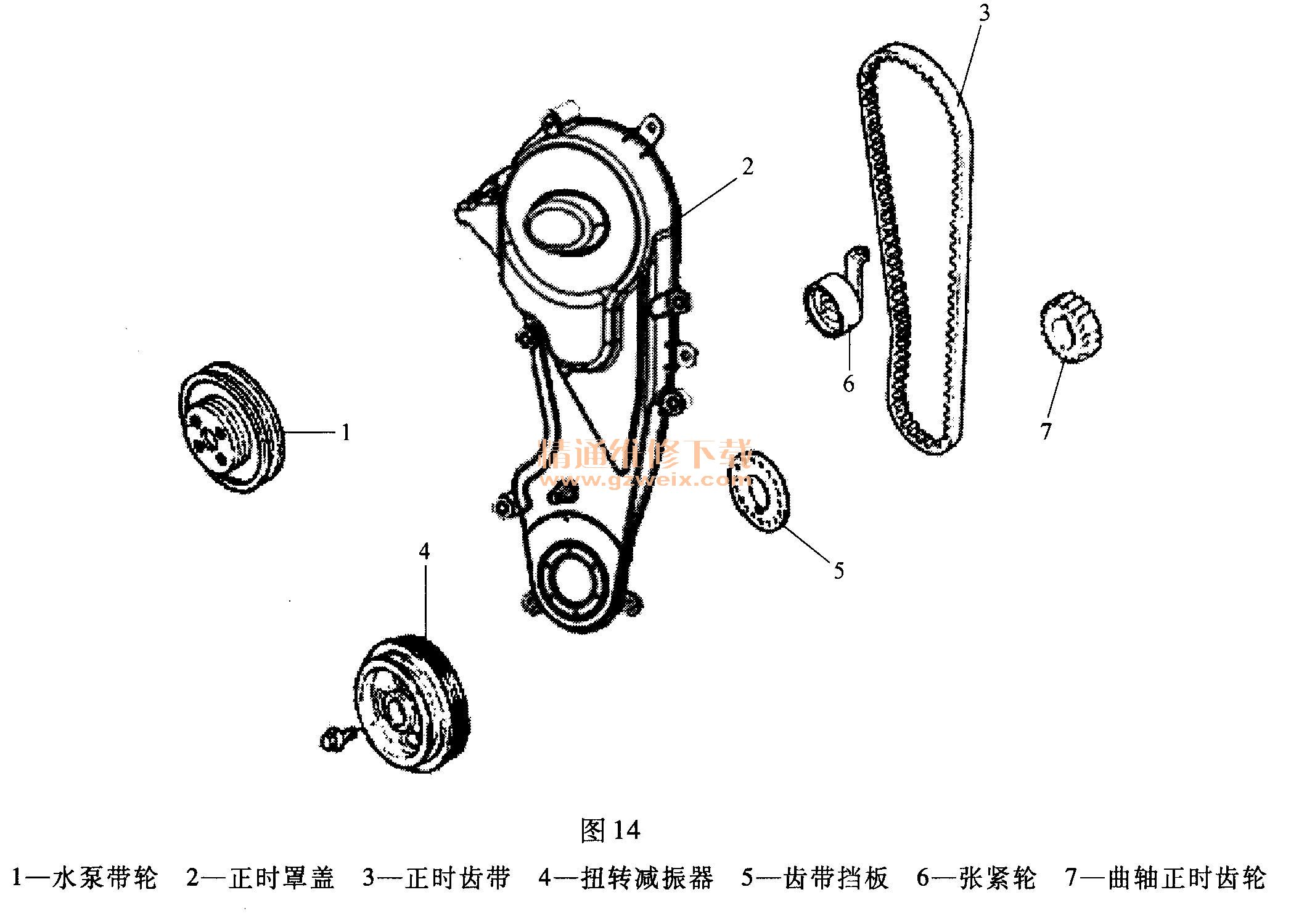

系统部件(图14)
(1)安装图15所示的专用工具来防止飞轮旋转。
(2)拧下扭转减振器固定螺栓,如图16所示。
(3)取下扭转减振器。

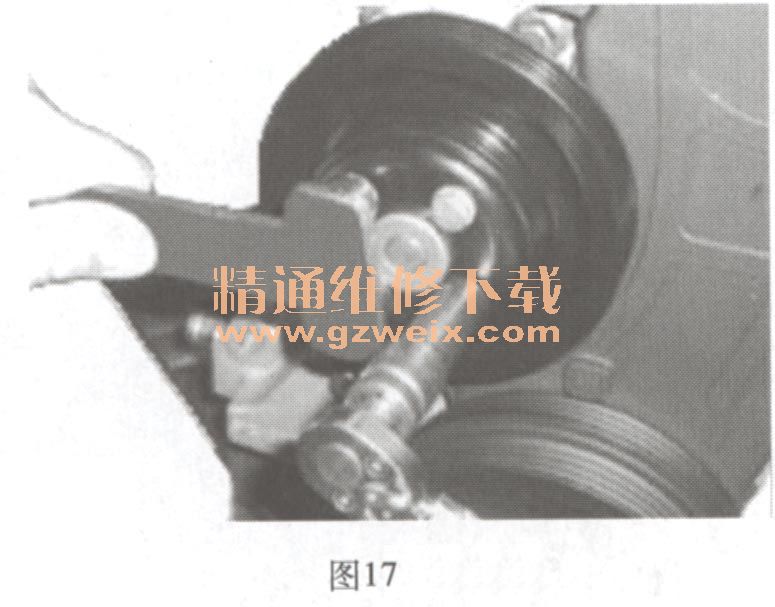

(4)按图17所示的方法使用专用工具拆下水泵带轮。
(5)拆卸正时罩盖。
(6)折下正时齿带挡板,如图18所示。
(7)顺时针转动曲轴至1缸活塞压缩上止点.让凸轮轴正时齿轮上的正时记号与凸轮轴罩盖上的凸起标记对齐。如图19所示。
注意:
1)装上正时带后,只能顺时针旋转发动机。
2)拆卸前,在正时记号位置做一箭头标记,装配时按原状态装配。

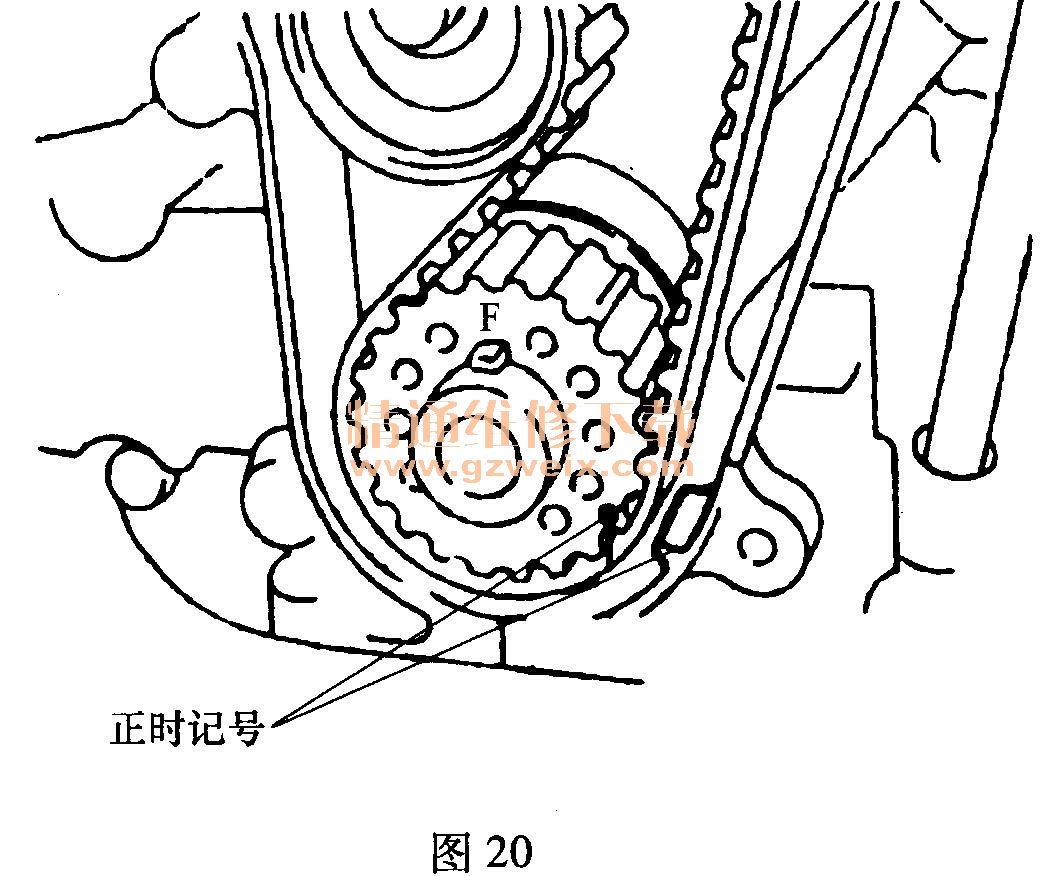

(8)此时确认曲轴正时齿轮的记号与机油泵上的正时标记相吻合,如图20所示。
(9)卸下张紧轮螺栓,再取下张紧轮如图21所示。
(10)拆下正时齿带。
(11)卸下曲轴正时齿轮,如图22所示。
