正时机构简图（图16）

    （1）拆下气门室罩，转动曲轴，使VVT相位器、排气凸轮轴链轮上的正时标记分别竖起向上，曲轴带轮上的正时标记与正时罩上的“0”刻度线对齐，如图17所示。

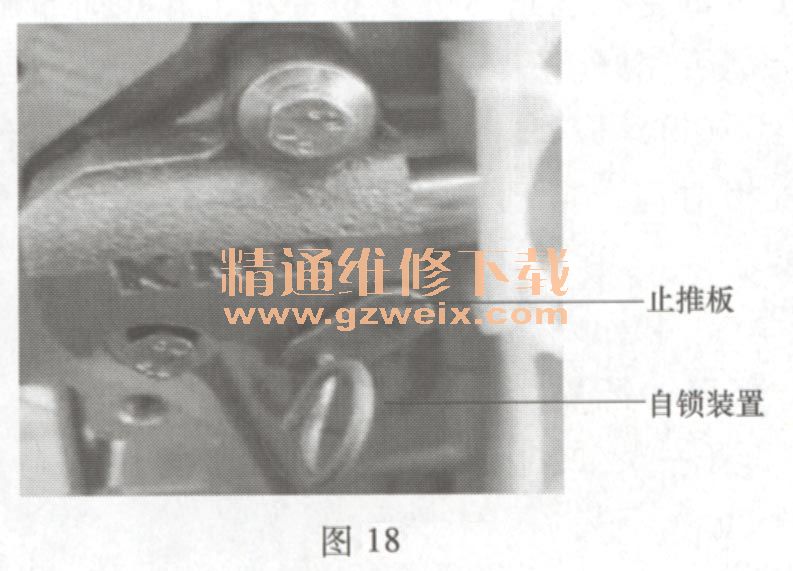

    （2）拆下正时罩，用自锁装置（定位销）固定张紧器上的止推板，拆下自动张紧器，如图18所示。

    （3）拆下链轮滑板总成和链条减振器总成，取下正时链条。

    （三）安装方法
    （1）调整凸轮轴及曲轴状态，使VVT相位器、排气凸轮轴链轮上的正时标记和曲轴上的销孔分别竖直向上，并使VVT相位器和曲轴链轮上的正时记号与正时链条上的正时标记对准，如图19和图20所示。


    （2）转动曲轴使链条减振器总成一侧的链条张紧。

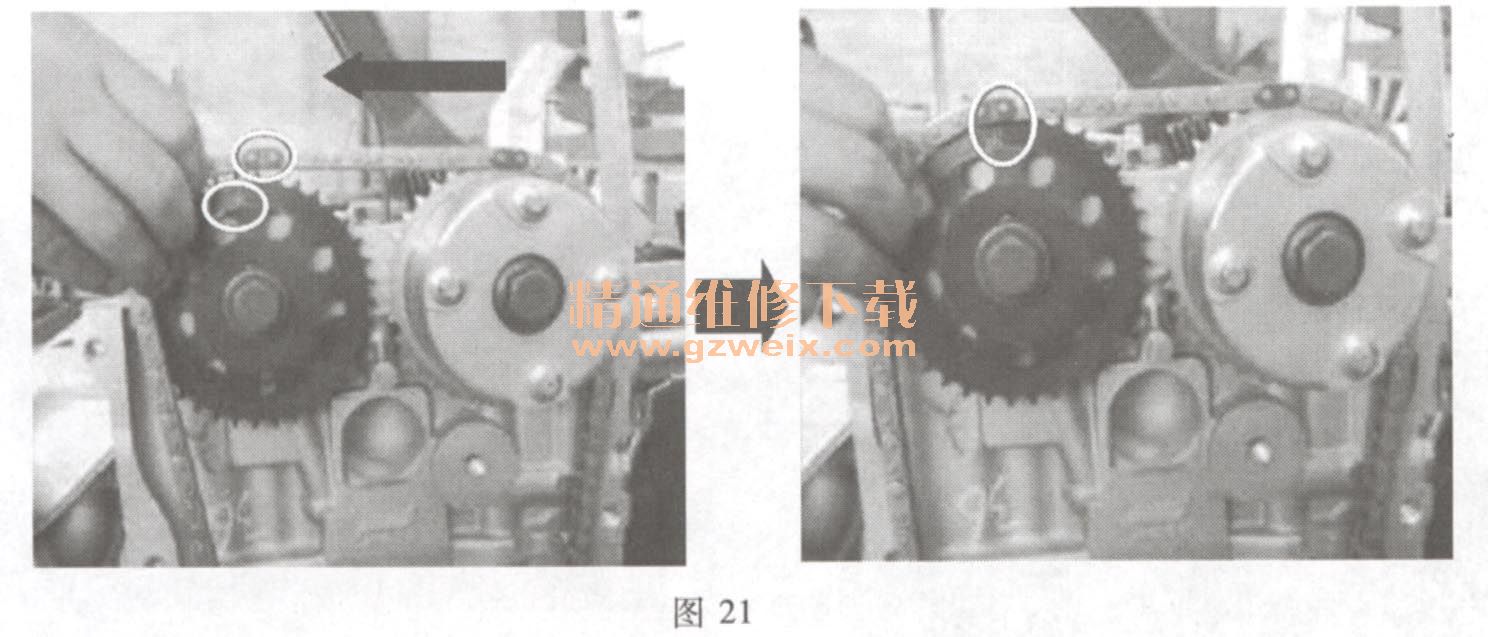

    （3）顺时针转动进气凸轮轴，使VVT相位器链轮上的标记转动大约一齿；逆时针转动进气凸轮，直到正时链条上的另一标记对正排气凸轮轴链轮上的正时标记，并将链条安装在排气凸轮轴上，如图21所示。

（4）安装链轮滑板总成和链条减振器总成，安装液压张紧器，取下自锁装置（定位销），如图22所示。

    （5）顺时针转动曲轴两圈，检查VVT相位器链轮和排气凸轮轴链轮上的正时标记是否垂直向上，曲轴的销孔是否垂直向上。
