长城哈弗H6(2. 0L GW4D20)发动机正时链条安装方法
来源:本站整理  作者:佚名  2013-05-05 14:15:13

    (1)拧松张紧轮固定螺栓,取下张紧轮和正时带。
    (2)检查正时带是否划伤、磨损、缺齿,是否有油渍。
    (3)将凸轮轴带轮标记对正缸盖与凸轮轴承盖结合缝(排气侧),如图12的1所示。

    (4)将高压油泵带轮标记对正水泵壳体上的水平筋,如图12的2所示。
    (5)将曲轴带轮标记对正机油泵壳体箭头,如图12的3所示。
    (6)安装正时带前先检查正时带外观是否存在润滑脂、防冻液及其他异物,检查正时带带齿是否存在裂纹、缺肉现象,如出现上述现象则更换新正时带。正时带强制更换里程:80000km。
    (7)将合格的正时带按1~7顺序套入正时带轮上,如图13所示。套装顺序为曲轴正时带轮-正时带惰轮-机油泵正时带轮-水泵正时带轮-高压油泵正时带轮-凸轮轴正时带轮-正时带张紧轮。

    (8)装配过程中,应确保除去张紧轮部分外,其余部分带轮应与带轮结合紧密不松弛。
    (9)安装正时张紧轮时,先把张紧轮的限位支架卡入缸盖碗形塞位置,将张紧轮紧固螺栓拧上(注意不要拧紧),如图14所示。

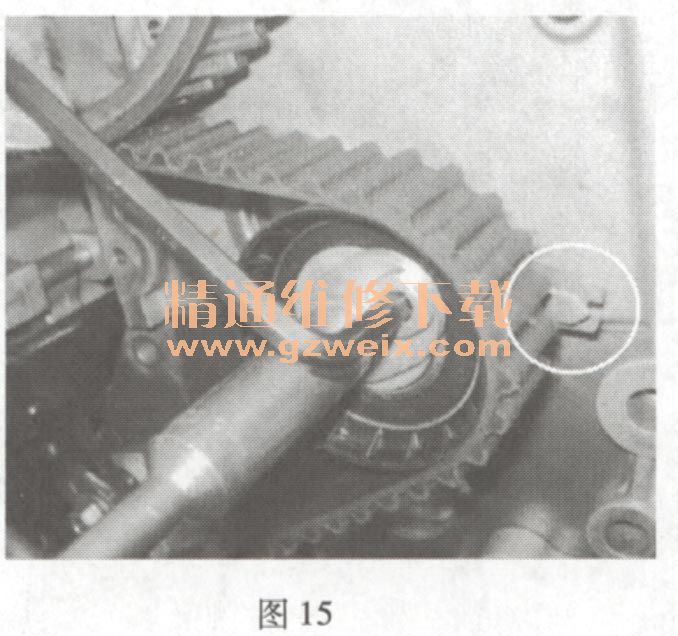

    (10)如图15所示,用内六角扳手调整张紧轮销孔,直到张紧轮臂指针超过安装臂缺口1°~2°,然后以规定力矩(24±2)N·m)拧紧张紧轮紧固螺栓。

    (11)顺时针转动曲轴两圈。
    (12)检查确认曲轴正时带轮、凸轮轴正时带轮相应正时标记是否对正,正时带啮合是否完好。
    (13)检查自动张紧轮指针是否与缺口位置相对应,自动张紧轮拧紧力矩是否符合要求。
(14)以上如有异常应重新调整。
