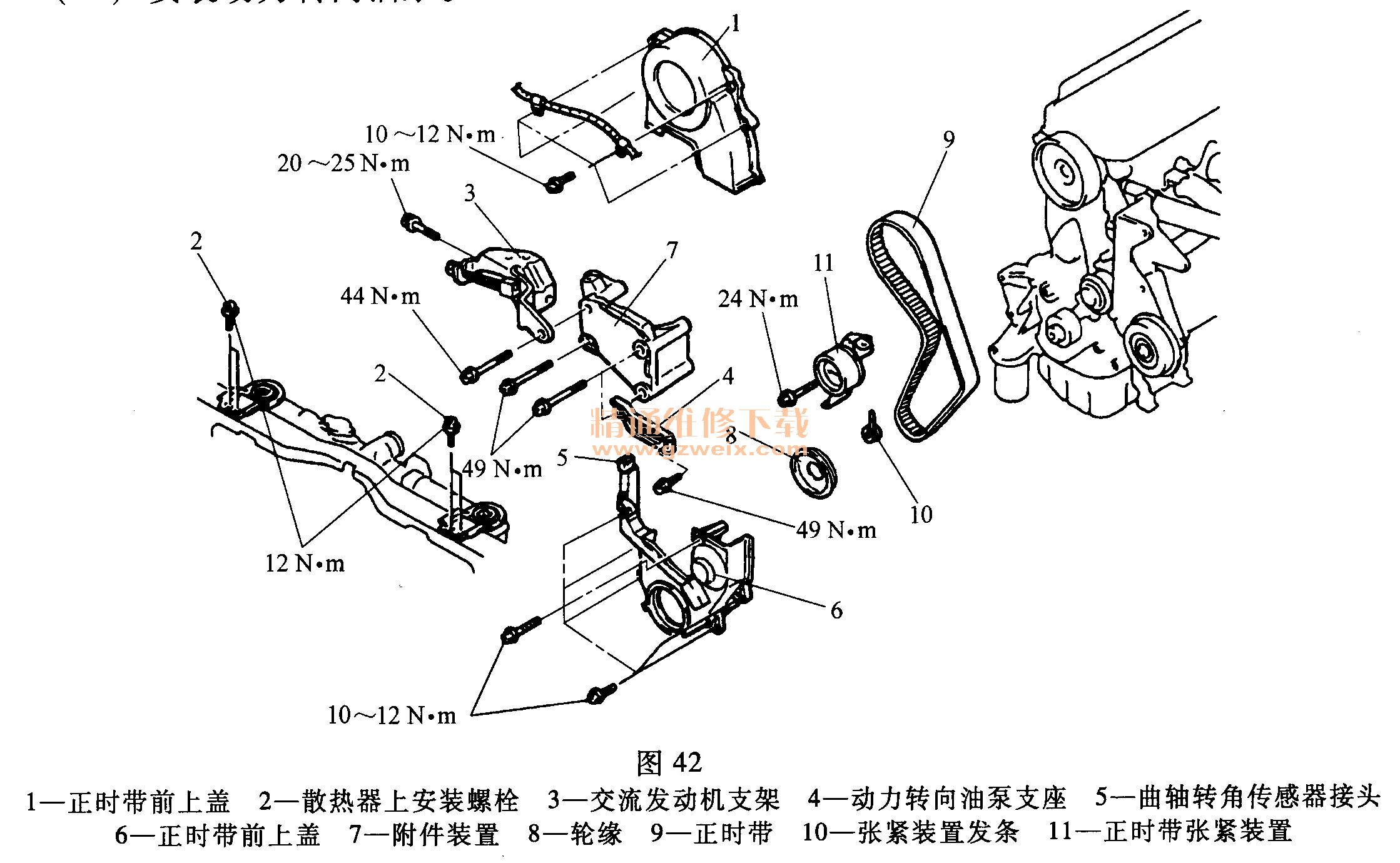

（一）正时机构示意图（图42）

    （二）拆卸方法

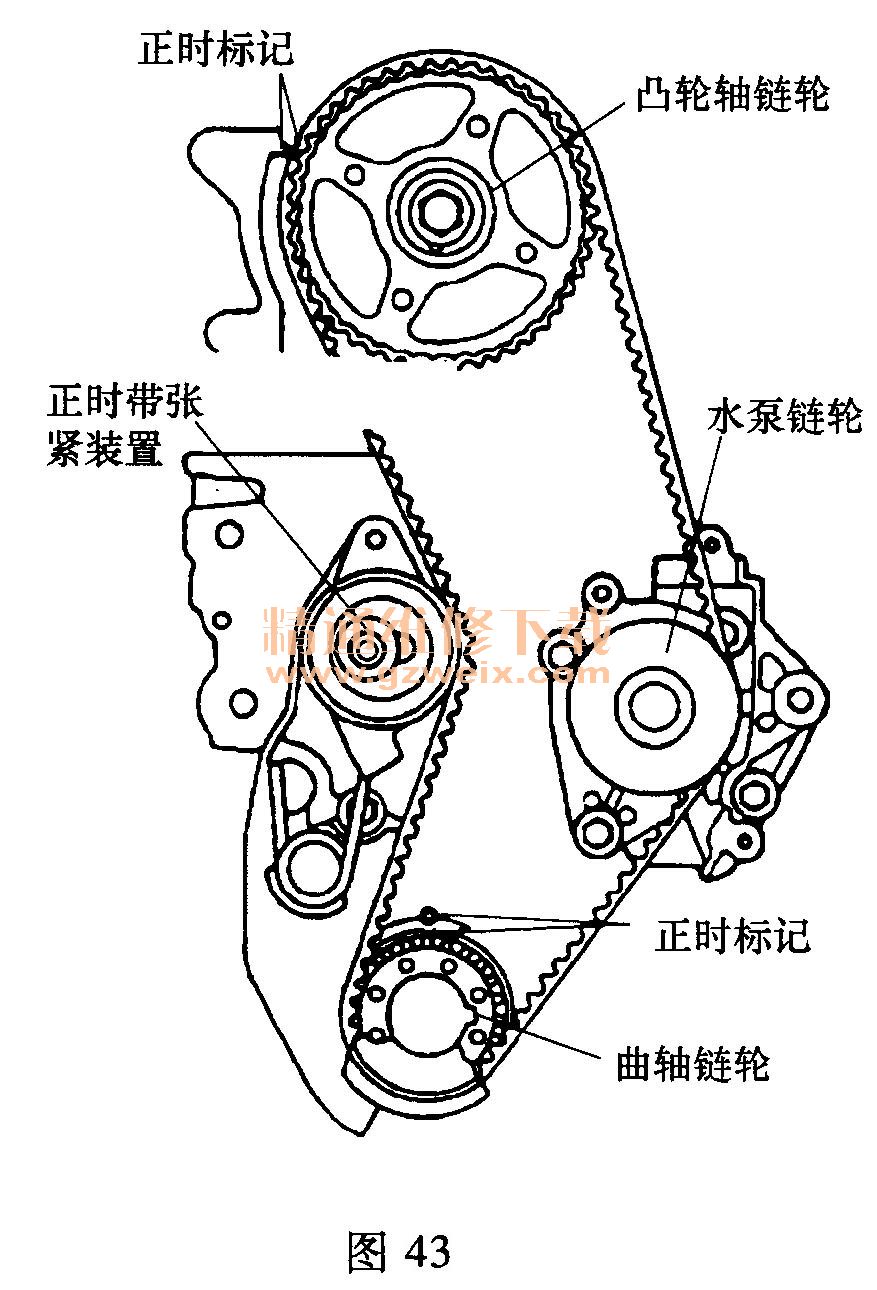

    （1）顺时针旋转凸轮轴对准每个正时标志，把1号气缸设置到压缩上止点，如图43所示。

    （2）松开调整螺栓。
    （3）如图4-10-44所示，在正时带上用一个螺钉旋具按图示箭头方向完全压向后方。

    （4）预紧调整螺栓。
    （5）拆卸正时带。
    注意：如要重新使用正时带，则画一个箭头标明顺时针方向。

    （三）安装方法
    （1）如图4-10-45所示，把正时带张紧装置向左移动，直到最大的外伸量。

    （2）将正时带移向水泵侧，暂时拧紧调整螺栓。
    （3）将凸轮轴链轮对准凸轮轴正时标记。

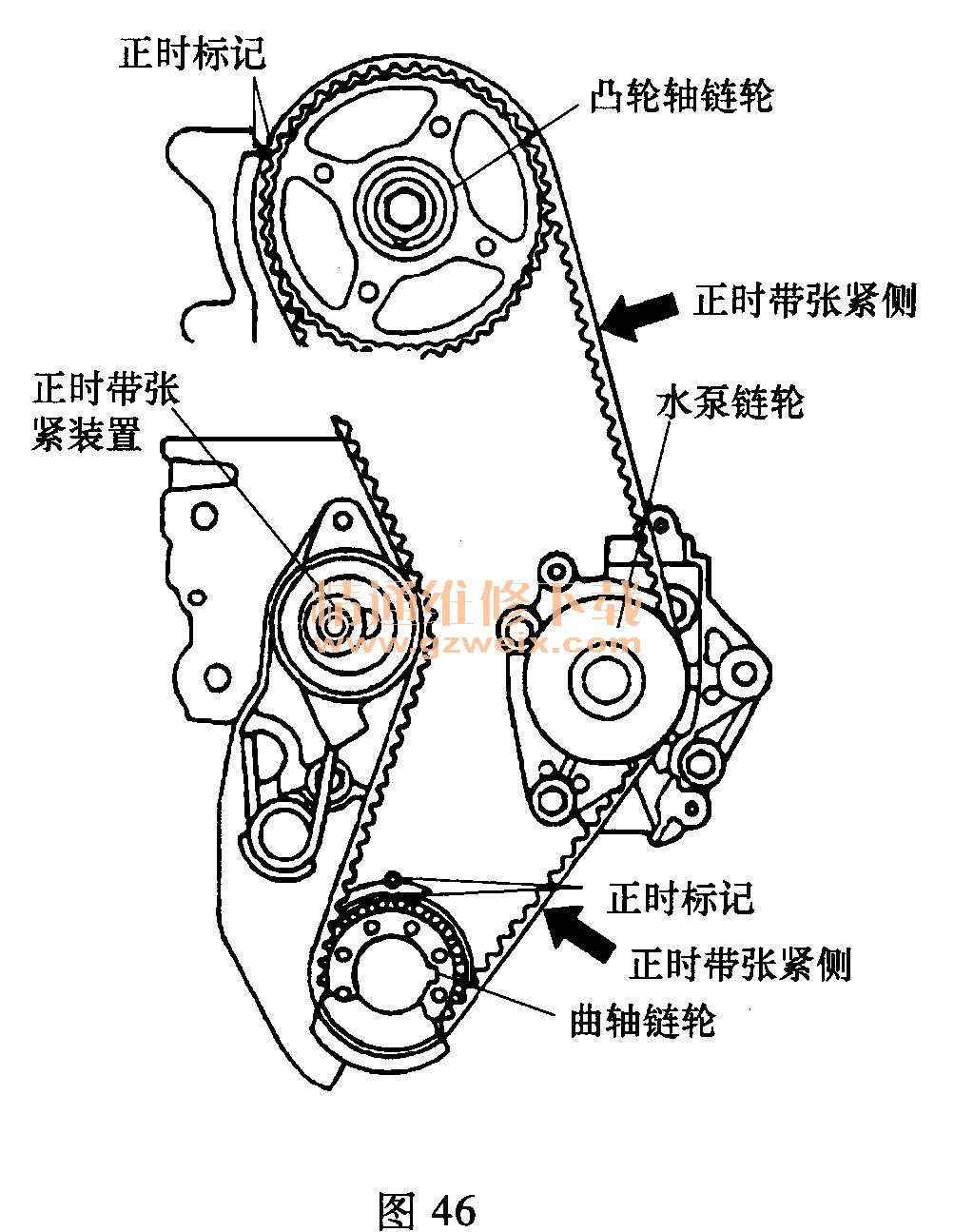

    （4）按以下顺序安装正时带，同时确定正时带的张紧侧没有松弛，如图46所示。

    曲轴链轮→水泵链轮→凸轮轴链轮→张紧轮
注意：在安装正时带后，在相反方向旋转凸轮轴链轮，再次检测正时带是否完全张紧（图47）以及每个正时标记是否在合适的位置。
