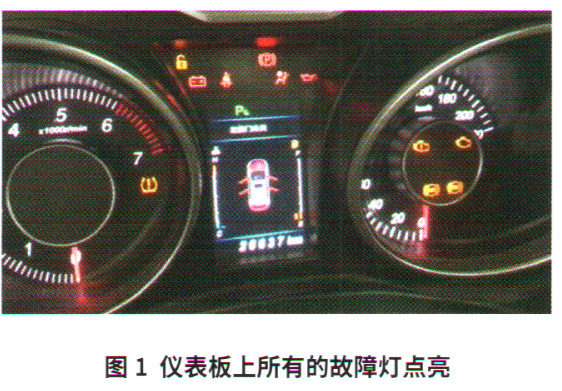

一辆长丰猎豹CS10运动型多功能车,搭载1.5T发动机和5挡手动变速器,配备胎压报警系统(TPMS)和无钥匙进入系统(PEPS),行驶里程2.7万km。用户电话反映仪表板上几乎所有系统的故障灯闪亮,车辆无法起动(图1)。维修人员到达现场后,确认车辆无法起动,踩下制动踏板按下起动键,点火开关为绿灯,起动机没有反应,但智能钥匙使用正常。决定拖车回厂进行检修。
检查分析:多个系统故障指示灯突然同时点亮,故障范围可考虑为CAN网线CAN-H与CAN-L之间数据传输出问题或发动机、
ABS、仪表、
TPMS等控制单元损坏。维修人员决定先对起动机相关部件、线路及控制进行检修。
对起动机磁吸线圈进行短接测试,起动机正常运转有力,表明起动机正常。根据起动机控制电路图(图2),拔下位于发动机舱继电器盒的起动机继电器(BJ B),对其继电器座的4个端子进行检测。点火开关置于0N挡,测得30线端子对搭铁电压为12.00 V,正常。此线连接F1-30 A熔丝;测得85号端子对搭铁电压为12.00 V,正常,此线连接主继电器SRRC1-8;测得87端子与起动机上磁吸线端子导通,为正常。接着在起动状态下测量86号端子对正极电源电压,发现无电压显示,不正常;此线连接发动机控制单元( ECM)的E05端子,表明发动机控制单元没有控制起动信号输出。至此,故障范围缩小在继电器控制及无钥匙进入及起动系统输入。
起动机不能工作的原因是发动机控制单元没有输出控制信号,再结合本车的故障现象,决定暂时不对
PEPS系统进行检修。用故障诊断仪检测,快速测试只能读取到安全气囊系统控制单元(SRS)和车身控制单元(
BCM),无法进入发动机控制系统,其他控制单元也都显示无法通讯(图3)。
根据之前的检测结果结合故障码分析,故障的可能原因有:①CAN网线CAN-H与CAN-L断路或短路;②CAN网线CAN-H或CAN-L与电源正极短路或与车身搭铁短路;③ECM、
ABS、仪表或
TPMS等控制单元损坏。

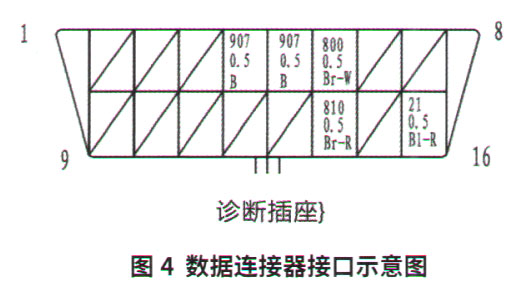

该车数据连接器接口(DLC)在方向盘下方(图4)。用万用表测量CAN-H(6号端子)与搭铁间电压为0.63 V,异常;CAN-L (14号端子)与搭铁间电压为0.19 V,异常。由此推断CAN网线与搭铁存在虚接短路情况。
