适用2006～2011年大众速腾（ 1. 8T BPL）车型

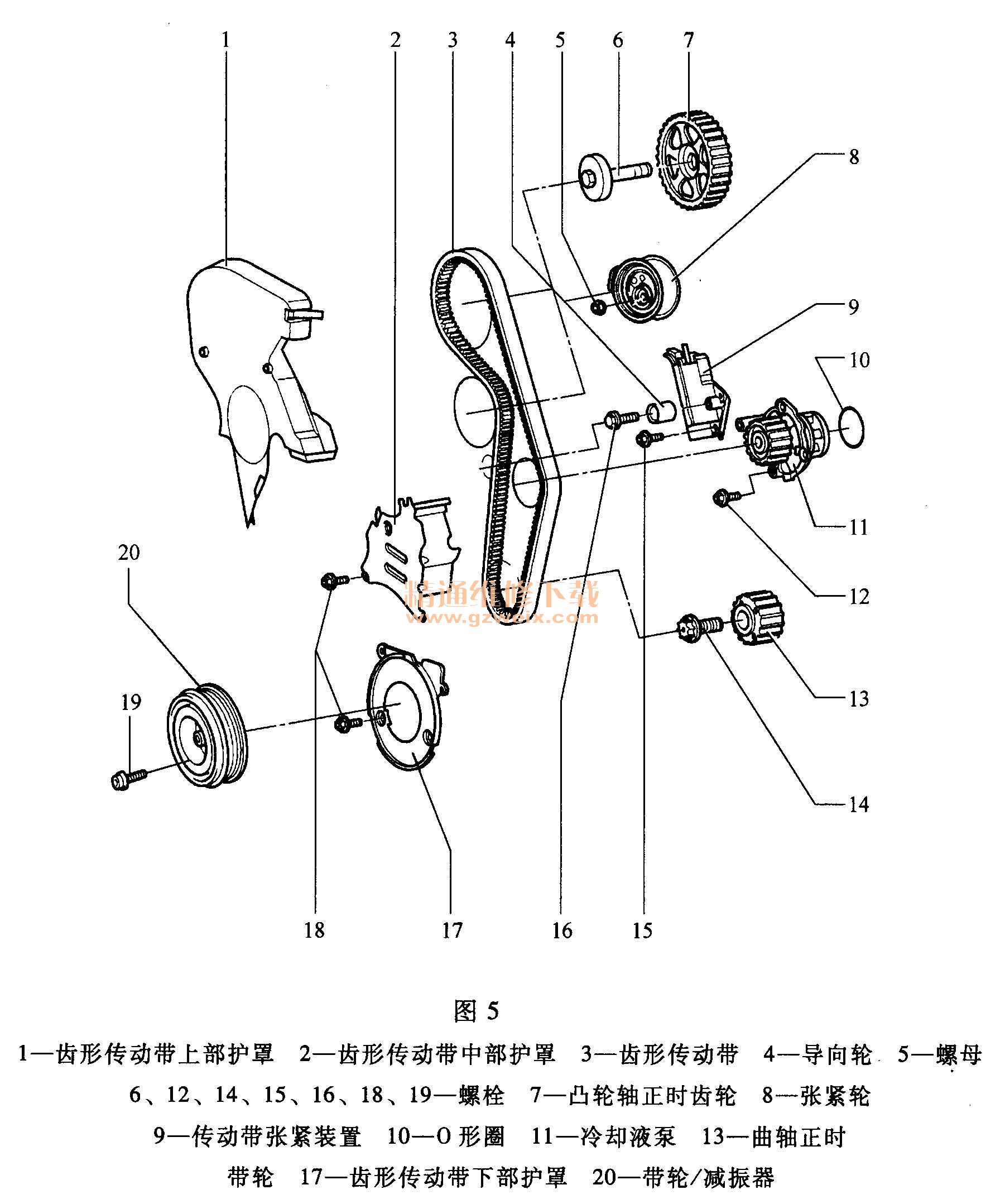

    （一）正时带部件示意图（图5）

    （二）拆卸正时带
    (1)旋转发动机曲轴，使曲轴位于1缸上止点位置。如发动机安装在车上，则对齐图6箭头所示的标记；如发动机已拆下。则使带轮上的标记与传动带下部护罩的标记对齐（图7箭头所示）。


    (2)拆下曲轴带轮。
    (3)拆下齿形传动带下部和中部护罩。
    (4)标记齿形传动带的转动方向。

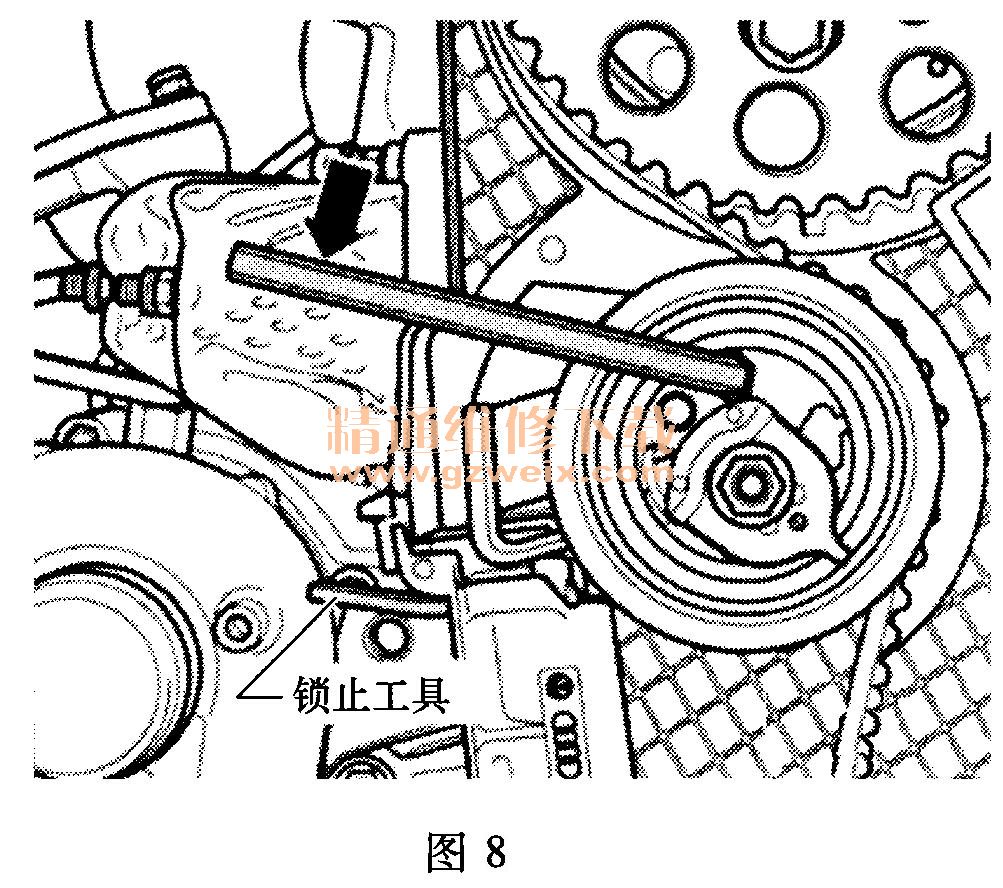

    (5)将内六角扳手插入张紧轮的固定架内并按压张紧装置，直到可如图8所示插入锁止工具将张紧装置锁定到凹槽中。

    (6)将张紧轮的固定螺母从张紧轮上拧下。
    (7)拧出张紧装置的固定螺栓1，并将张紧装置拆下，如图9所示。

    (8)取下齿形传动带。
    (9)将曲轴略微向逆时针方向旋转。
