故障现象:油箱盖打不开
故障诊断过程:

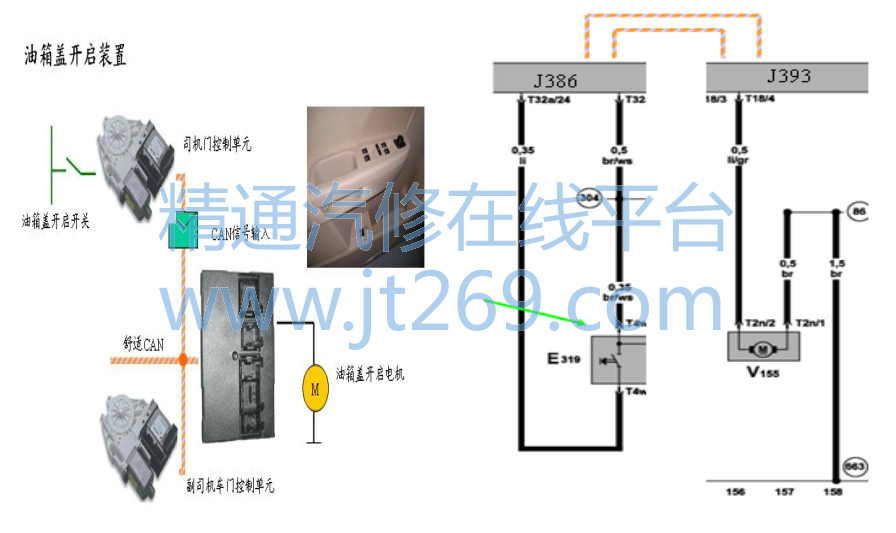

参考下图,进行故障诊断分析。
故障原因分析:
1,开关故障
2,电机故障
3,线路故障
4,控制单元
故障处理方法:

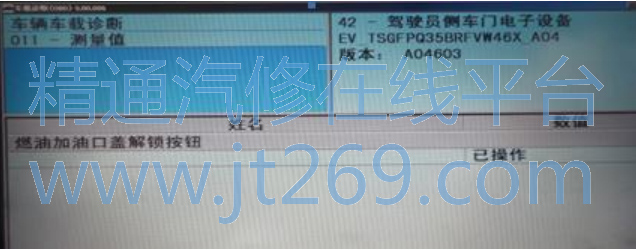

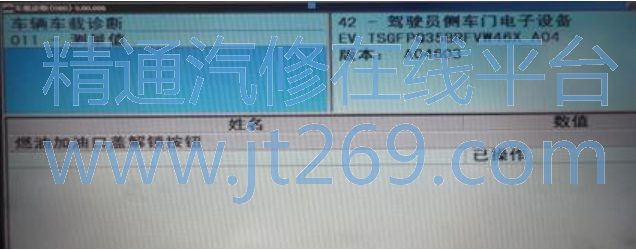

1.进左前门, 386-08-选择燃油加注口解锁按钮,操作开关显示以操作,如下图。说明开关,左前控制单元,和开关到左前线路正常。
2.进 09 执行元件测试,当选油箱风门启动时,电机开启。如下图电机正常开关,说明从车身电脑到油箱电机线路正常,电机正常.

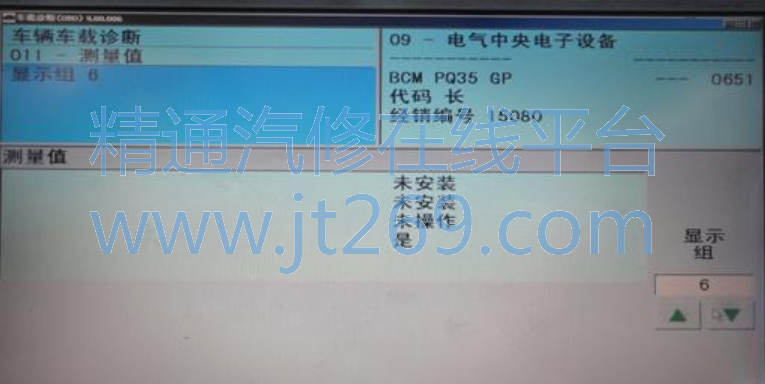

3.接下来进 09-08-06-4 区,显示如下:说明左前门接收油箱开关信号后,以发送到 09 控制单元,排除左前网线故障。
故障锁定 09 有进无出, 09 功能限制只有编码错误或控制单元本身故障或条件不满足。询问客户得知,在加装导航后灯光报警,由于维修人员不懂大众车工作原理,胡乱点击电脑各项操作,导致控制单元编码错误。
4.参照相同配置正常车辆编码,更改编码,故障排除。
案例点评及建议:修车过程中最好多了解之前的维修或改装经历,有助于维修诊断。
