故障诊断过程：

1.首先用 VAS5052A 检测发现 08 系统有故障码： B109EF0 空调压缩机首次运行未进行，静态。

如下图：

2.由于空调开关指示灯不亮， 结合故障码分析故障原因：

1）空调系统线路故障；

2） 空调编码故障；

3) 空调控制单元故障；

4） 空调功能匹配故障。

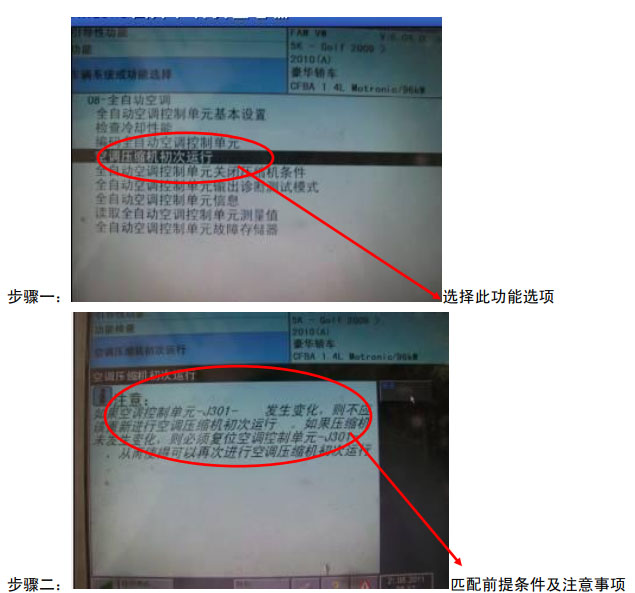

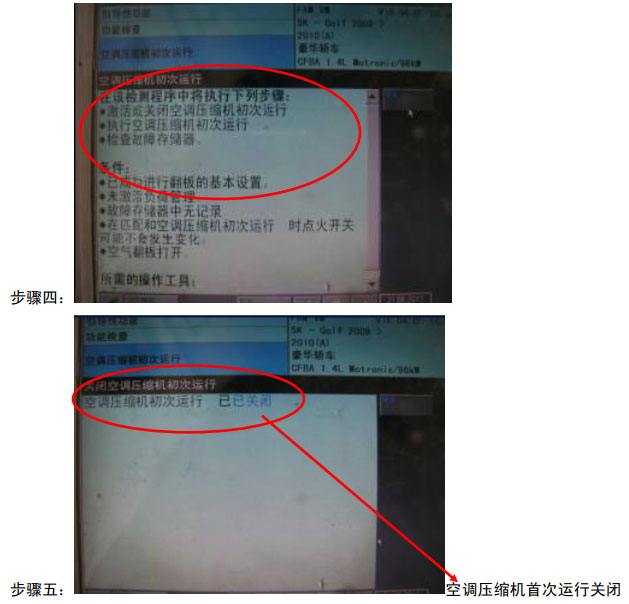

首先检查空调控制单元的供电和接地，经检查均正常；接下来检查自动空调编码和同型号车对比正常；接着更换新的空调控制单元故障依旧；此时陷入困境，接着读取空调数据流发现空调系统和功能选择有压缩机初次运行选项接着按照步骤做完后故障排除。具体匹配步骤如

下图：







故障原因分析：自动空调功能设置导致空调不工作。

故障处理方法：引导功能匹配

案例点评及建议：以上空调不工作的案例其实很简单，就是自动空调功能设定问题，为什么会导返修，一方面反映出维修人员诊断思路单一，没有学会知识的灵活运用，这就要求我们平时内训时要在基础知识打牢的情况下多培训一些案例研讨，拓展维修人员的思路及解决故障的方法。
