保时捷卡宴（3. 2L BFD）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-05-13 14:45:42

    适用2006～2008年保时捷卡宴（3. 2L BFD）车型

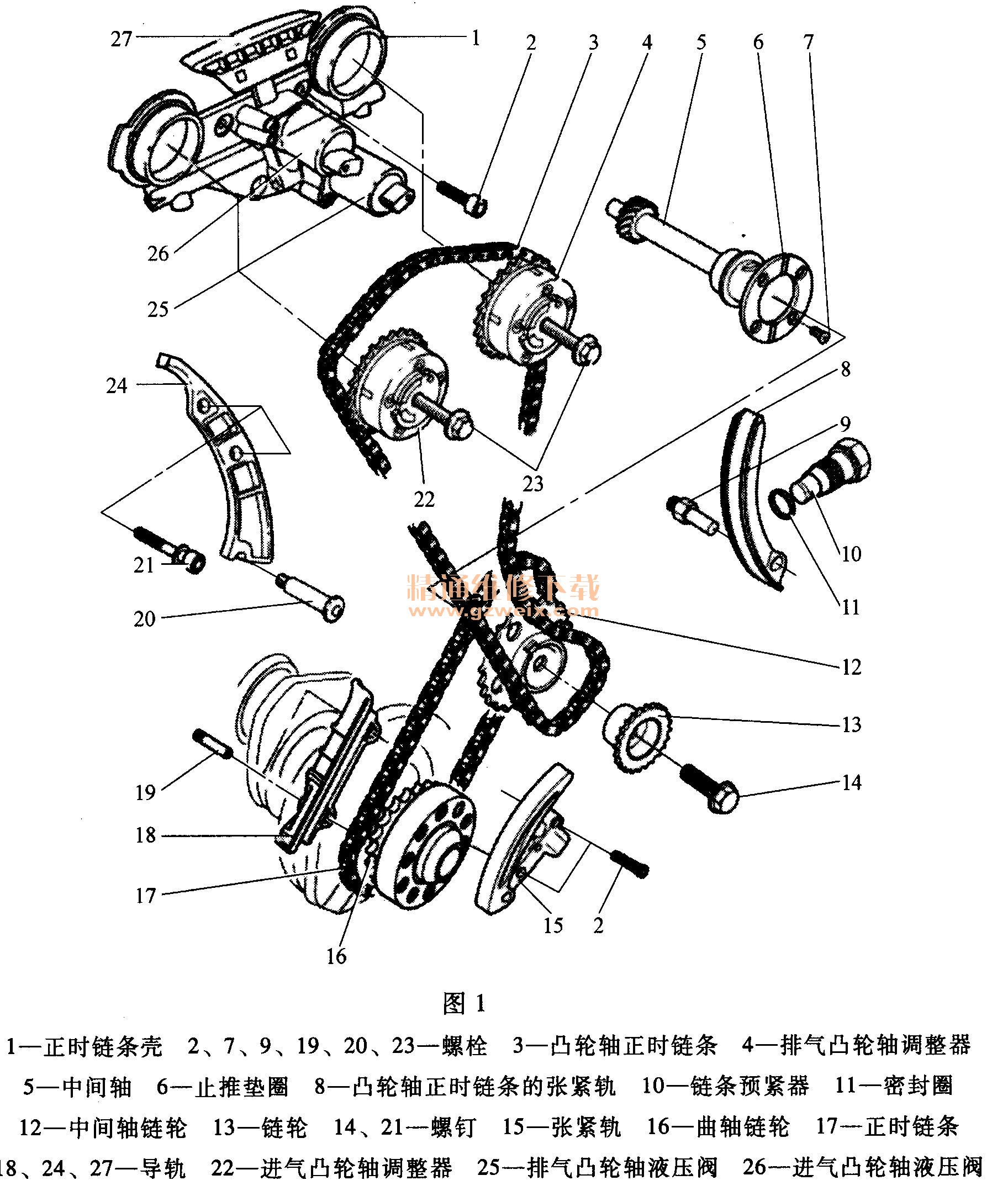

    （一）正时机构示意图（图1）

    （二）拆卸方法
    (1)拆卸发动机气缸盖罩。
    (2)旋转曲轴到气缸1的上止点位置，使曲轴带轮上的标记与气缸体上的标记对齐，如图2所示。

    (3)拆下顶部和底部链条箱盖。
    (4)使用套筒扳手卡住曲轴，如图3所示。

    (5)松开中间轴的紧固螺钉14（图1）。
    (6)拆下中间轴和凸轮轴之间的正时链条3：松开两颗紧固螺钉21，拆下黑色导轨24，然后拆下凸轮轴正时链条，如图1所示。
    (7)松开两个紧固螺钉，拆下凸轮轴正时链条的链条预紧器和张紧轨。
(8)拆下带中间轴链轮的正时链条。
