适用2008～2011年现代悦动（1. 8L G4GB）车型
    （一）拆卸方法
    (1)拆卸发动机饰盖。
    (2)拆卸右前轮。
    (3)拆卸2个螺栓和右侧盖。
    (4)暂时拧下水泵带轮螺栓。
    (5)拆卸交流发电机驱动带。
    (6)拆卸空调压缩机驱动带。
    (7)拆卸动力转向泵驱动带。
    (8)拧下4个螺栓并拆卸水泵带轮。
    (9)拆卸4个螺栓B和正时带上盖A,如图1所示。

    (10)转动曲轴带轮，并对齐它的导槽和正时带盖的正时标记“T"，如图2所示。

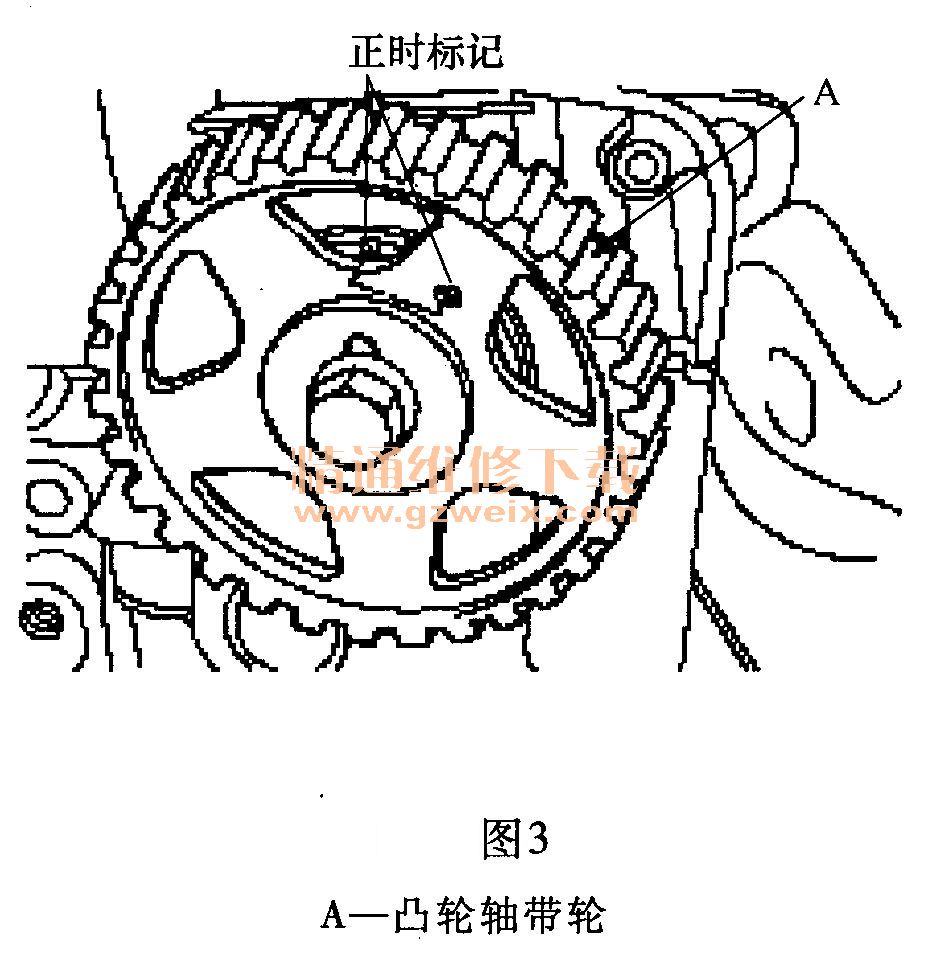

    (11)检查凸轮轴带轮A上的正时标记是否与气缸盖罩的正时标记对齐（1号气缸压缩TDC位置），如图3所示。

    (12)拆卸曲轴带轮螺栓和曲轴带轮。
    (13)拆卸曲轴凸缘。

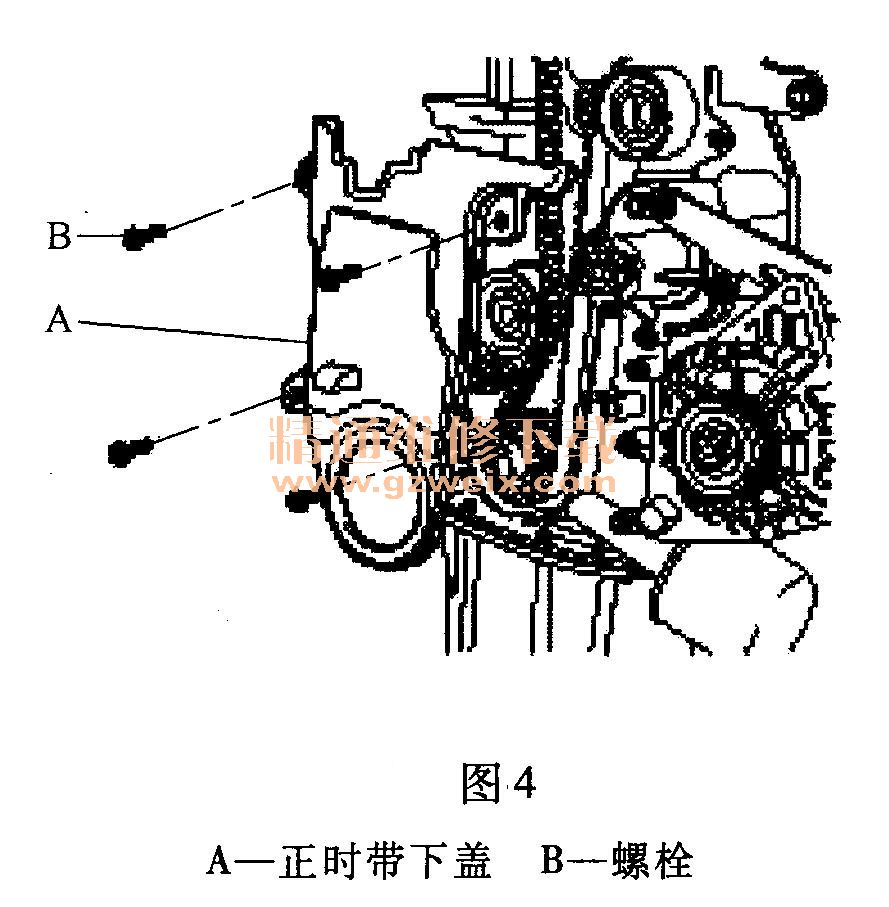

    (14)拧下4个螺栓B和正时带下盖A，如图4所示。

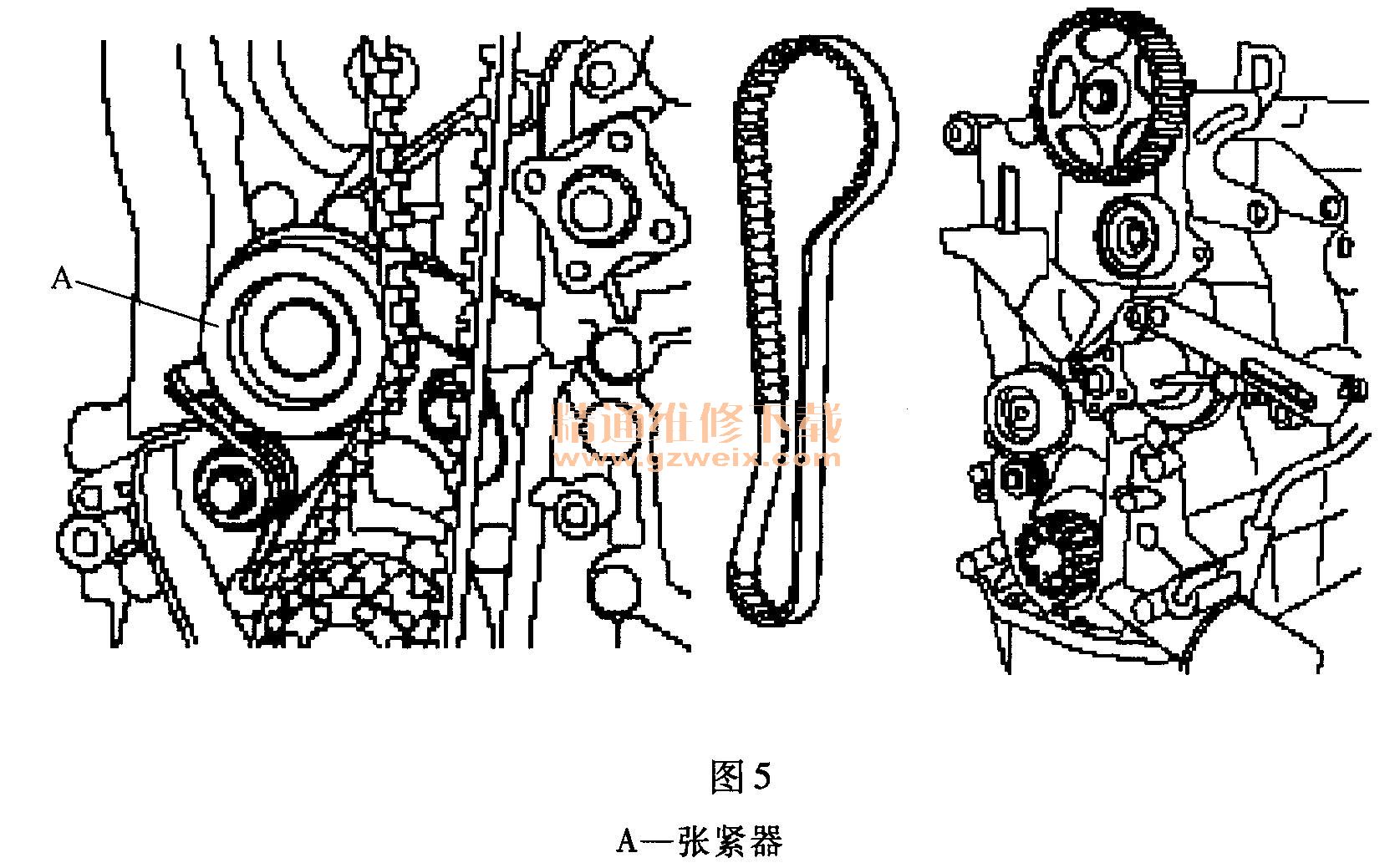

    (15)拆卸正时带张紧器A和正时带，如图5所示。
