适用2010～2011年现代瑞纳（1. 4L G4FA）车型
    （一）拆卸方法
    (1)拧下水泵带轮螺栓和驱动惰轮固定螺栓。
    (2)拆卸驱动带。
    (3)拆下交流发电机。
    (4)拆卸右前车轮。

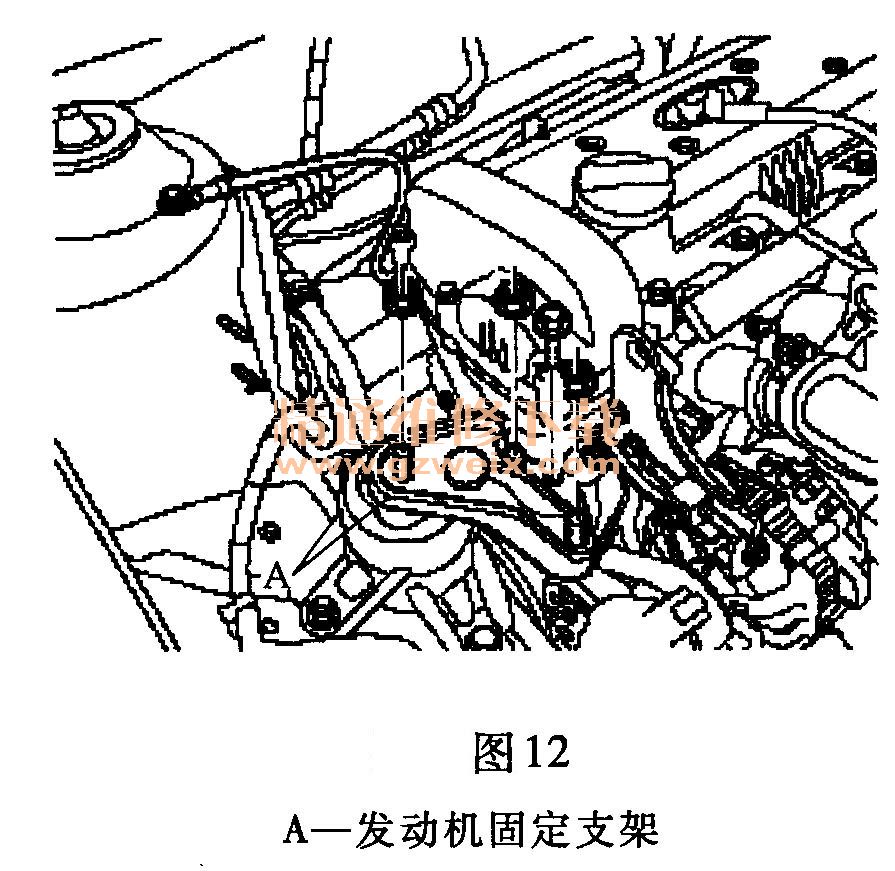

    (5)拆卸发动机固定支架A，如图12所示。

    (6)拆下交流发电机支架B和发动机支撑支架A，如图13所示。

    (7)拆卸水泵带轮。
    (8)拆卸水泵A，如图14所示。

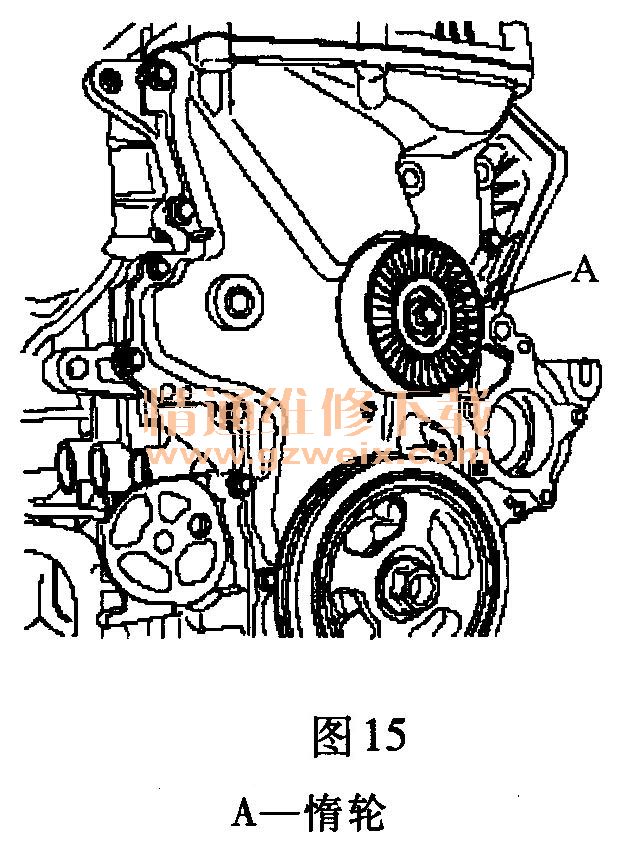

    (9)拆卸驱动带惰轮A，如图15所示。

    (10)分离点火线圈插接器A和通风软管B，如图16所示。

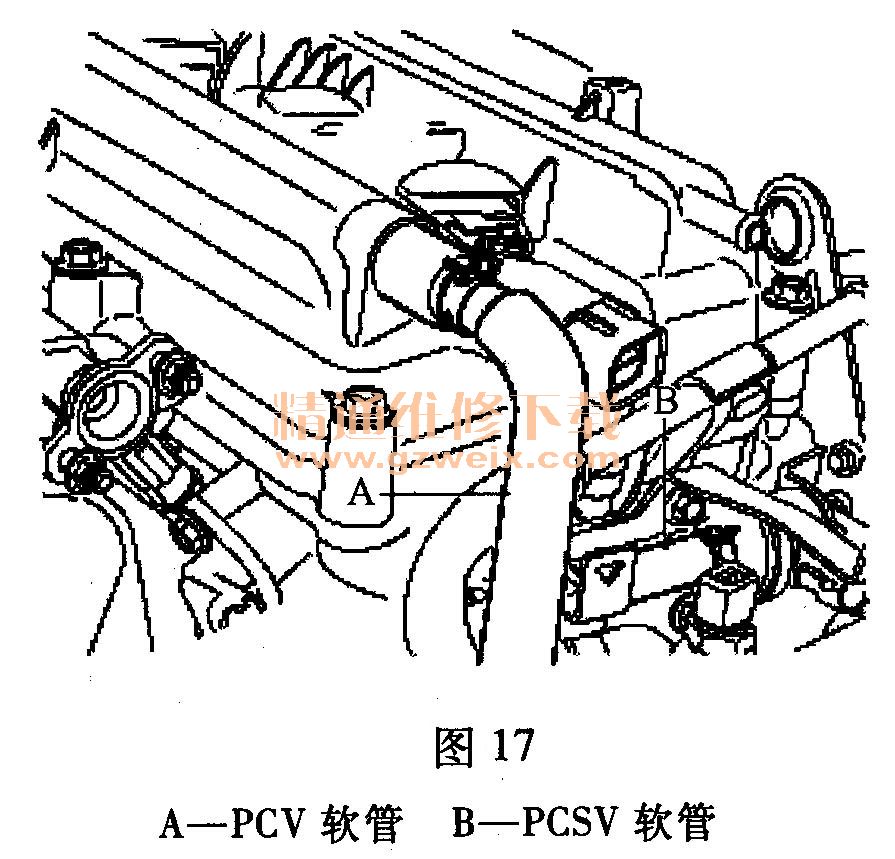

    (11)分离曲轴箱强制通风装置(PCV)软管A和PCSV软管B，如图17所示。

    (12)拆卸点火线圈。

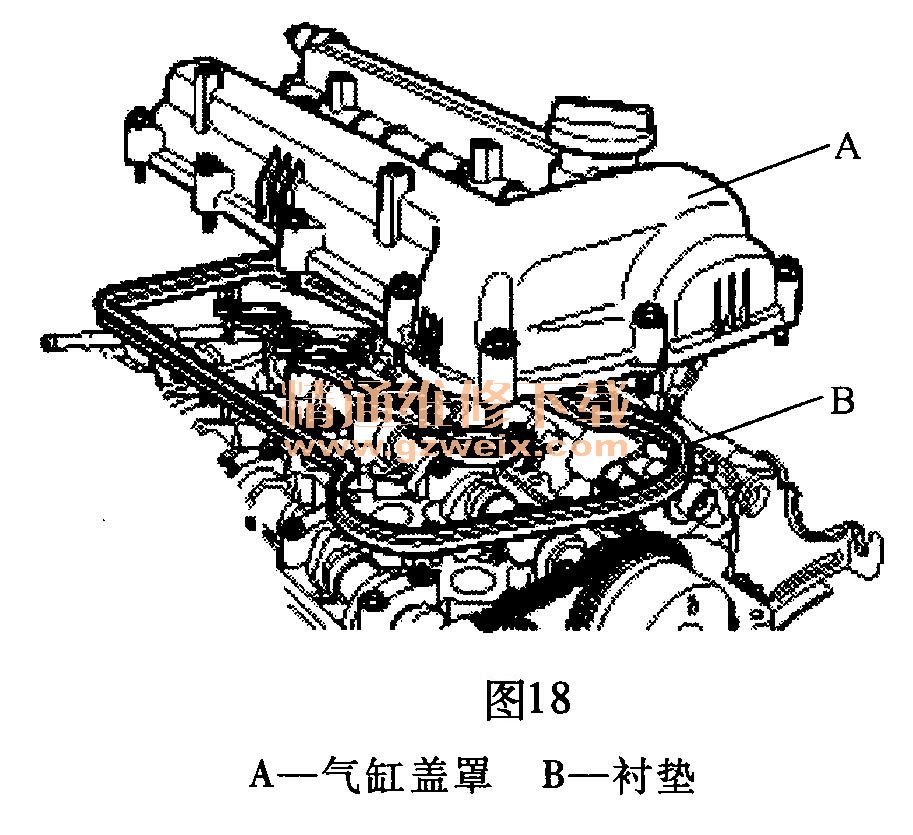

    (13)拆卸气缸盖罩和衬垫，如图18所示。

    (14)拆卸发动机底盖。
    (15)顺时针旋转曲轴带轮，并对齐凹槽和正时链条盖的正时标记，如图19所示。
