现代ix35(2. 0L G4KD)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-15 16:48:19

    适用2010~2012年现代ix35(2. 0L G4KD)车型
    (一)拆卸方法

    (1)分离蓄电池负极导线。
    (2)拆卸发动机盖。
    (3)拆卸右前车轮。
    (4)拆卸右侧盖。
    (5)把1号气缸设置到压缩上止点,如图33所示。

    (6)排放发动机油,设置千斤顶至油底壳。
    (7)分离搭铁导线,然后拆卸发动机固定支架A,如图34所示。

    (8)为释放张力,按逆时针方向转动驱动带,然后拆卸驱动带。
    (9)从支架上分离动力转向油泵。
    (10)拧下压缩机下部螺栓。
    (11)拆卸压缩机支架。
    (12)拆卸惰轮和驱动带张紧器带轮。

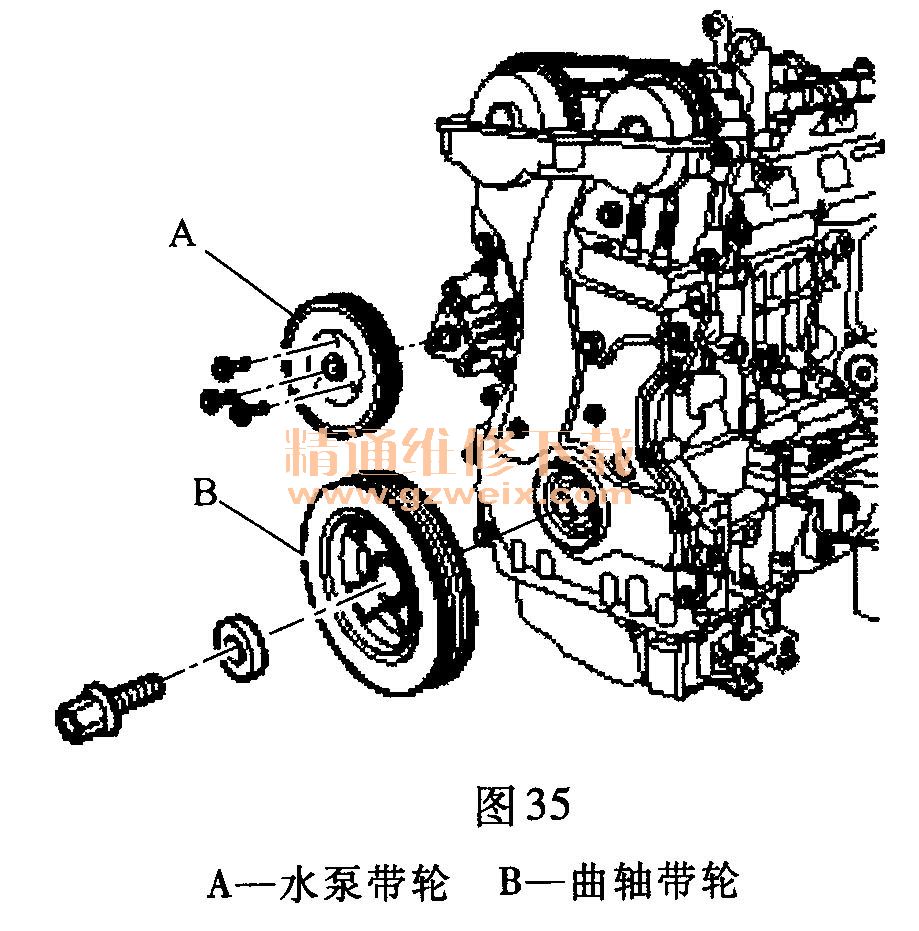

    (13)拆卸水泵带轮A和曲轴带轮B,如图35所示。

    (14)拆卸油底壳。,

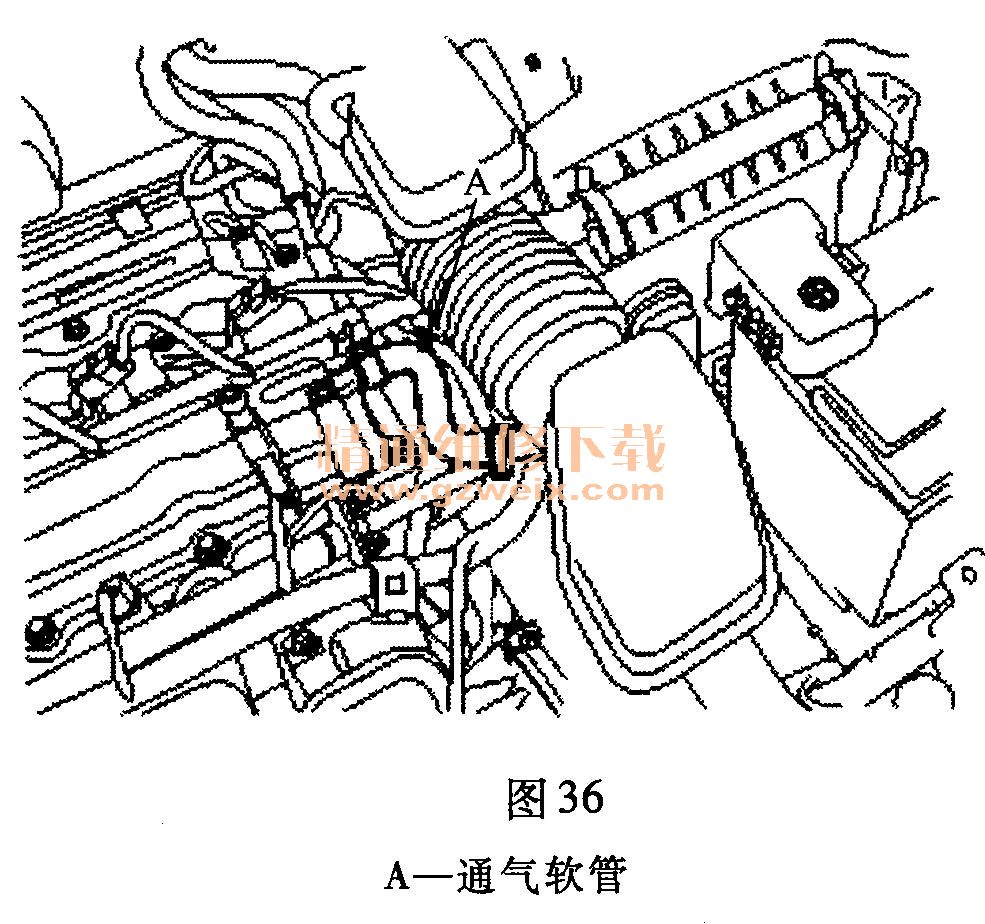

    (15)拆卸通气软管A,如图36所示。

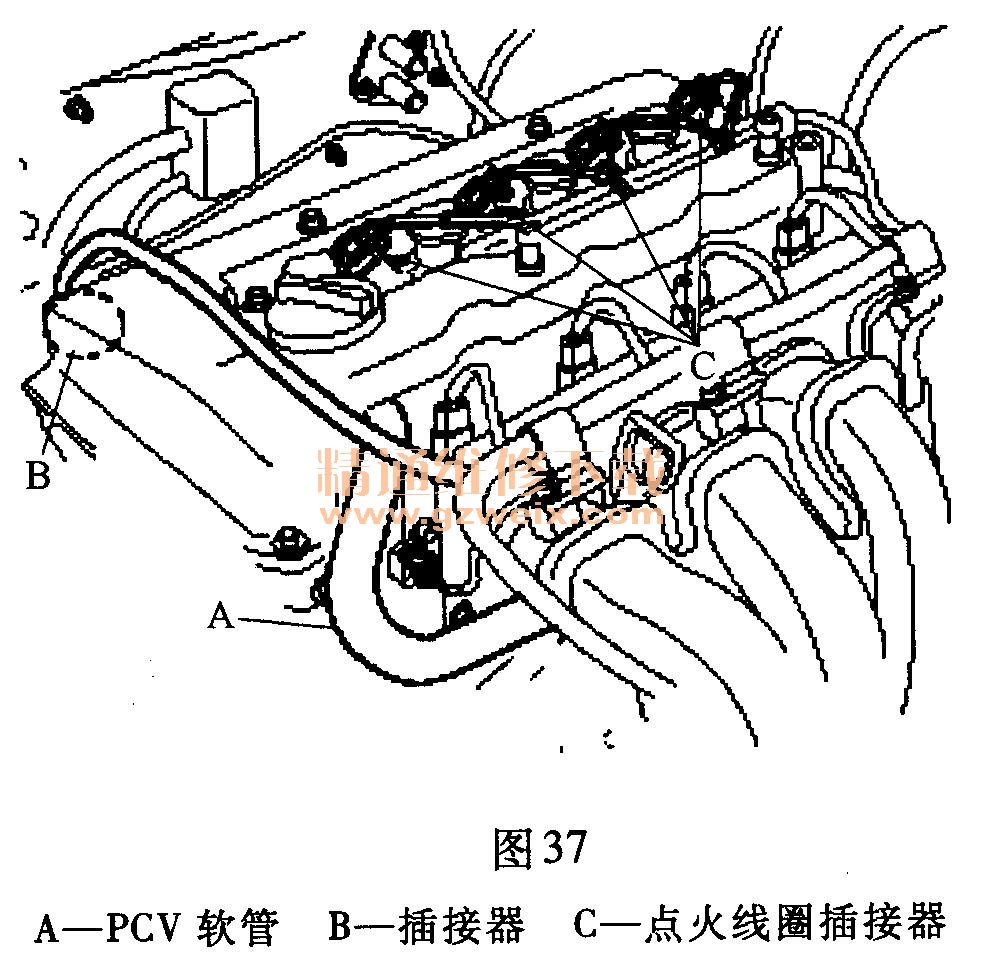

    (16)分离PCV软管A和排气OCV插接器B,如图37所示。

    (17)分离点火线圈插接器C,然后拆卸点火线圈。
    (18)拆卸气缸盖罩。
    (19)在正时链盖和气缸体之间轻轻撬,拆卸正时链盖。
    (20)将1号气缸的活塞置于压缩冲程的上止点。曲轴键应与主轴承盖的接合面对齐,如图38所示。

    注意:拆卸正时链前,根据链轮的位置给正时链做识别标记,因为链条上的上止点识别标记可能被抹掉。

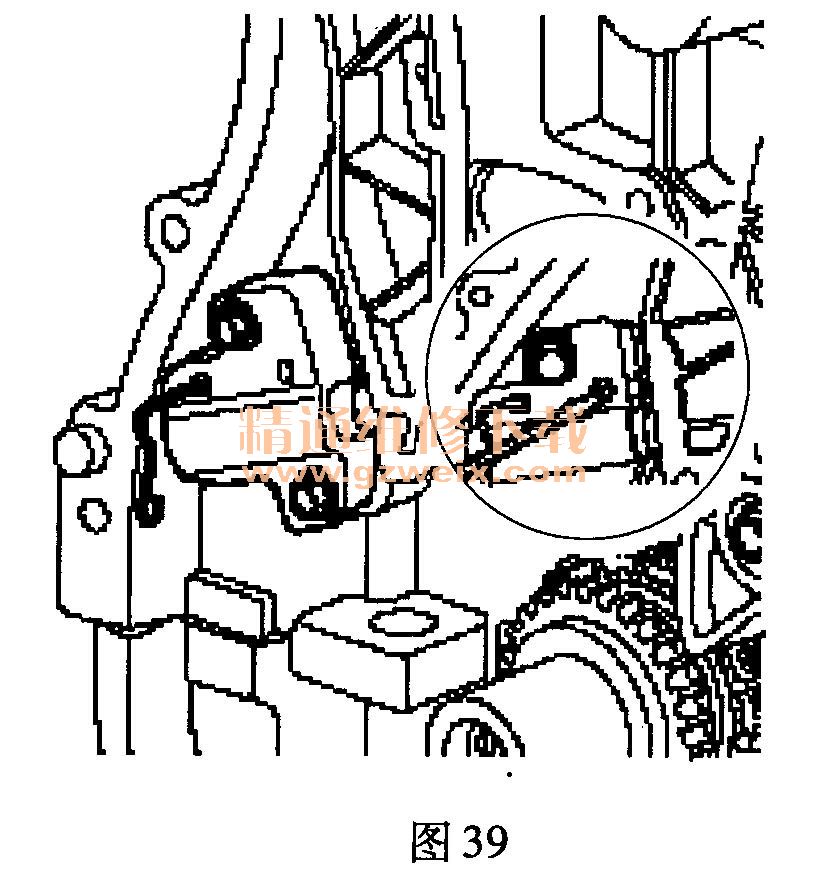

    (21)压缩正时链条张紧器后,安装固定销,如图39所示。

    (22)拆卸正时链条张紧器A和正时链条张紧器臂B,如图40所示。

    (23)拆卸正时链条。

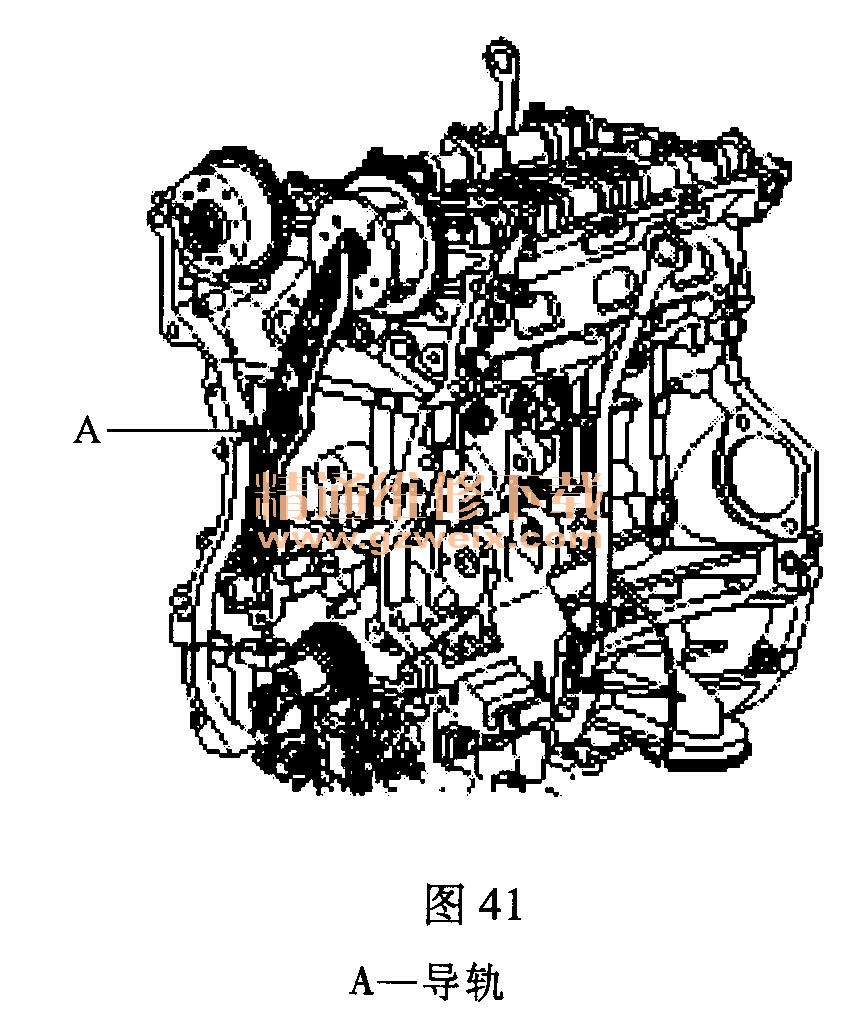

    (24)拆卸正时链条导轨A,如图41所示。

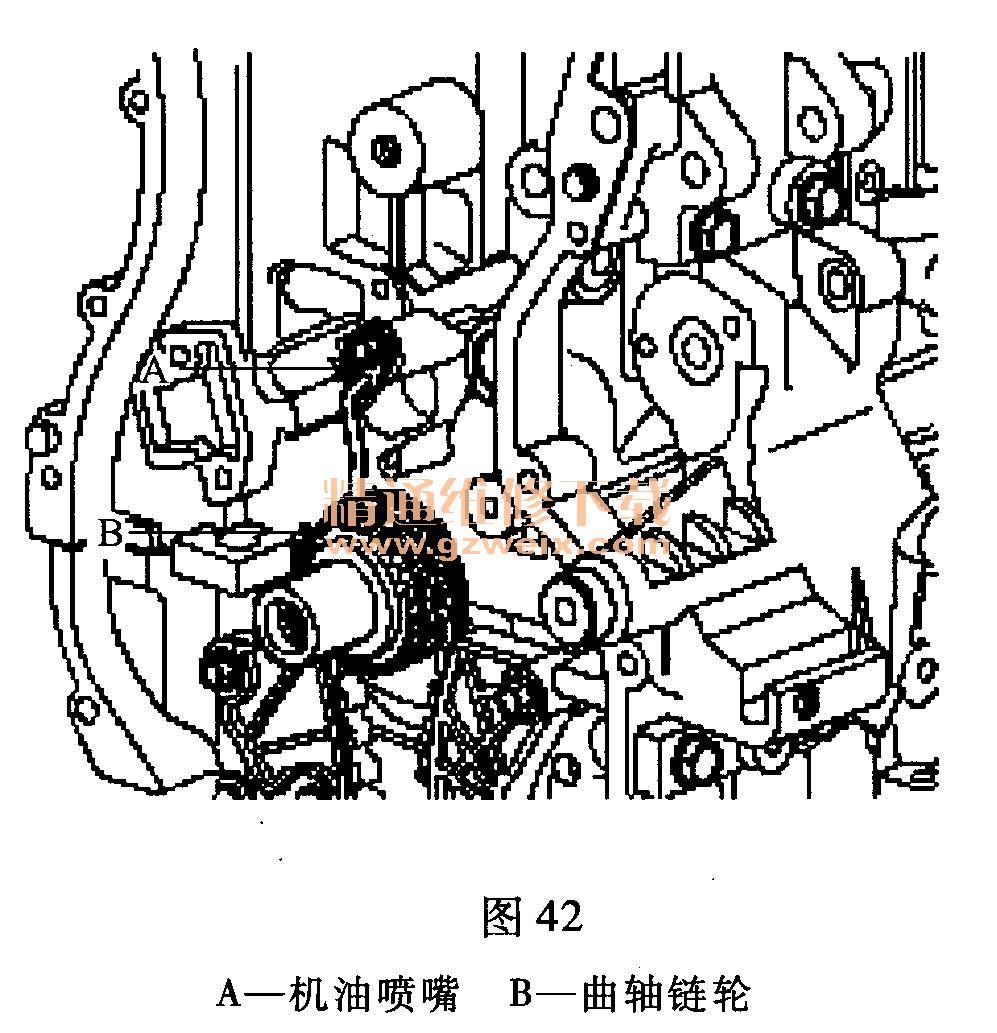

    (25)拆卸正时链条机油喷嘴A,如图42所示。

    (26)拆卸曲轴链轮B。
    (27)拆卸平衡轴链(油泵链)。

[1] [2]  下一页
