(二)安装方法
(1)安装平衡轴链条(油泵链条)。
(2)安装曲轴链轮。
(3)安装正时链条机油喷嘴。
(4)对准曲轴齿轮的正时标记。装配凸轮轴,让进气CVVT总成和排气CVVT总成的TDC标记对准气缸盖的顶面。使发动机1缸处于压缩行程的上止点,如,图38所示。
(5)安装正时链条导轨。

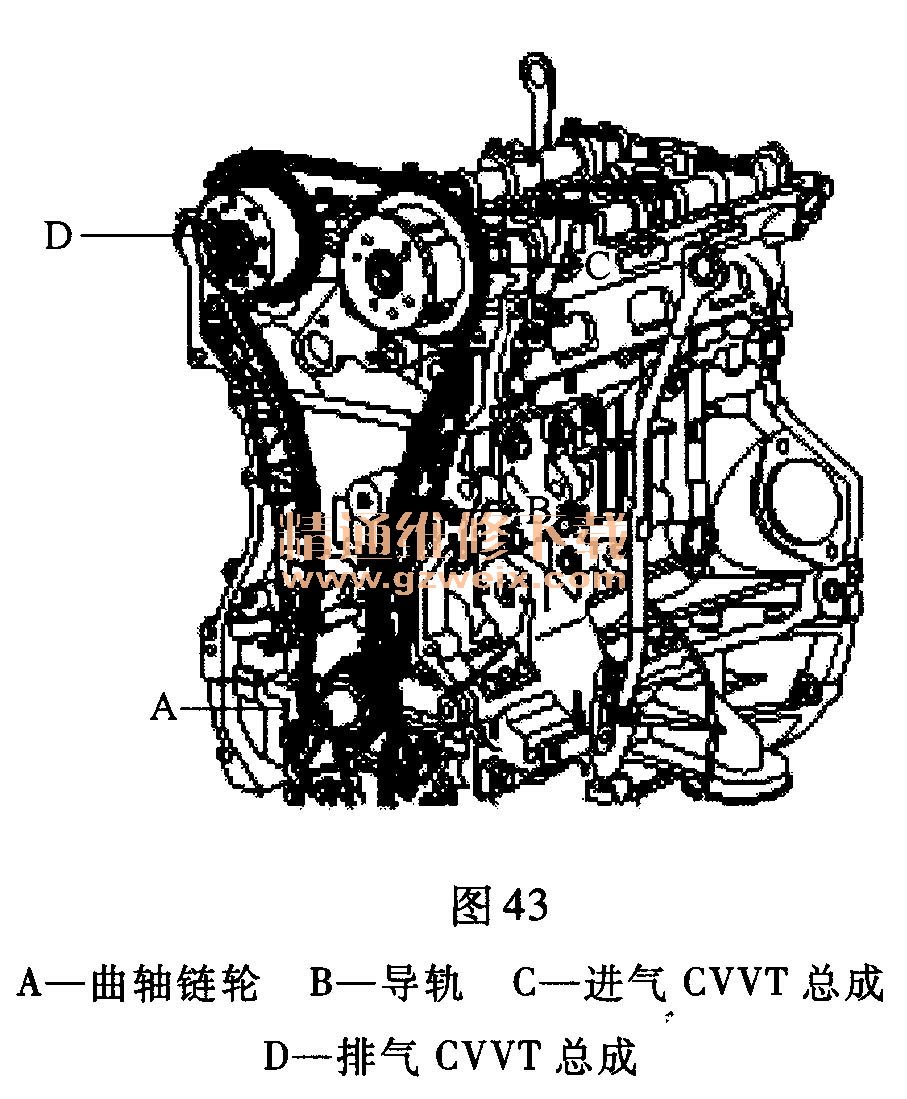

(6)安装正时链条。为使链条不在各轴(凸轮轴、曲轴)之间松弛,按下列顺序安装正时链,如图43所示。
曲轴链轮A→正时链条导轨B→进气CVVT总成C→排气CVVT总成D。
安装正时链条时,每个链轮的正时标记应与正时链条的正时标记(颜色链)对正。
(7)安装正时链条张紧器臂。
(8)安装正时链自动张紧器,拆卸固定销,如图40所示。
(9)顺时针旋转曲轴2圈后,确认正时标记对齐,如图44所示。
(10)安装正时链条盖。
(11)安装油底壳。
(12)安装气门室罩。
(13)安装通气软管。
(14)连接PCV软管和排气OCV插接器。
(15)安装点火线圈,然后连接点火线圈插接器。
(16)安装曲轴带轮,规定力矩:166.6~176. 4N·m
(17)安装水泵带轮。
(18)安装驱动带张紧器带轮。
(19)安装惰轮。
(20)安装空调压缩机支架。
(21)拧紧空气压缩机下部螺栓。
(22)在支架上安装动力转向油泵。
(23)安装驱动带。
曲轴带轮→A/C带轮→交流发电机带轮→惰轮→动力转向油泵带轮(仅HPS类型)→惰轮带轮→水泵带轮→张紧器带轮。
逆时针旋转自动张紧器,将驱动带安装在自动张紧器上,然后释放张紧器。
(24)安装发动机固定支架,然后连接搭铁导线。
(25)安装右侧侧盖。
(26)安装前右车轮。
(27)安装发动机盖。
(28)重新连接蓄电池负极导线。
