适用2009~2012年三菱蓝瑟(2. 4L 4B12)车型
(一)平衡轴正时链条的安装

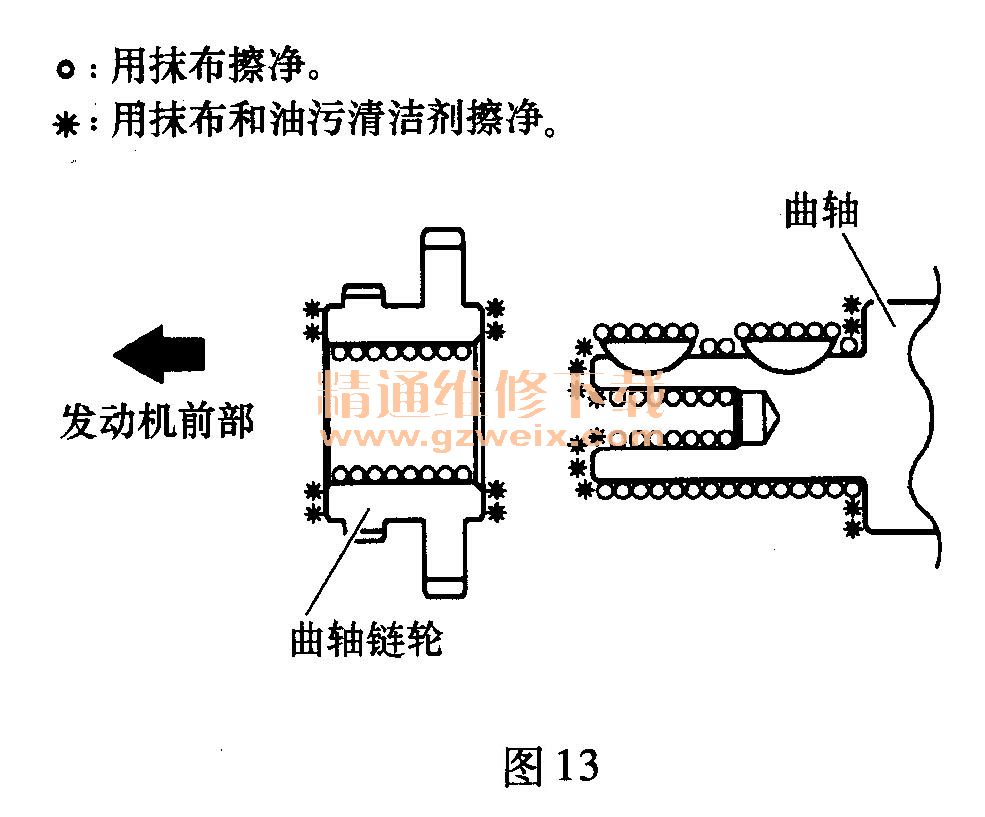

(1)用抹布擦掉曲轴链轮和曲轴上的污垢,然后清除图13所示部分上的润滑脂。
(2)将平衡轴模块链轮的正时标记与平衡轴模块的正时标记对齐,如图14所示。
(3)如图3-5-14所示插入六角杆扳手(3mm),以防止平衡轴模块链轮移动。
(4)使平衡器正时链成环形,以便将其链接片与正时标记对齐,如图14所示。
(5)将曲轴链轮安装到曲轴上。
注意:不要将曲轴链轮推入随意的位置,必须一直将其推入到曲轴唇为止。
(6)当倾斜平衡轴模块时,将另一个平衡器链的链接片与曲轴链轮的正时标记对齐,如图15所示。缓慢地推入曲轴链轮,并将其装配至曲轴键槽中。然后,将平衡轴模块安装到发动机梯形架上。
注意:确保平衡轴模块与发动机梯形架是完全紧密接触的,并确保曲轴的键槽与发动机梯形架的接触面如图所示地对齐。

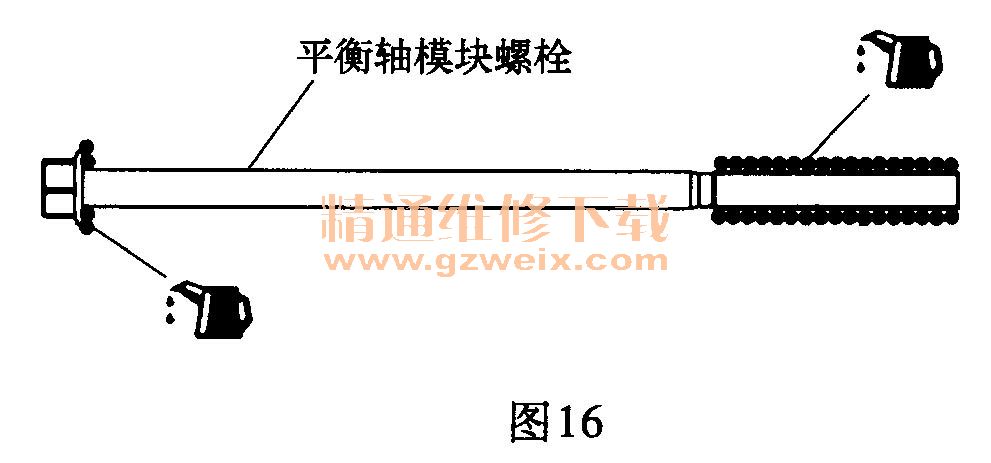

(7)在平衡轴模块螺栓的螺纹上涂抹适量发动机机油,如图16所示。
(8)根据图17所示的装配顺序将各螺栓拧紧至规定的20N·m的拧紧力矩,然后再拧紧至44N·m,最后将其完全松开。
(9)再次将其拧紧至规定的20N·m的拧紧力矩之后,使用角度规(专用工具)将其拧紧至1350,如图18所示。
(10)从平衡器模块链轮中拉出六角杆扳手。
(11)如图19所示,确保每个正时标记都相互对齐。
(12)安装平衡器链条张紧器杆和平衡器链条导板。

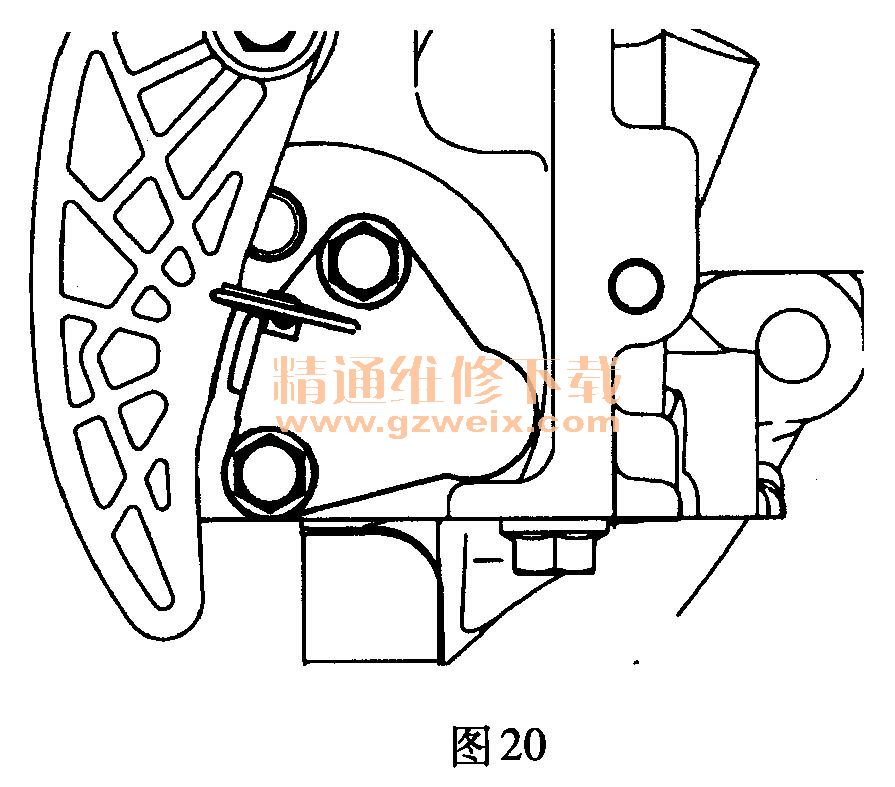

(13)将平衡轴正时链条张紧器装到发动机梯形架上,如图20所示。
注意:安装张紧器杆和链条导板后,将链条张紧器精确安装入位,从而避免链条张紧器的柱塞跳出。
(14)从张紧器上拆下拟φ1.5的高碳钢丝(钢琴丝等)或六角杆扳手(1. 5mm)这使链条张紧器的柱塞能够推动平衡轴张紧器杆,以保持平衡轴链条紧固。
(二)凸轮轴正时链条的安装
参考4B11发动机正时链条的安装方法。
