适用2010～2012年三菱欧蓝德EX（3. 0L 6B31）车型

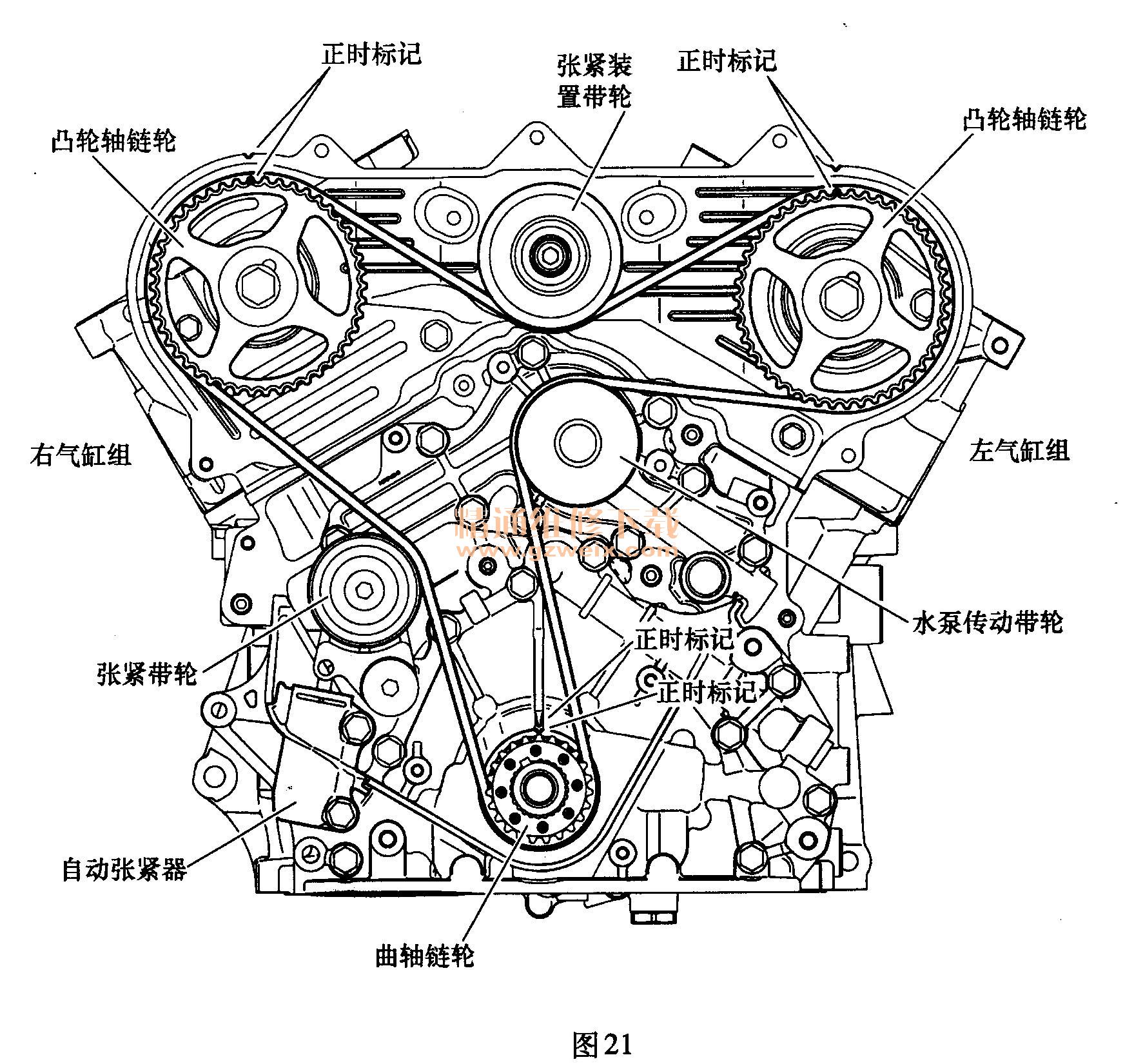

    （一）正时示意图（图21）

    （二）拆卸方法
    (1)拆卸发动机右侧正时带前部上盖。
    (2)拆卸发动机左侧正时带前部上盖。
    (3)拆卸发动机正时带前盖下部。
    (4)拆卸发动机右侧支架。
    (5)拆卸曲轴角度传感器罩。
    (6)拆卸曲轴角度传感器。
    (7)取下曲轴角度传感器上的O形圈。
    (8)旋转曲轴，将凸轮轴链轮和曲轴链轮的标记与压缩冲程上止点处的正时标记对齐，如图21所示。
    将正时带的运动方向作上标记，以便重新安装时参考，如图22所示。

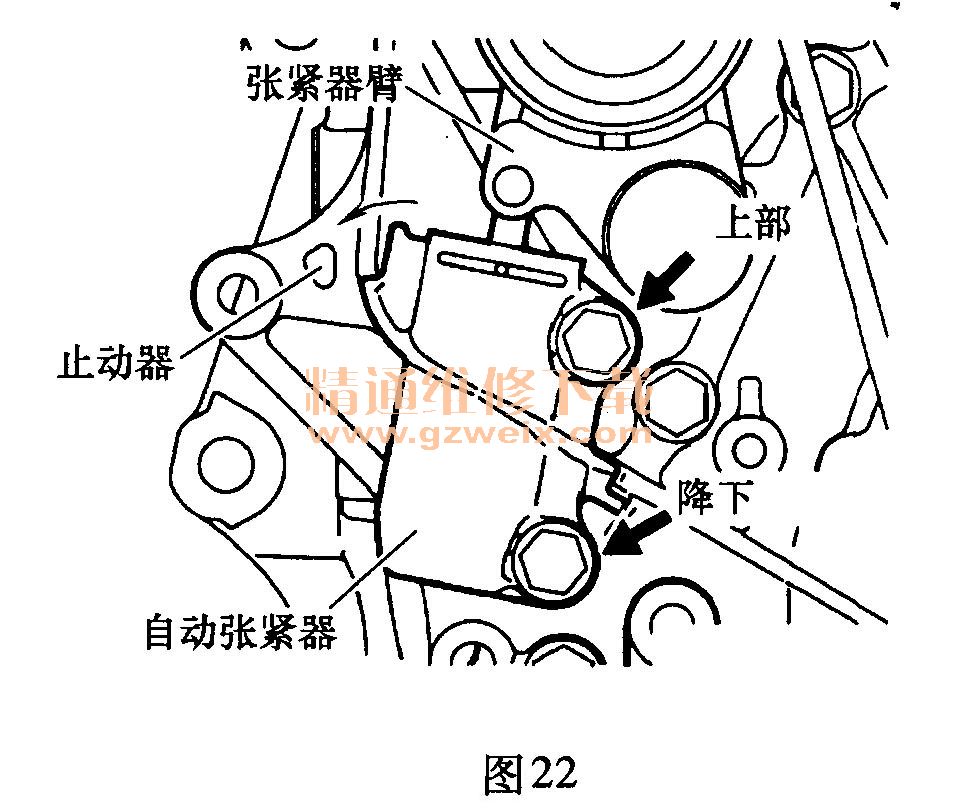

    (9)拆下自动张紧器的上部紧固螺栓，如图23所示。

    (10)慢慢松开自动张紧器的紧固螺栓（下部）。将自动张紧器推杆从张紧器臂上拆下，倾斜自动张紧器到挡块位置。
    (11)拆下自动张紧器的下部紧固螺栓。
    (12)拆下自动张紧器。
    (13)拆下张紧器臂。

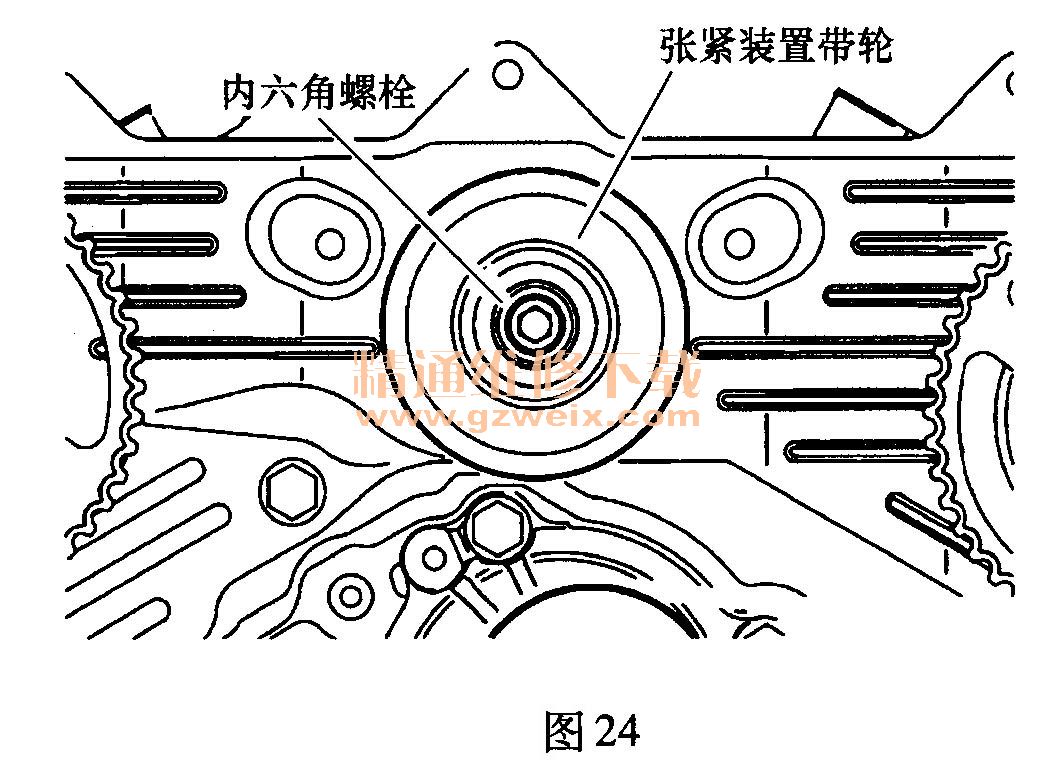

    (14)使用对边宽度为8mm的六角形扳手拆卸张紧装置带轮（张紧带轮），如图24所示。

    注意：因为内六角螺栓的六角形孔很浅，因此要将工具插牢并小心操作不要损坏六角形孔。
    (15)拆下正时带。
