（三）安装方法
    (1)准备安装链条张紧器。
    1)将螺栓、弹簧销和柱塞插入张紧器体。

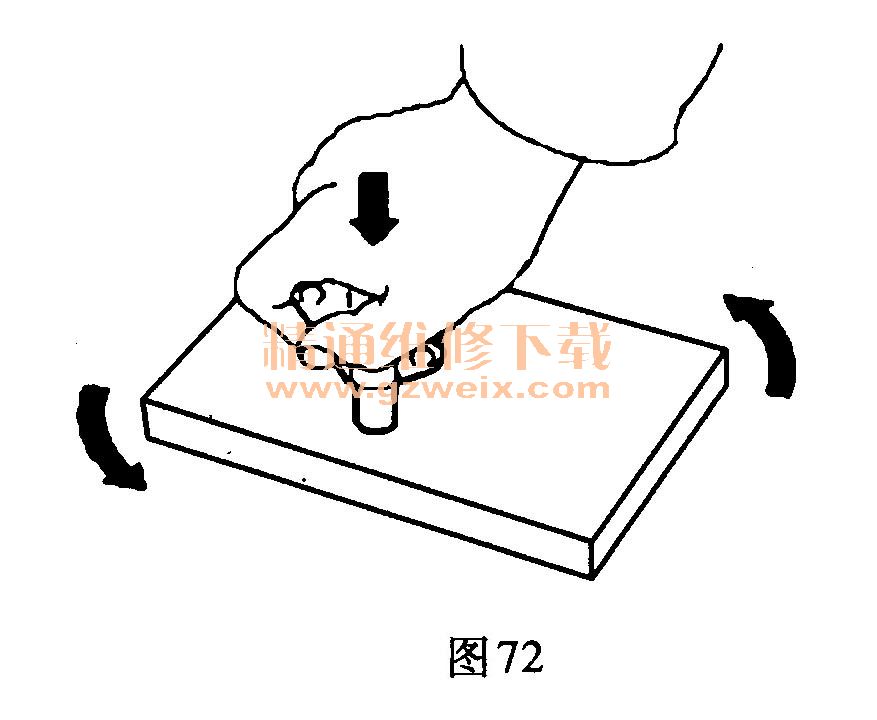

    2)如图72所示，当用手从上方握持链条张紧器时，逆时针转动橡胶垫。

    注意：除去柱塞头与橡胶垫之间接触表面上的润滑脂，以免滑动。
    3)将限位器销插入链条张紧器体的孔内。
    (2)定位1号活塞到TDC位置。
    1)转动曲轴，将曲轴齿轮键与3点钟位置对齐。

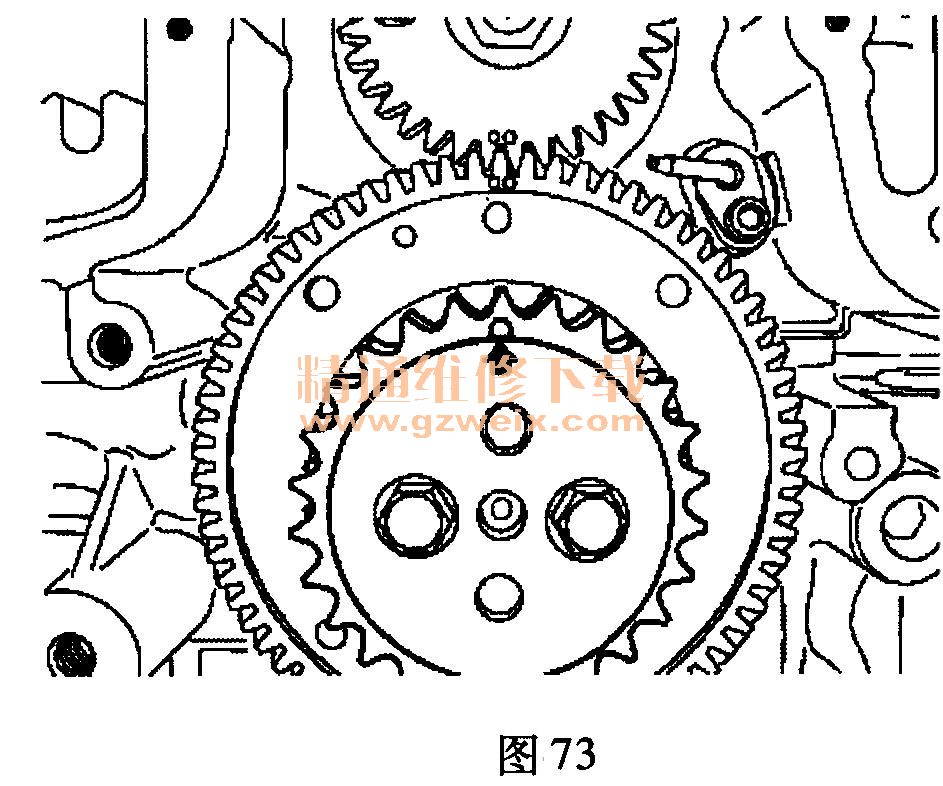

    2)确保减速链轮和齿轮的正时标记位于图73中所示的12点钟位置。

    3)确保减速链轮和齿轮的正时标记位于12点钟位置、燃油泵齿轮正时标记位于6点钟位置，且都各自重叠，如图74所示。

    4)再次确认曲轴齿轮键位置、减速链轮和齿轮的链轮侧正时标记、减速链轮和齿轮的齿轮侧正时标记和燃油泵齿轮正时标记都位于规定位置。
    (3)将进气凸轮轴链轮（左）和排气凸轮轴链轮（左）在图75中所示的位置对齐。

    注意：正时链条全部安装完毕之前，不要旋转凸轮轴链轮。

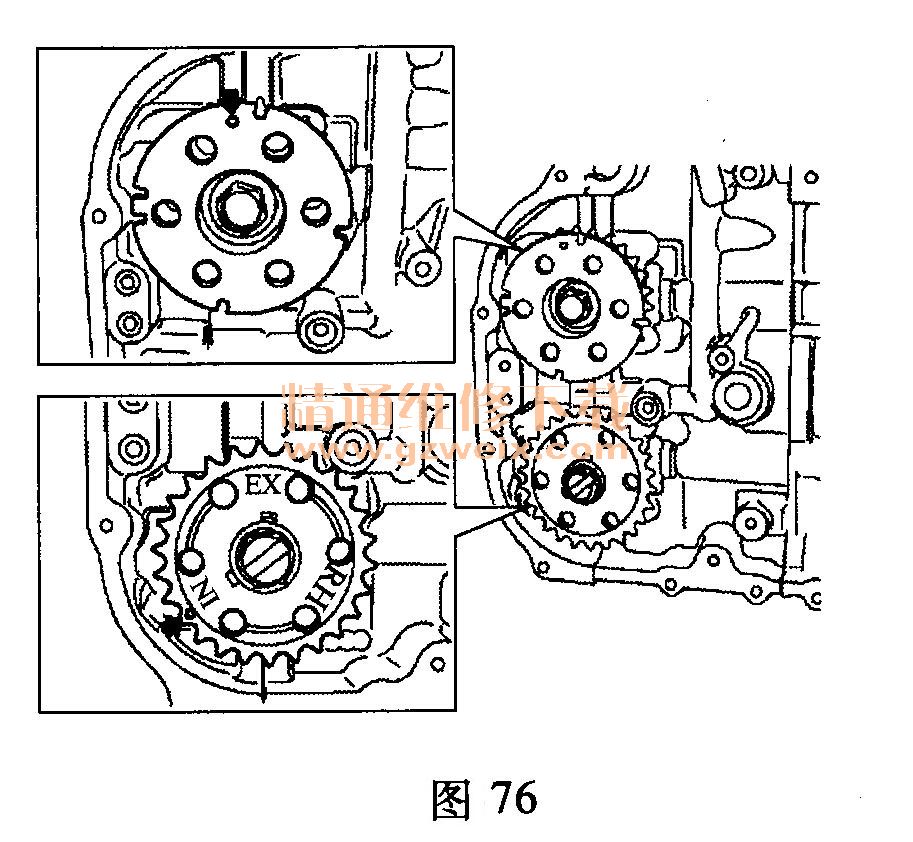

    (4)将进气凸轮轴链轮（右）和排气凸轮轴链轮（右）在图76中所示的位置对齐。

注意：正时链条全部安装完毕之前，不要旋转凸轮轴链轮。

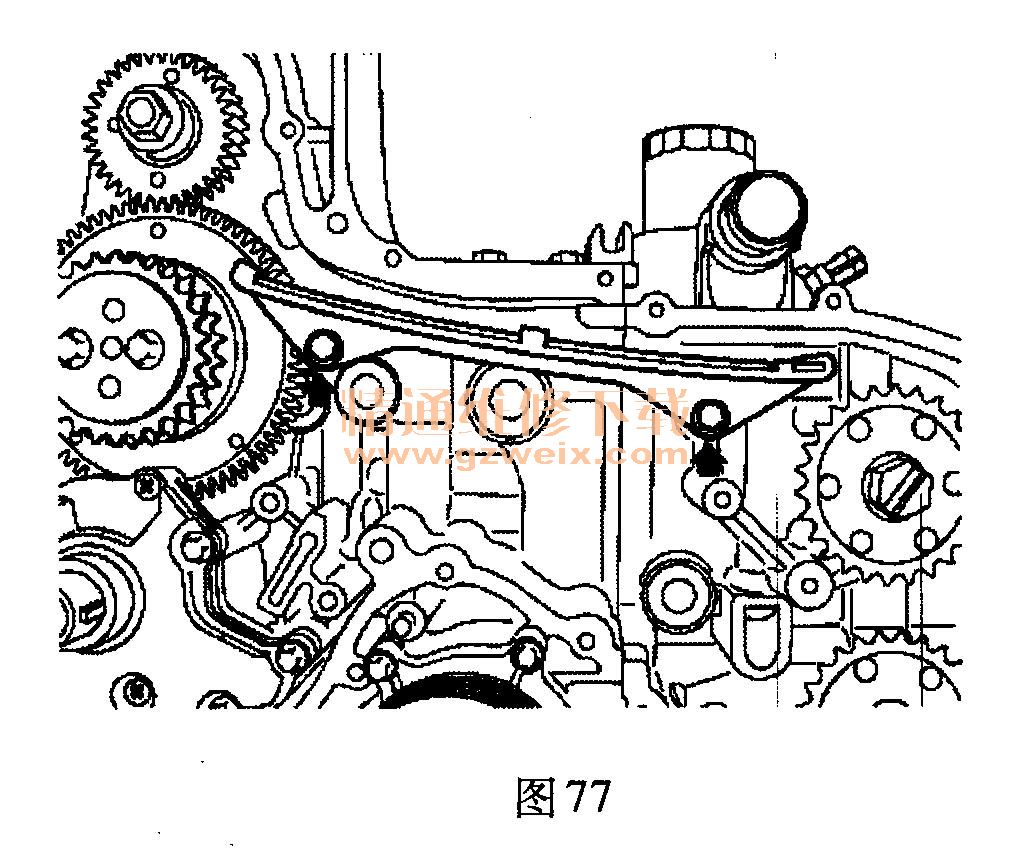

    (5)安装链条导向装置（左），如图77所示。

    (6)安装正时链条（左）。

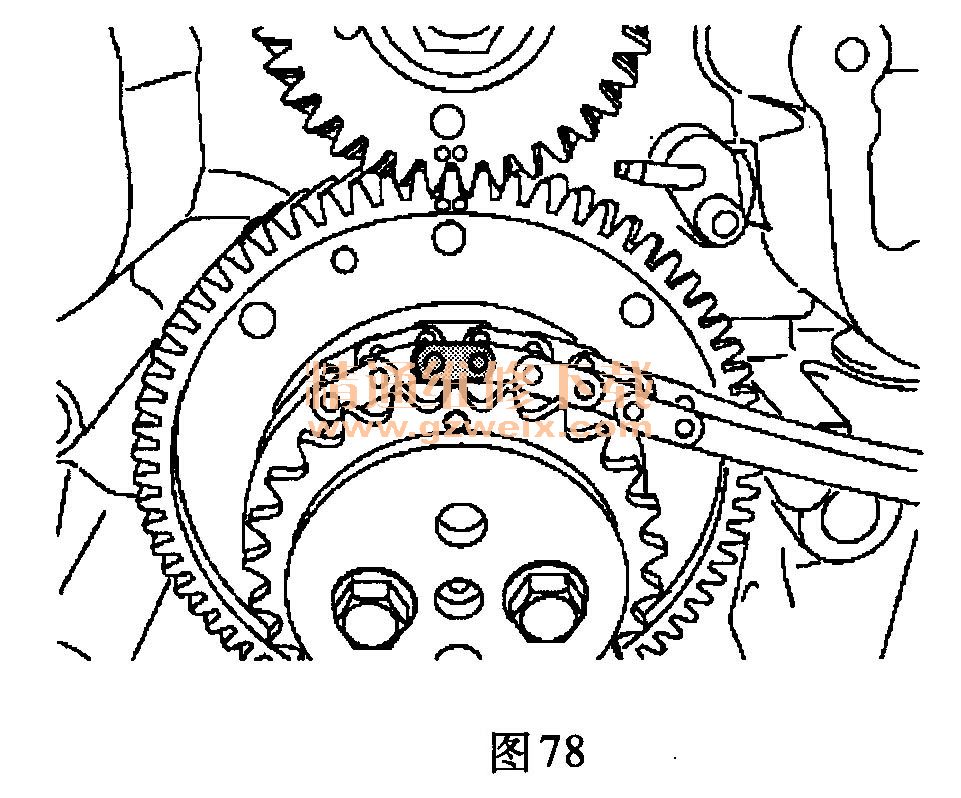

    1)将正时链条（蓝色）与减速链轮和齿轮的正时标记位置相匹配，如图78所示。
