斯巴鲁力狮(H4DOTC柴油发动机)发动机正时校对方法
来源:本站整理  作者:佚名  2013-05-21 13:24:33

    适用2008~2012年斯巴鲁力狮(H4DOTC柴油发动机)车型

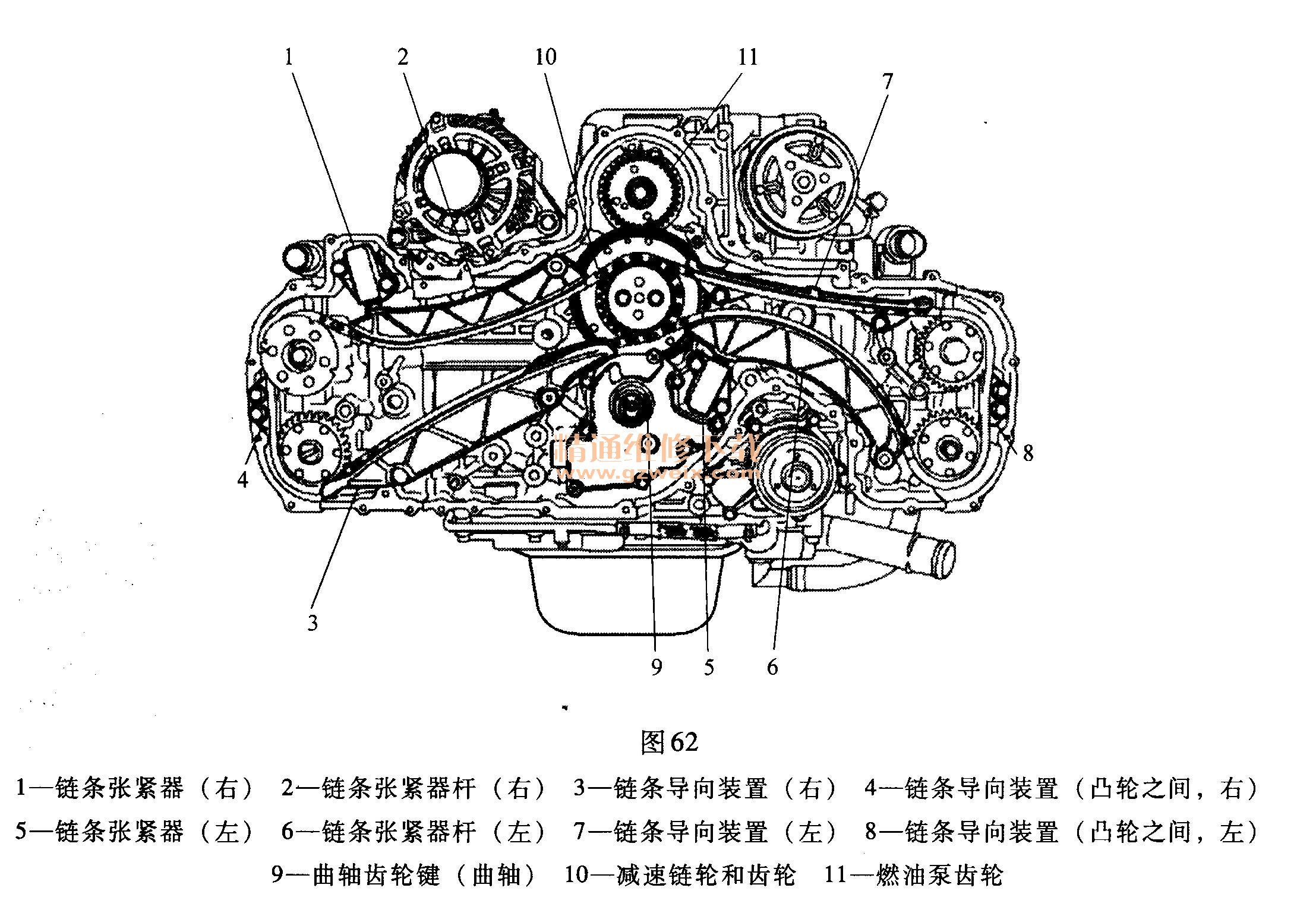

    (一)正时系统部件(图62)

    (二)拆卸方法

    (1)拆下链罩。

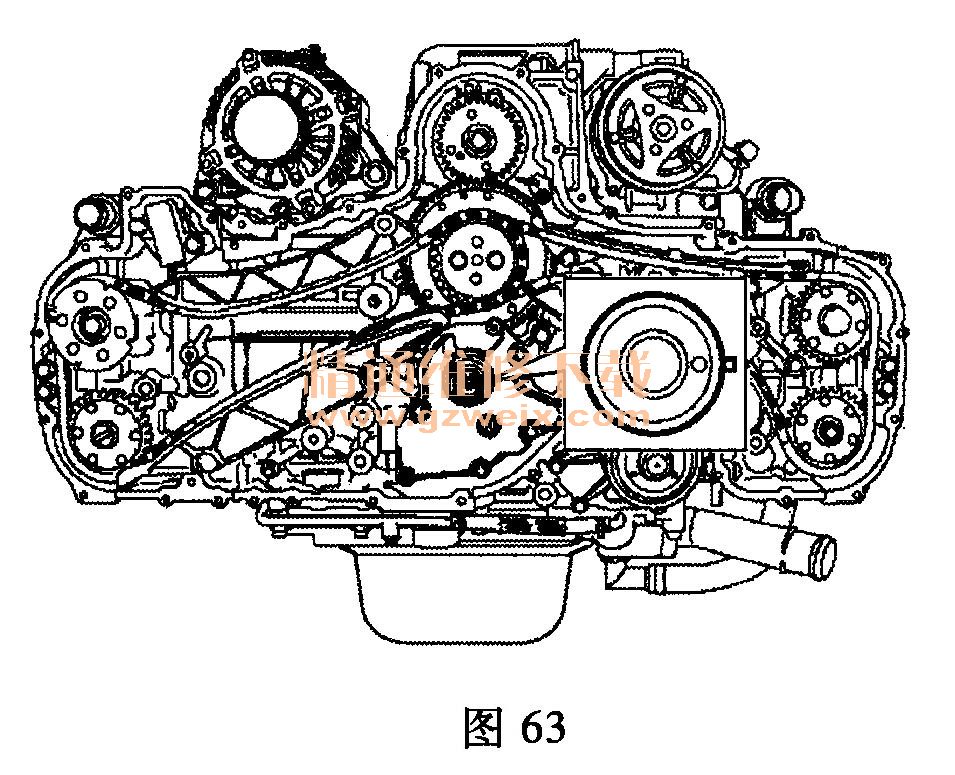

    (2)转动曲轴,将曲轴齿轮键与3点钟位置对齐,如图63所示。

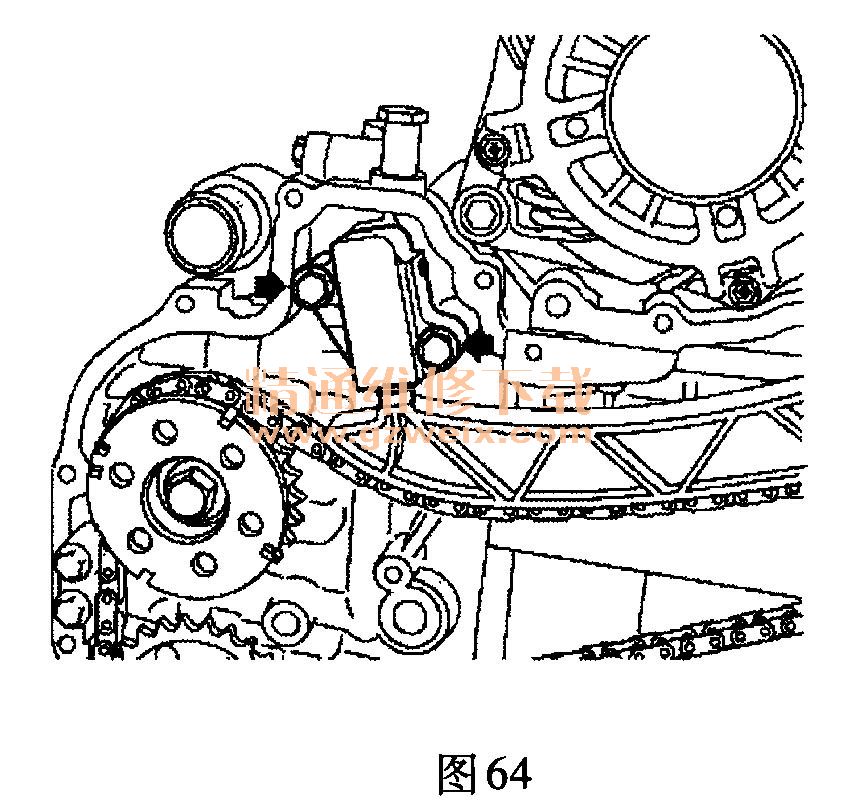

    (3)拆下链条张紧器(右),如图64所示。

    注意:拆卸链条张紧器(右)时,用手握持柱塞以使其不会飞出。

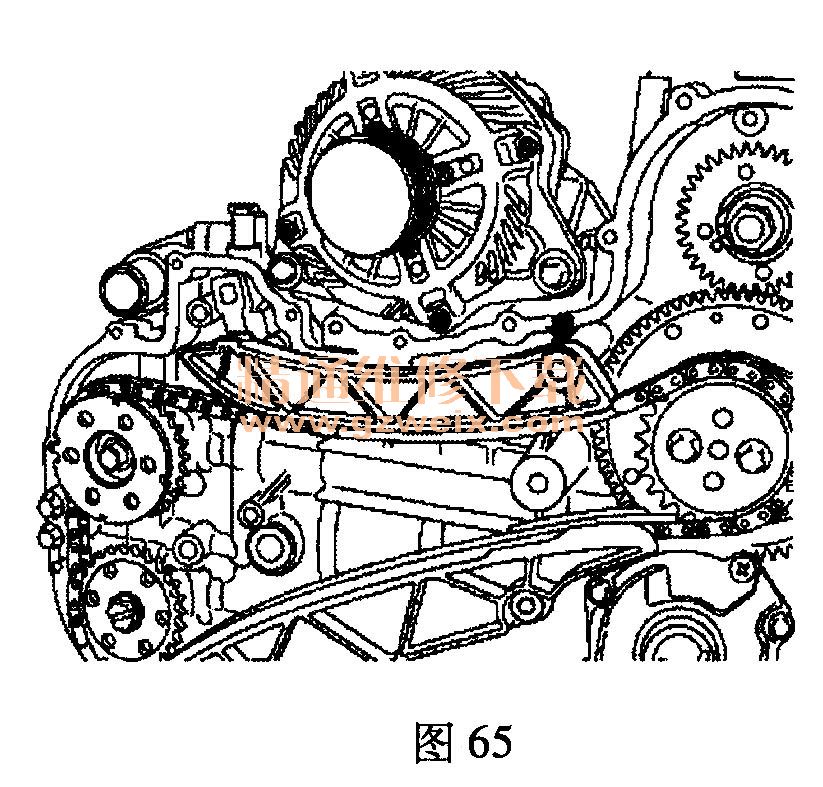

    (4)拆下链条张紧器杆(右),如图65所示。

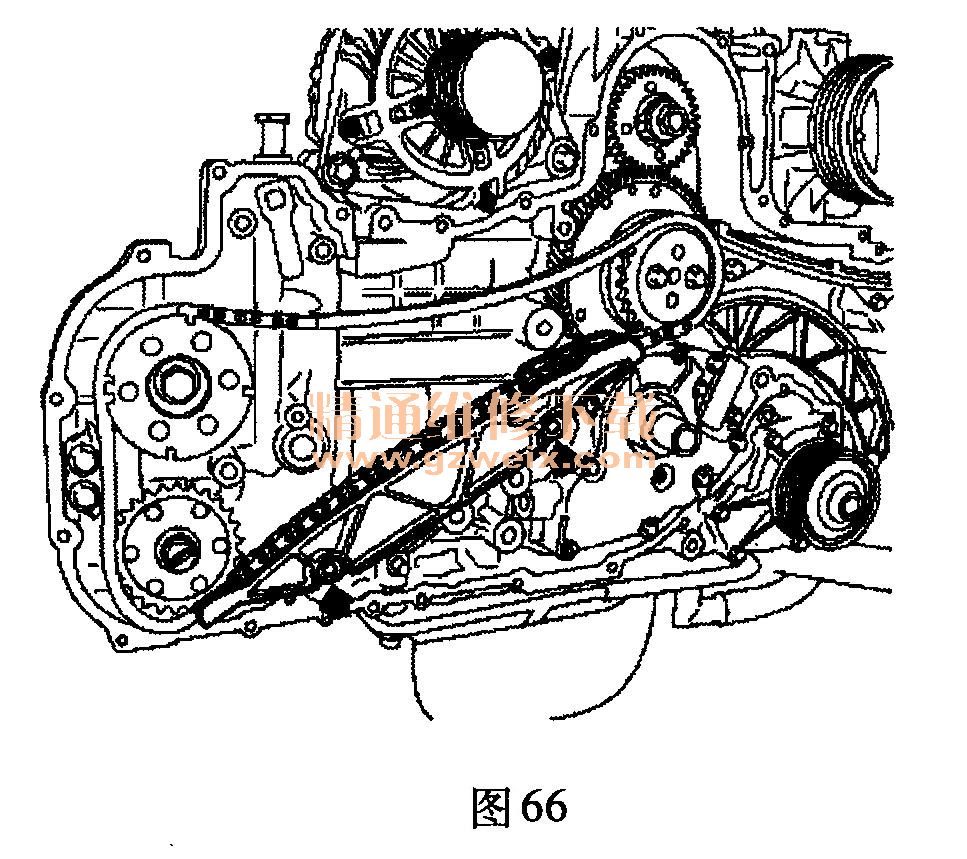

    (5)拆下链条导向装置(右),如图66所示。

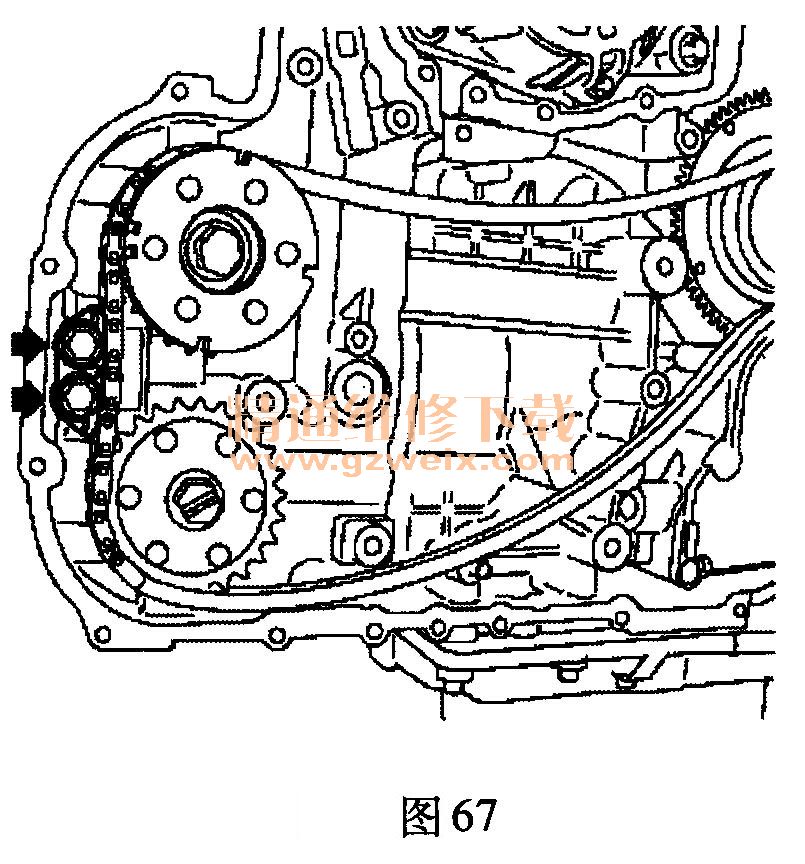

    (6)拆下链条导向装置(右:凸轮之间),如图67所示。

    (7)拆下正时链条(右)。
    (8)拆下链条张紧器(左)68所示。

    注意:拆卸链条张紧器(左)时,用手握持柱塞以使其不会飞出。
    (9)拆下链条张紧器杆(左),如图69所示。

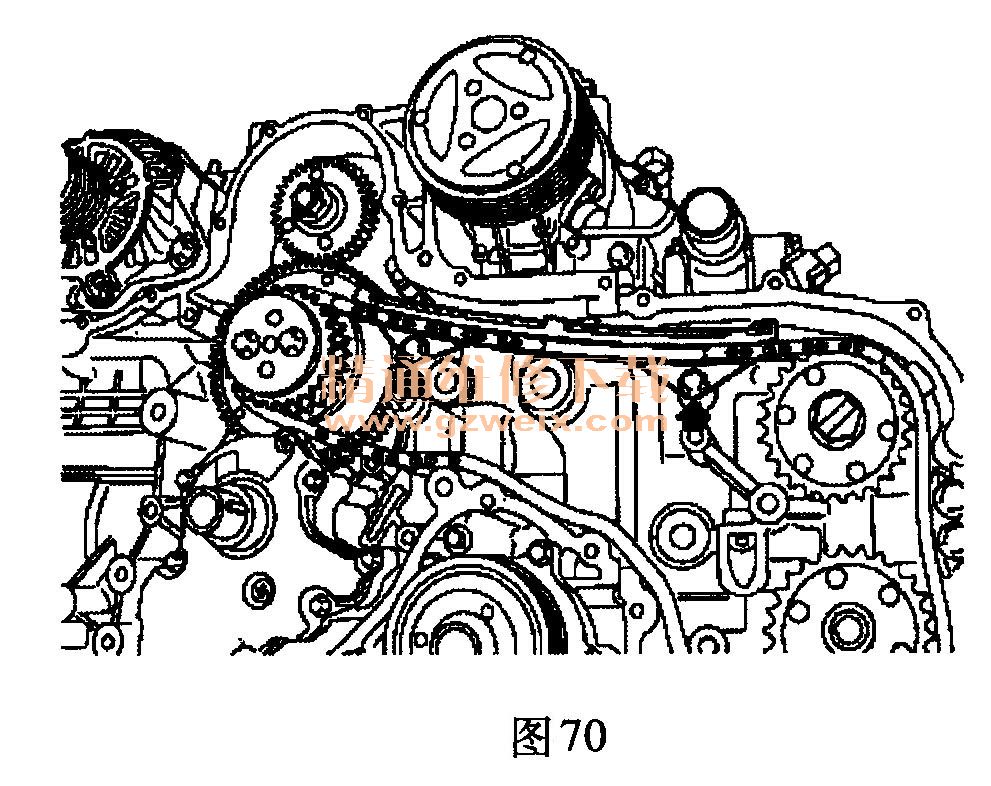

    (10)拆下链条导向装置(左),如图70所示。

    (11)拆下链条导向装置(左:凸轮之间),如图71所示。

    (12)拆下正时链条(左)。
