（一）正时链条的拆卸
    正时链条的拆卸步骤和方法。
    1．拆下螺栓，卸下发电机，拆下多楔带，如图10-1所示。

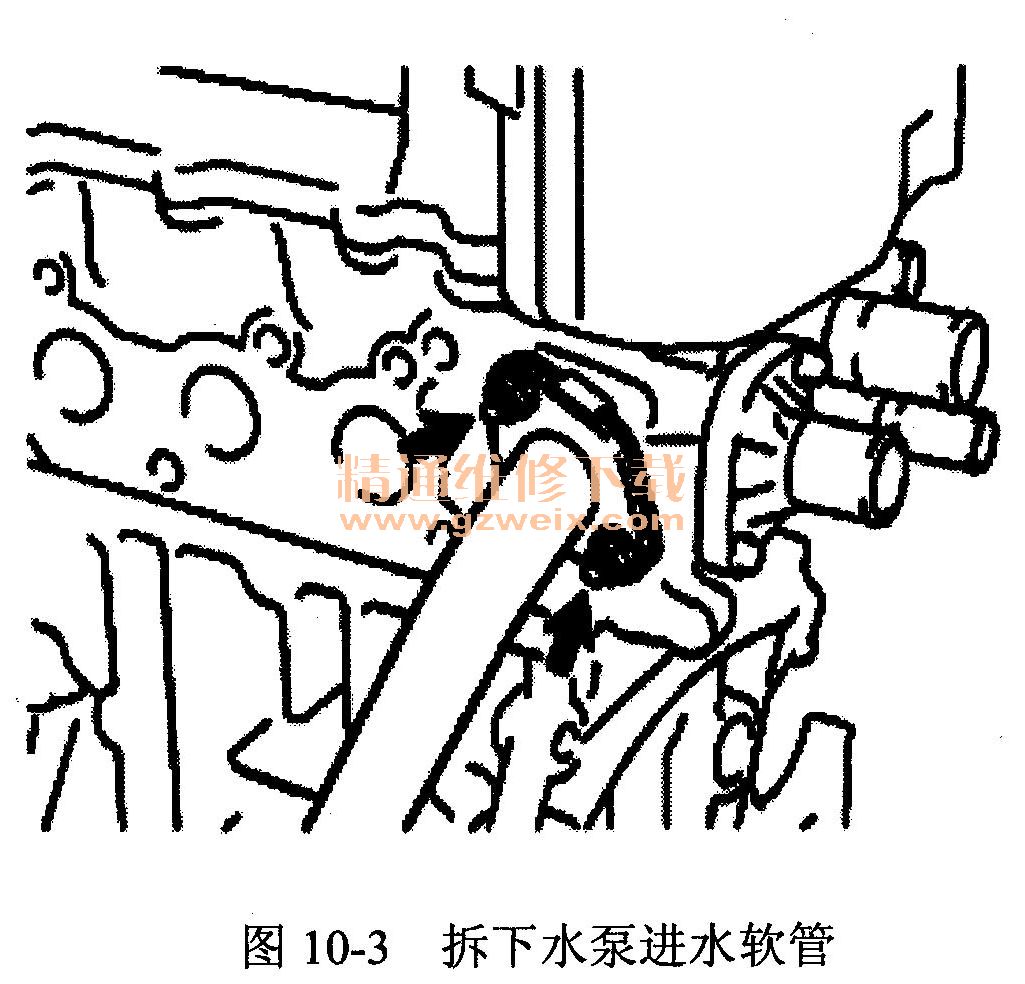

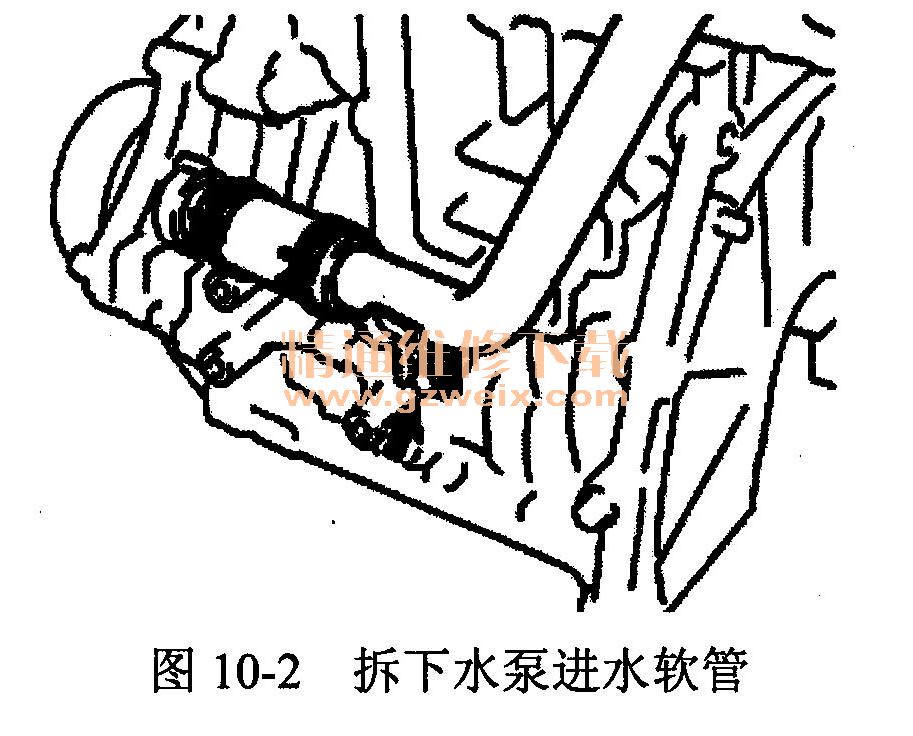

    2. 按图10-2和图10-3所示的顺序拆下水泵进水软管。

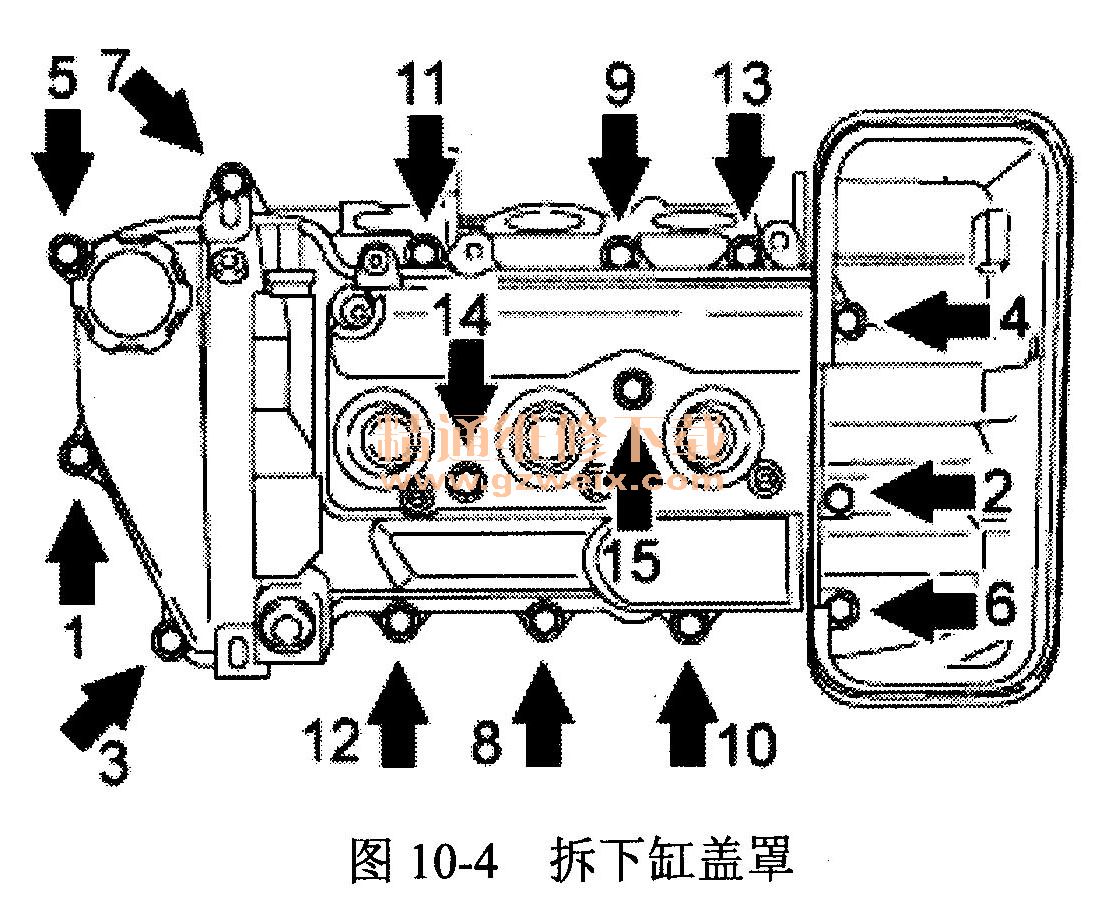

    3拧下箭头所示螺栓，拆下缸盖罩如图10-4所示。

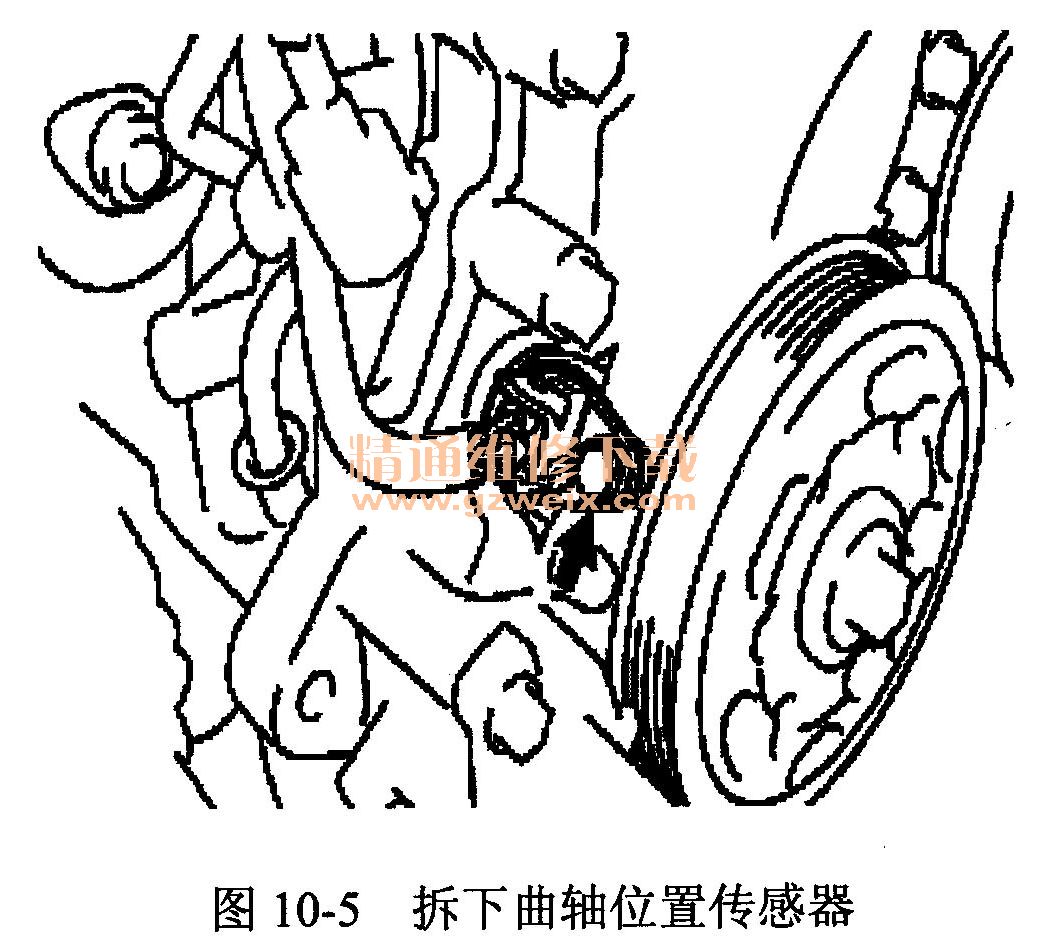

    4拆下曲轴位置传感器，如图10-5所示。

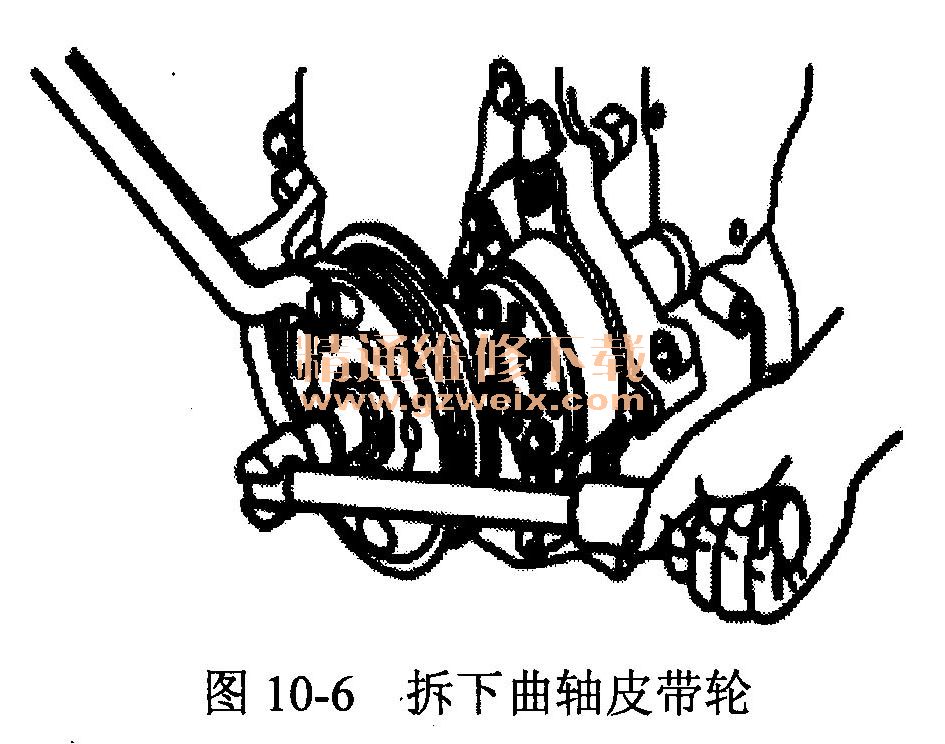

    5．拆下曲轴皮带轮如图10-6所示。

    6．拆下油底壳。
    7．拆下机油收集器。

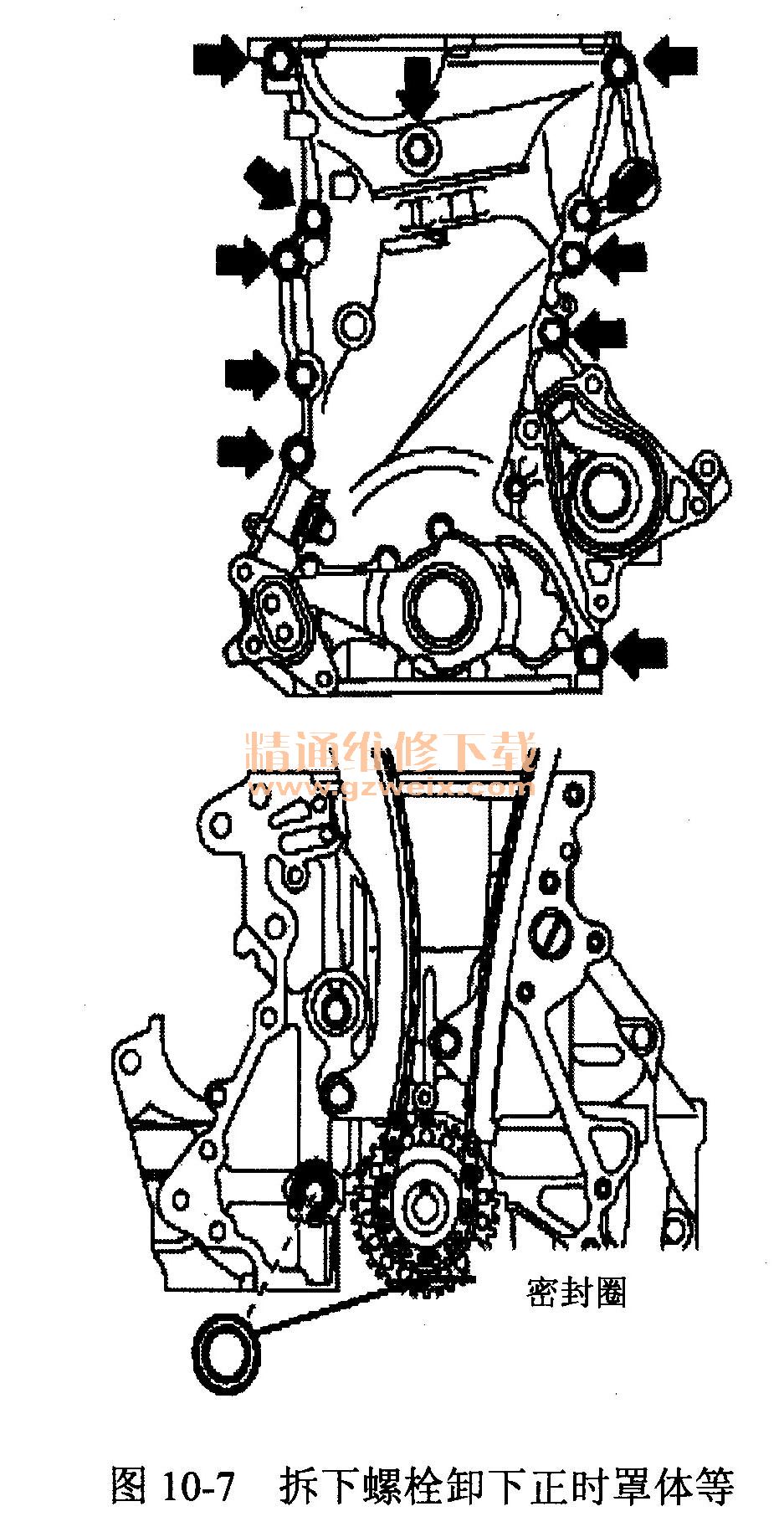

    8．拆下图10-7箭头所示螺栓，卸下正时罩体，取下主油道上的密封圈。

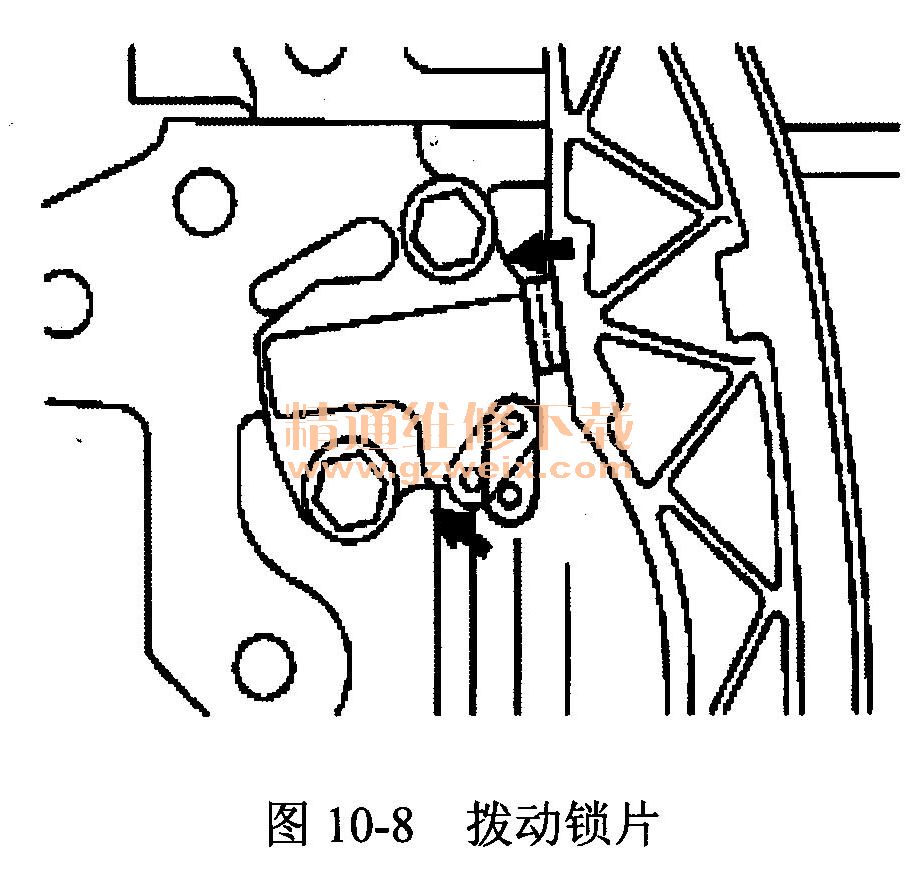

    9．将锁片按顺时针方向拨动，如图10-8所示，同时按下柱塞，松开张紧板。

    10．按紧柱塞的同时，把专用工具插入锁片中的小孔，锁定柱塞，不让其弹出，如图10-9所示。

    11．卸下张紧板的螺栓，取出张紧板，取下正时链条。

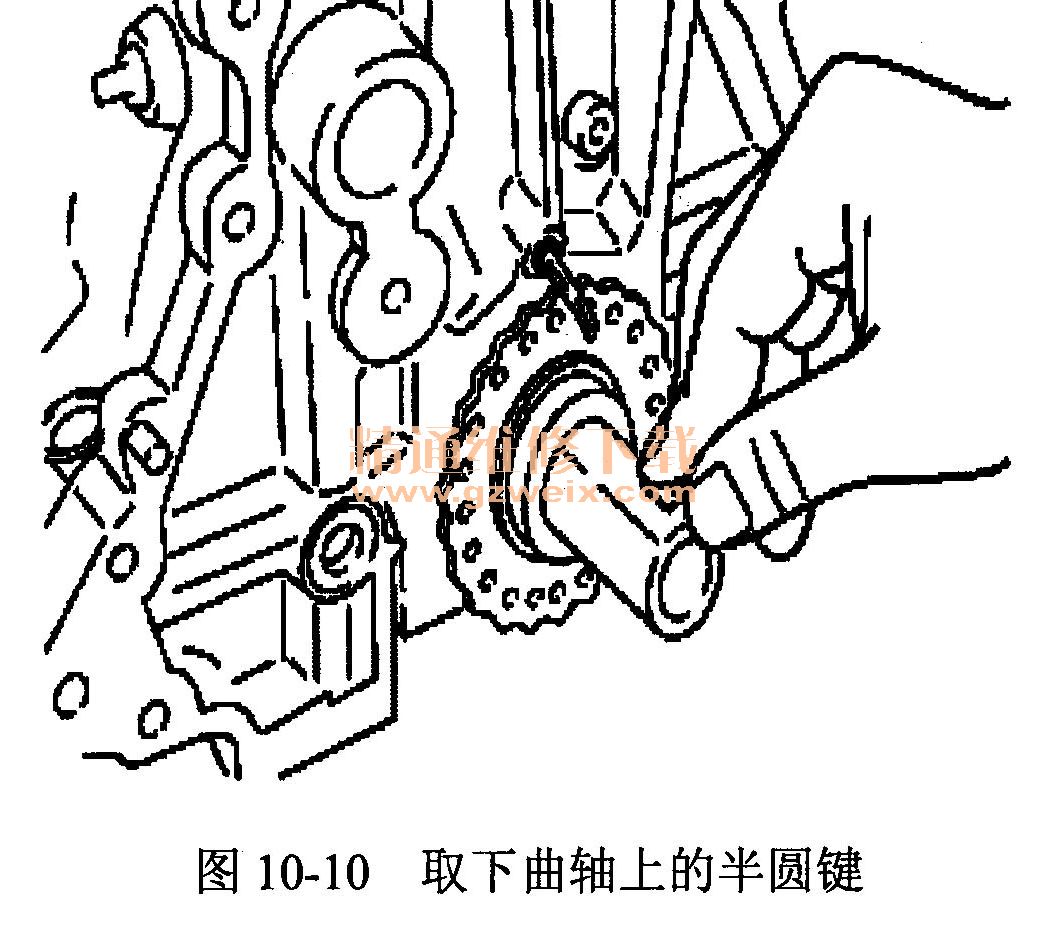

    12．卸下曲轴链轮，注意取下曲轴上的半圆键如图10-10所示。
