（二）正时链条的安装
    正时链条的安装步骤和方法如下。
    按与拆卸相反的顺序安装，应注意以下几点。
    1．安装链条前，和拆卸一样，把专用工具插入张紧器锁片的小孔，锁定柱塞不让其弹出。

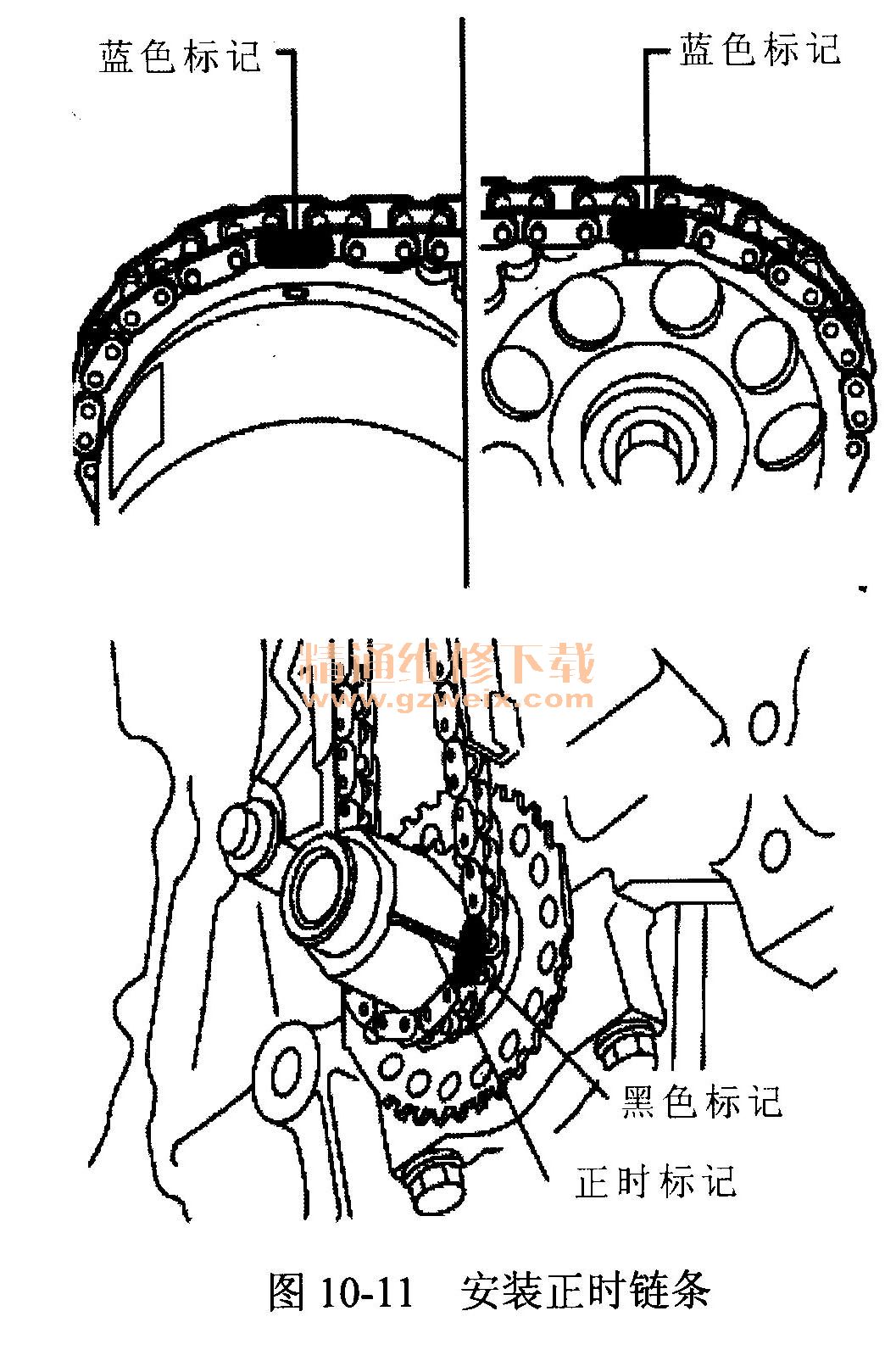

    2．如图10-11所示，安装正时链条，正时链条上着色链面朝向外侧，不得反装。把凸轮轴链轮的正时记号对着正上方，并且要把蓝色的链片分别对准排气凸轮轴链轮的正时记号，还要将黑色的链片对准曲轴链轮上的正时记号。

    3．稍微转动进气凸轮轴，如图10-12所示，使右边链条张紧，确认链条两侧、在导向板和张紧板安装位置，然后取下插入锁片小孔的专用工具；检查张紧器是否自动弹出，压紧张紧板；
