（二）安装方法
    1．装配好缸盖。
      （1）进气凸轮轴和排气凸轮轴装配时，进气凸轮轴和排气凸轮轴的前端齿轮的记号要对齐，如图11-50所示。

      （2）在凸轮轴正时齿轮装配好后，用22号梅花扳手或套筒转动凸轮轴至合适位置，如图11-51所示。

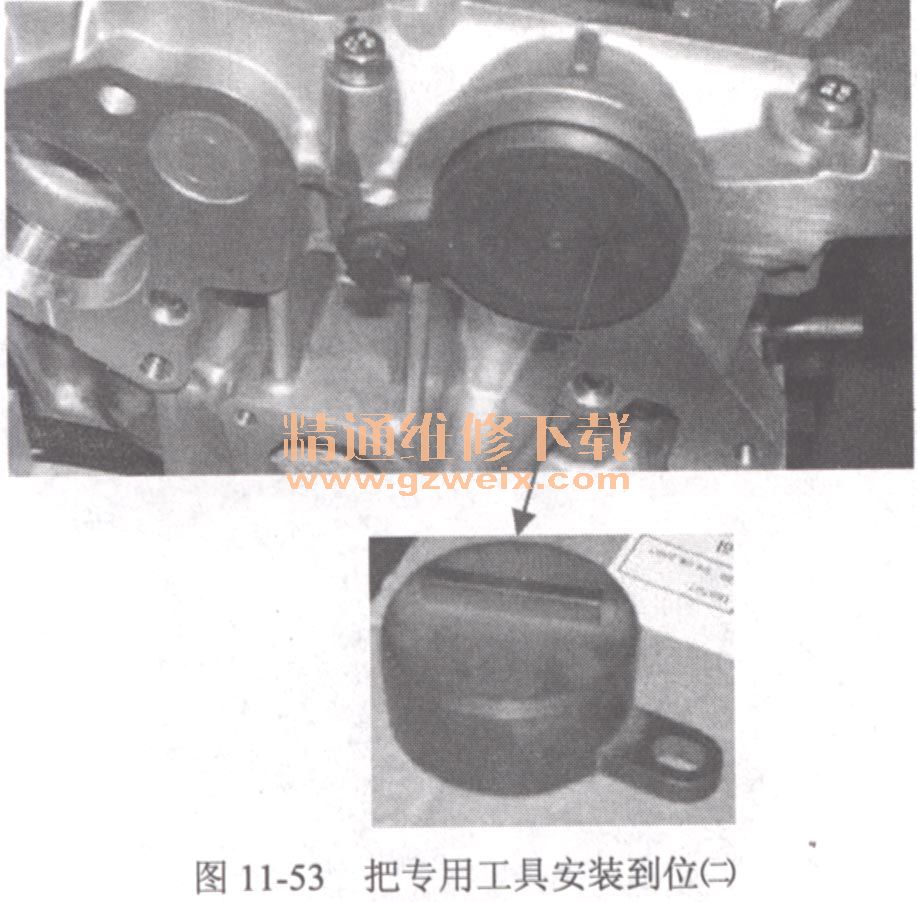

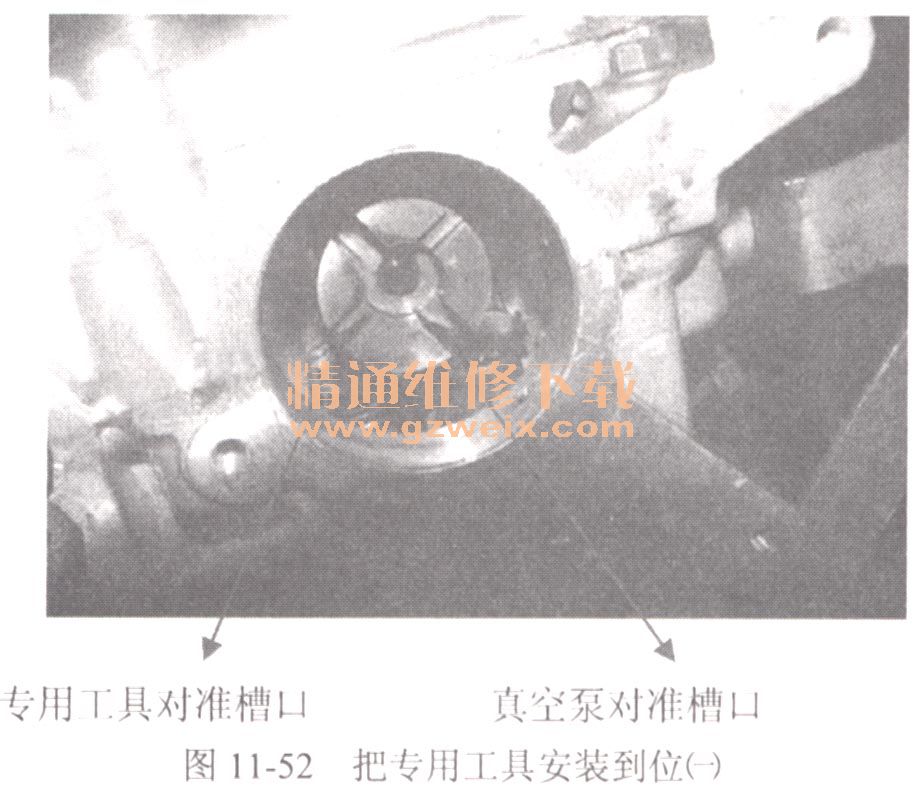

      （3）把专用工具安装到位，如图11-52和图11-53所示。


    2．把惰轮、水泵、凸轮轴正时齿轮、曲轴正时齿轮按规定力矩装配好。
    3．用22号梅花扳手套在固定曲轴正时齿轮的螺栓上，转动曲轴，使得曲轴正时齿轮上的横线记号与缸体同下框架的接触右平面线对齐，如图11-54所示。

    4．用17号套筒，连同垫片，将螺塞从曲轴定位孔处卸下，如图11-55所示。

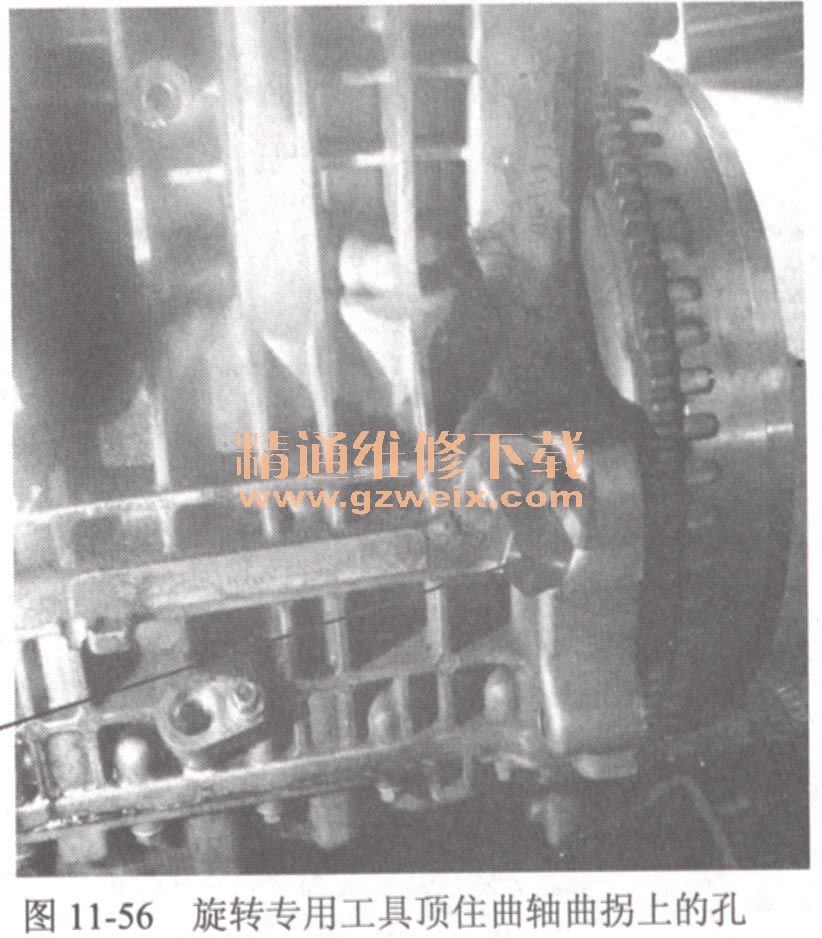

    5．用专用工具插入靠近飞轮的缸体上的孔后，旋转该工具正好顶住曲轴曲拐上的孔后，旋紧，如图11-56所示。

    6．用手稍许旋紧张紧器中心螺栓，但是不能固定死张紧器。
    7．装上正时带。
    8．用10号套筒固定住该中心螺栓，再用6 mm的内六角扳手顺时针旋转张紧轮，调节张紧器：首先使张紧轮的指针指向位置A，再逆时针回到位置C，最后旋转该指针到张紧轮“U”型缺口中（尽可能的使指针位于张紧轮“U”型缺口的正中间），使得张紧轮上的指针位于U形槽豁口中间位置，此时内六角扳手固定不动，用扭矩扳手以27 N -m士2.7N·m的力矩拧紧张紧轮中心螺栓（这时要确保张紧轮指针没有位移）。

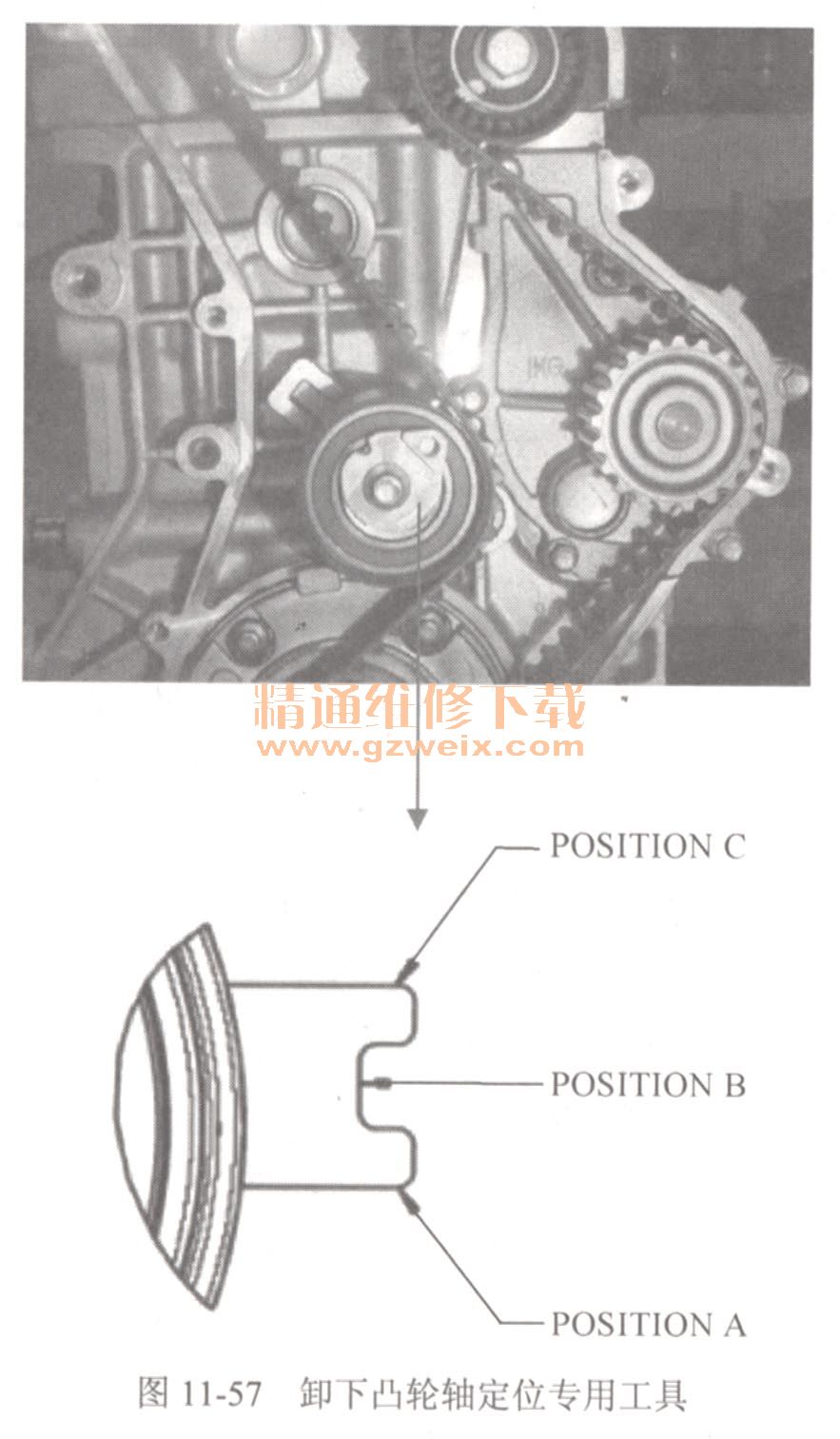

    9.卸下凸轮轴定位专用工具和曲轴定位专用工具，用22号梅花扳手套在固定曲轴正时齿轮的螺母上，顺时针转动曲轴，转动曲轴4圈左右，检查张紧轮上的指针是否位于U形槽豁口中间位置：若不位于U形槽豁口中间位置，则重新安装皮带张紧器总成和正时带；若位于U形槽豁口中间位置，则进行下步，如图11-57所示。

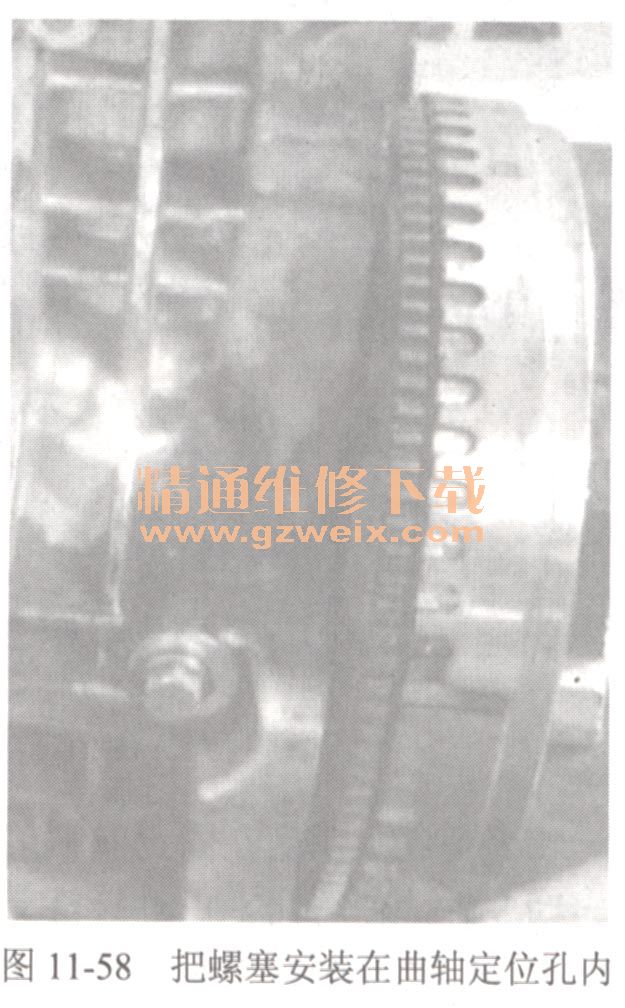

    10．用17号套筒，连同垫片，把螺塞安装在曲轴定位孔内，如图11-58所示。力矩为25±3N·m.
