斯巴鲁傲虎（OUTBACK）2.5L（H4SO）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2013-12-12 13:56:44

    三、OUTBACK（傲虎）轿车2.5L （H4SO）发动机正时带安装
    1）拆卸正时带张紧度自动调节器总成和正时带惰轮。
    ①把正时带张紧度自动调节器总成连接到垂直型挤压工具上。
    ②如图41所示，用294N或更大的力慢慢压下调节杆，直至调节杆对准缸体上的限位销孔。

③如图42所示，把直径为2mm的限位销插入限位销孔内，固定调节杆。

④如图43所示，安装正时带张紧度自动调节器总成。

⑤如图44所示，安装1号正时带惰轮。

    2）安装正时带。

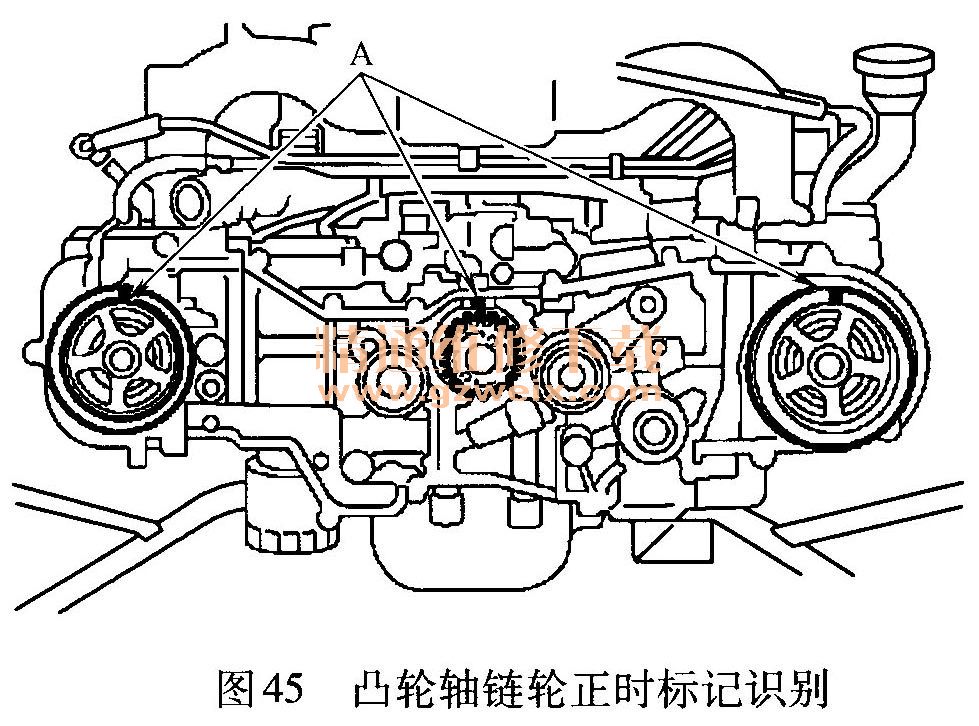

    ①用专用工具转动凸轮轴链轮，使正时标记A位于图45所示的位置。

    ②如图46所示，当正时带上的正时标记B与凸轮轴链轮上的正时标记A对齐时安装好正时带。

    ③如图47所示，安装2号正时带惰轮。

    ④确认正时带上的正时标记与凸轮轴链轮上的正时标记对齐后，从正时带张紧度调节器上拔出插入的限位销，如图48所示。

    3）安装正时带导轨：
    ①先暂时拧紧固定螺栓（图49）。

    ②用塞尺检查并调节好正时带与正时带导轨之间的间隙，如图50所示。

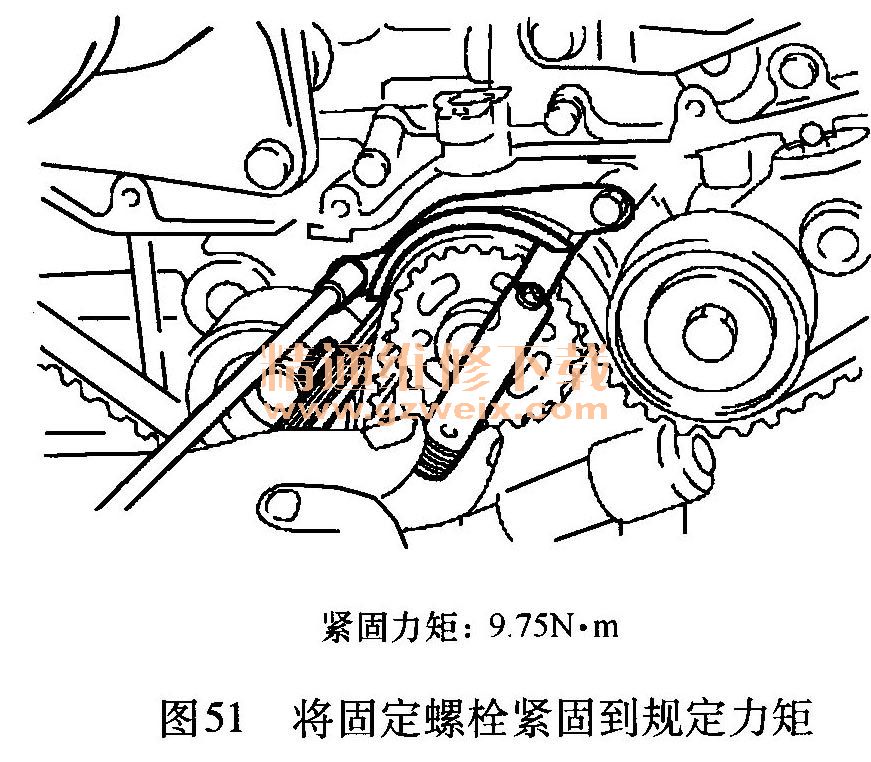

    ③如图51所示，将固定螺栓紧固到规定力矩。
