一辆行驶里程仅有7km，配置2.5NA发动机、CVT变速器的尚未销售的2015年傲虎新车，在进行PDI检查时发现组合仪表中间屏幕的车辆信息不显示（如图1所示），故障现象比较明确。

    故障诊断：技师连接诊断仪，读取组合仪表系统无故障码。
    查看维修手册电路端子图，如图2、图3所示。



    （1）测量组合仪表插头1号端子（蓄电池电源）和车身搭铁间电压，电压为蓄电池电压，正常。
      （2）测量组合仪表插头2号端子（点火电源）和车身搭铁间电压，电压为蓄电池电压，正常。
    （3）使用万用表测量组合仪表插头20号端子（GND和车身间的电阻，电阻测得小于1Ω，正常。
      （4）使用万用表测量组合仪表插头40号端子（GND环口车身间的电阻，电阻测得小于1Ω，正常。
    通过上述测量确认是组合仪表内部故障，因而造成组合仪表中间屏幕车辆信息屏不显示的故障。
    虽然该故障维修判断不困难，但是后续维修更换才是重点。
    确认组合仪表故障后，更换仪表过程和要点如下：
    （1）2015年傲虎更换仪表总成不需要防盗匹配。
    （2 ）仪表总成更换需要重写数据。
    具体步骤如下：

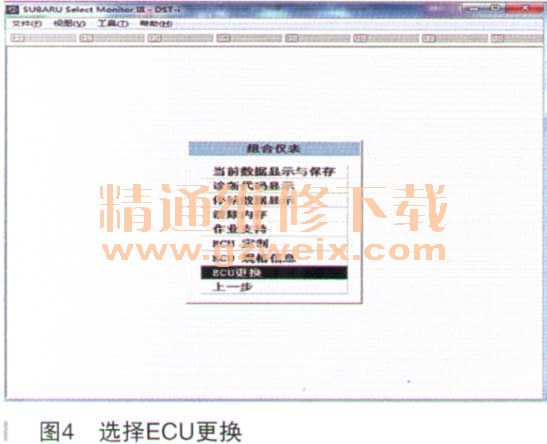

    （1）进入旧的组合仪表系统执行“ECU更换”，如图4所示。

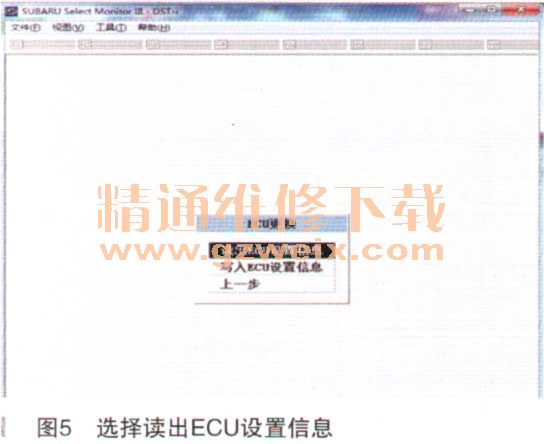

    （2）选择读出ECU设置信息，如图5所示。
