3．正时链单元的安装
    注意：拆卸前曲轴必须位于1缸上止点位置。
    1）将链轮推到曲轴轴颈上。

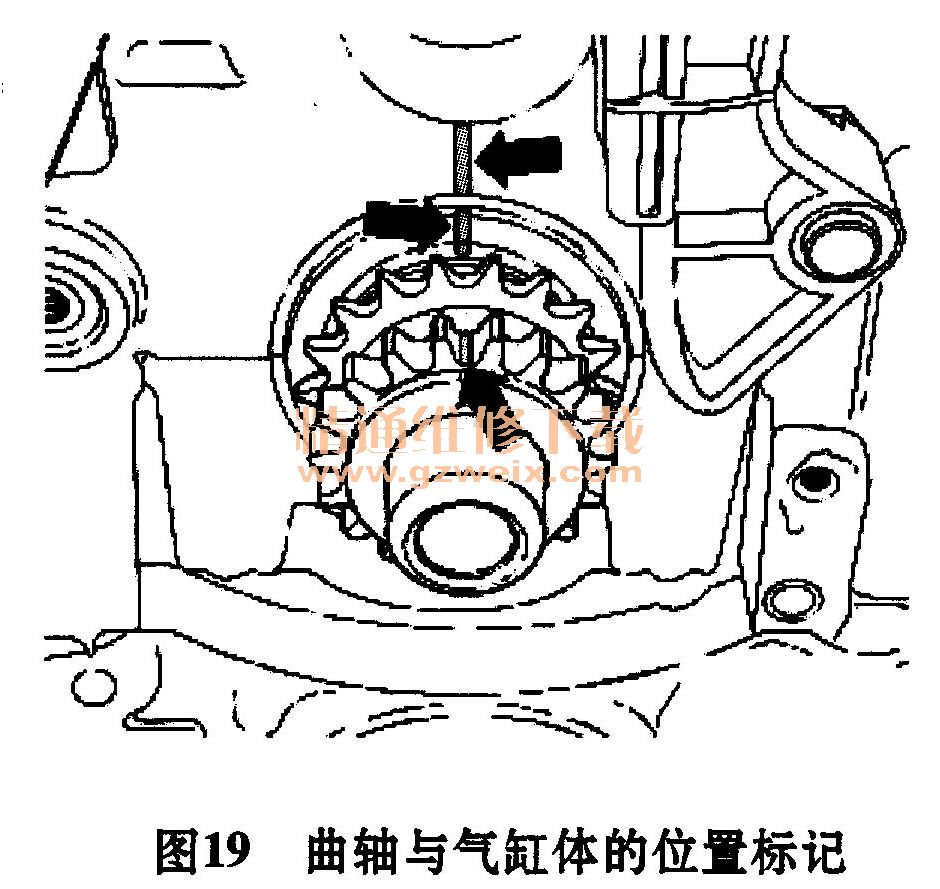

    2）用彩笔标明链轮、曲轴和气缸体的相对位置。链轮上的凸起必须插入曲轴轴颈的键槽中（箭头），如图19所示。

    3）将机油泵的传动链装到链轮上，同时将机油泵链轮装到机油泵的驱动轴上。注意机油泵传动链的转动方向标记。机油泵链轮在机油泵驱动轴上的安装位置只有一个（箭头所示），如图19所示。
    4）用固定支架T10172固定住机油泵链轮。
    5）安装新的固定螺栓。拧紧力矩：20N·m＋1/4圈（90°）。
    6）将链条张紧器安装到机油泵驱动链上，并安装固定螺栓。拧紧力矩：15N·m。
    7）用旋具将张紧弹簧卡入螺栓上。注意不要旋转曲轴。
    8）用手将新的固定螺栓拧紧，固定链轮。
    9）将正时链条放到曲轴链轮、凸轮轴链轮上，并用新的固定螺栓固定，用手拧紧。注意正时链条的转动标记。
    10）安装链条张紧器，并将固定螺栓用9N·m的力矩拧紧。
    11）从链条张紧器中拔出防松销T400119从而张紧正时链条。注意曲轴链轮和气缸体上的标记，它们必须对齐。
    12）如图17所示，用固定支架T10172将凸轮轴链轮1和5固定在此位置上，接着用50N·m的力矩拧紧螺栓2和螺栓4。
    13）旋出螺栓，并取下凸轮轴固定装置T10171 A。
    14）检查配气相位。
    15）用固定支架T10172把持住凸轮轴链轮，将两个固定螺栓继续旋转1/4圈（90°）。
    16）安装机油泵轮的盖罩。
    17）安装正时齿轮箱罩。
    其他的安装以与拆卸相反的顺序进行。
