2006款起路虎卫士装备244DT 2.4L柴油发动机正时校对方法
1.发动机正时链单元分解

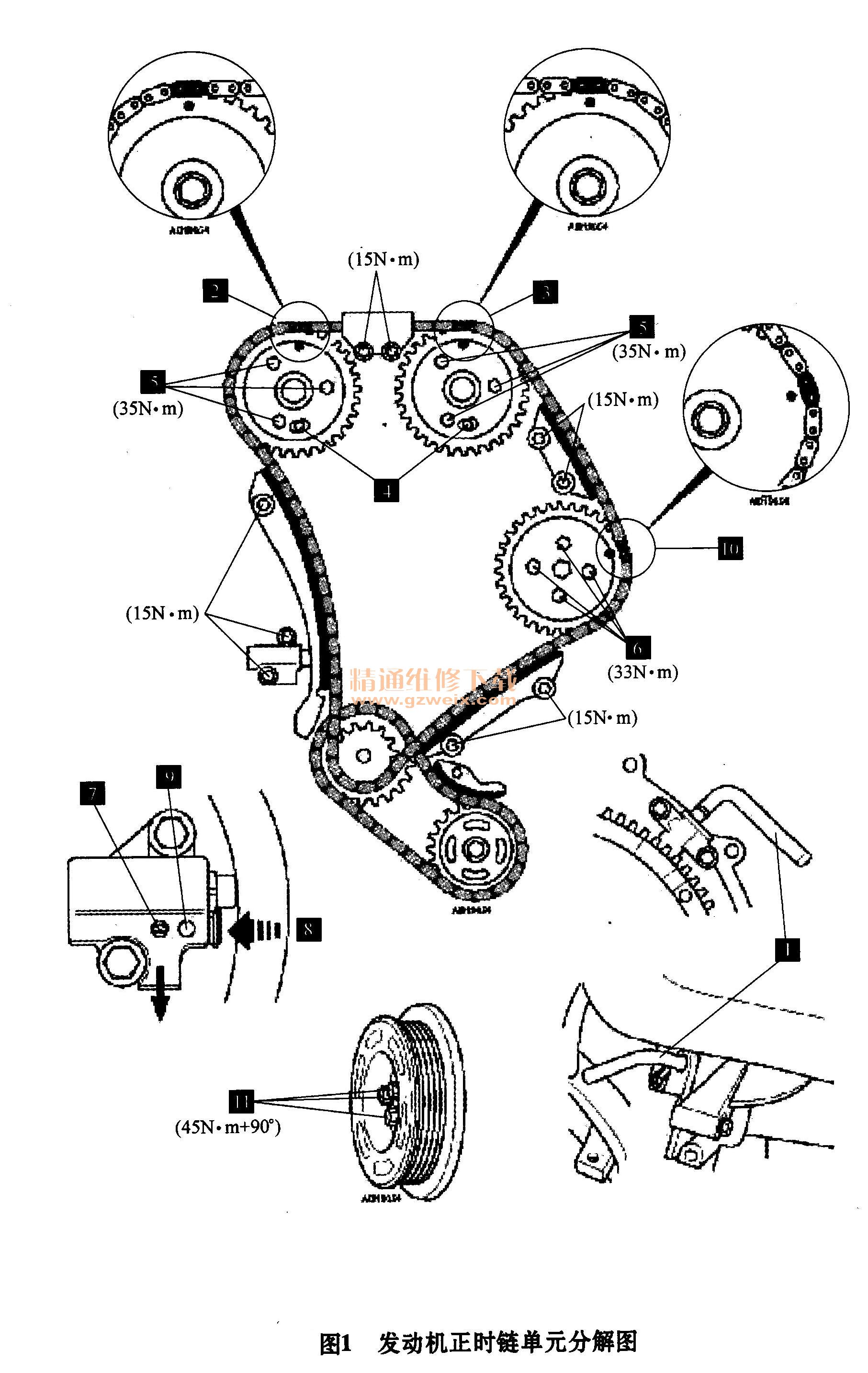

发动机正时链单元分解图如图1所示。
2.发动机正时链单元拆卸
说明:以下步骤中涉及的部件或标志以数字序号标明的,其位置如图1所示。
1)拆卸曲轴位置(CKP)传感器。
2)顺时针转动曲轴设定位置。
注意:发动机1缸在上止点(TDC)前50°。
3)安装飞轮正时销1。
4)确保每个凸轮轴链轮的正时标记2和3在12点钟位置对齐。
5)将6mm的钻头4插入凸轮轴链轮。
6)松开每个凸轮轴链轮螺栓和高压燃油泵链轮螺栓5和6。
7)锁定正时链张紧器在缩回位置。
8)释放棘爪7。
9)按下锁销8。
10)插入合适的直销9来锁住张紧器柱塞。
11)拆卸张紧器:
12)拆卸张紧器导轨,正日洲涟导板和正日洲涟。
3.发动机正时链单元安装步骤
说明:以下步骤中涉及的部件或标志以数字序号标明的,其位置如图1所示。
1)确保飞轮正时销1已经插入。
2)每个链轮上的正时标记对齐铜色链环节2、3和10。
3)确保链轮之间的正时链拉紧。
4)拆卸正时链张紧器的直销9。
5)拧紧每个凸轮轴链轮螺栓5,紧固力矩:35N·m。
6)拧紧高压燃油泵链轮螺栓6,紧固力矩:33N·m。
7)拆卸飞轮正时销1。
8)拆卸6mm钻头4。
9)顺时针转动曲轴两圈。
10)安装飞轮正时销1。
11)确保6mm钻头4可以装入。
12)如果无法装入钻头,重新安装正州涟条。
13)拆卸飞轮正时销1。
14)拆卸6mm钻头4。
15)拧紧曲轴带轮螺栓,拧紧力矩:45N·m+90°。
注意:曲轴带轮螺检只能使用一次。
