一辆行驶里程仅680km、配置3L AJ20 P6H发动机的2021年路虎卫士。该车行驶停车后车辆智能启停不工作。测试时将空调A/C关闭,车辆正常温度行驶后停车踩住制动踏板时车辆智能启停不工作,仪表显示自动停止/启动警告指示灯呈白色点亮,确认故障存在。
故障诊断:检查车辆无加装和改装物品,查询无相关维修历史。
以下情况会防止自动停止/启动系统停止发动机:①驾驶员引起的停止抑制因素:驾驶员禁用自动停止/启动系统,制动踏板未完全踩下,踩下加速踏板,打开了发动机罩,驾驶员车门打开,驾驶员安全带未系紧,气候控制系统在高于校准临界值的条件下操作,正在进行挡风玻璃除雾;②车辆系统引起的停止抑制因素:启动
蓄电池在低于临界值条件下的冷拖转启动功能,启动
蓄电池荷电状态低,外部催化转换器未达到或超过校准范围,发动机冷却液温度低于临界值;③环境引起的停止抑制因素:环境空气温度高于40℃,环境空气温度低于-5℃。
经过工作条件查询排除环境温度和驾驶员操作原因,确认故障事实存在。
连接诊断仪运行指导诊断检查车辆智能启停功能诊断检测,检测车辆12V辅助
蓄电池电荷和容量,冷启动条件符合工作条件且排除12V辅助
蓄电池故障。
继续运行诊断仪指导诊断,指引检查车辆48V混动
蓄电池正负极控制电缆无松动且无进水腐蚀和烧蚀现象。

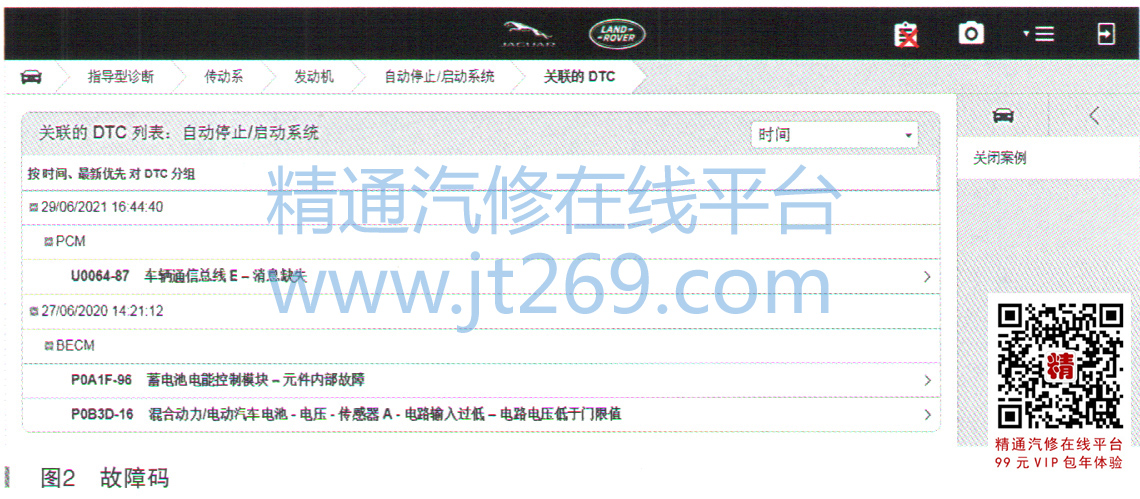

继续运行诊断仪指导诊断,指引参考BECM控制模块故障码:P0A1F-96蓄电池电量控制模块一部件内部故障,P0B3D-16混合动力/
电动汽车蓄电池电压感测“A”电路电压过低一电路电压低于临界值,如图2所示。
根据故障码P0A1F-96和P0B3D-16分析原因如下;
·皮带驱动一体式启动机/发电机系统故障
·直流一直流转换器系统故障
·发动机系统故障
·MHEV蓄电池故障

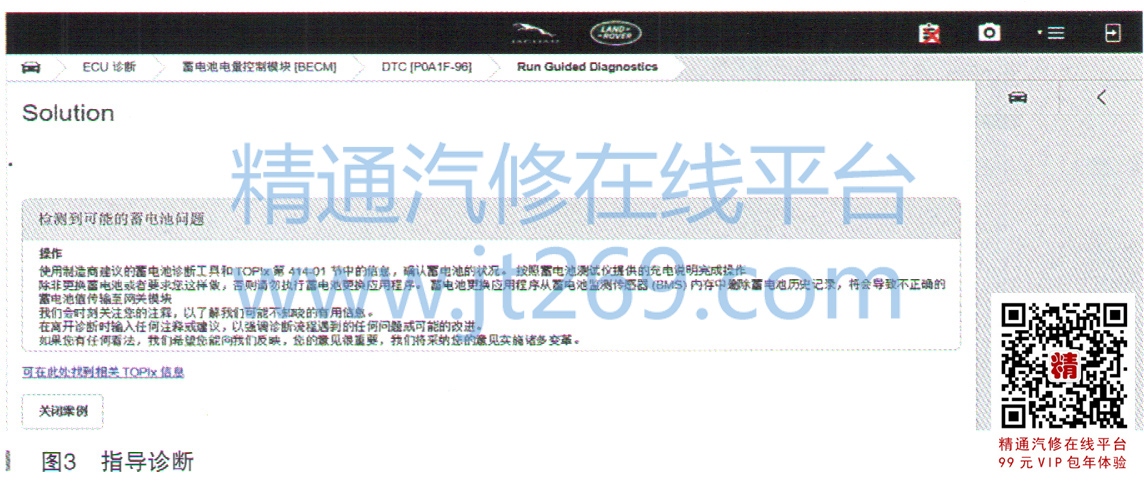

根据故障现象和故障码P0A1F-96运行指导诊断让检查MHEV控制电路,检查车辆MHEV电路插头无松动且无进水腐蚀现象,检查车辆48V发电机驱动皮带安装良好且无松动、损坏、打滑现象,检查发电机控制插头无松动和腐蚀现象。
继续运行指导诊断,使用检测仪E1080检测车辆辅助
蓄电池良好。
根据故障现象检查MHEV接线盒,检查接线盒控制插头无松动和进水腐蚀现象。拆下接线盒测量接线盒导通正常,无高电阻和断路现象。
读取车辆
蓄电池电量控制模块(BECM)软件为最新版本,读取故障码P0A1F-96、P0B3D-16,同时这两个故障码永久性存在且无法清除。
读取
蓄电池电量控制模块(BECM)
数据流,电力变频转换器控制模块D (EPICD)
数据流、启动机/发电机控制模块(SGCM)
数据流如图4所示。
