    2006款路虎揽胜装备368DT 3.6L柴油发动机正时校对方法
    1.发动机正时链单元分解

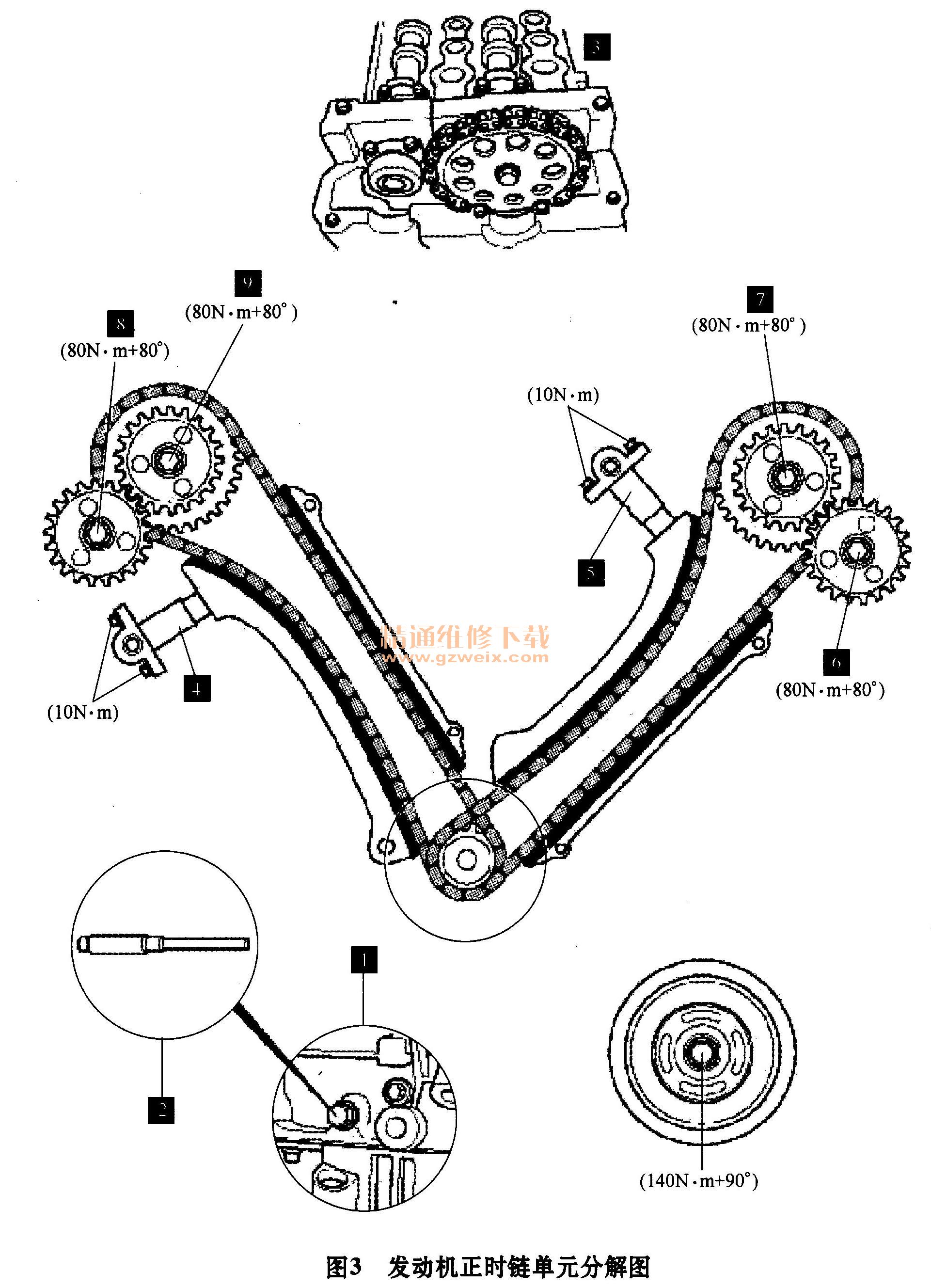

    发动机正时链单元分解图如图3所示。

    2.发动机正时链单元拆卸
    1)拆卸缸体上的堵头1。
    2)安装曲轴正时销2。
    3)顺时针缓慢转动曲轴,直到碰上正时销而停止。
    4)发动机1缸设置于上止点(TDC)位置。
    5)安装凸轮轴定位工具3,拧紧力矩:10N·m。如果定位工具不能安装,则转动曲轴360°。
    6)当凸轮轴定位工具紧靠气缸盖时,正时正确。
    7)拆卸正时链张紧器4和5。
    8)拆卸左侧凸轮轴链轮和左侧凸轮轴齿轮。
    9)拆卸左侧正时链条。
    10)拆卸右侧凸轮轴链轮和右侧凸轮轴齿轮。
    11)拆卸右侧正时链条。

    3.发动机正时链单元安装
    1)安装右侧正时链。
    2)安装右侧凸轮轴链轮和右侧凸轮轴齿轮,手动紧固螺栓。
    3)安装新的右侧正时链张紧器4。
    4)安装左侧正时链条。
    5)安装左侧凸轮轴链轮与左侧凸轮轴齿轮,手动拧紧螺栓。
    6)安装新的左侧正时链张紧器5。
    7)释放正时链条张紧器4和5。
    8)确保曲轴位于1缸上止点(TDC)位置。
    9)紧固左侧排气凸轮轴齿轮螺栓到80N·m+80°6。
    10)紧固左侧进气凸轮轴齿轮螺栓到80N·m+ 80°7。
    11)紧固右侧排气凸轮轴齿轮螺栓到80N·m+80°8。
    12)紧固右侧进气凸轮轴齿轮螺栓到80N·m+80°9。
    13)拆卸专用工具2和3.
    14)顺时针转动曲轴两圈,直到刚好位于1缸TDC位置之前。
    15)安装曲轴正时销2。
    16)顺时针缓慢转动曲轴,直到顶到正时销而停止。
    17)确保凸轮轴定位工具可以安装3。
    18)当凸轮轴定位工具紧靠气缸盖时,正时正确。
    19)如果不符合要求,重复前面的安装步骤。
