一辆行驶里程约16万km、配置5.0L SC V8 Petrol发动机的2013年路虎揽胜。该车行驶中仪表提示悬架故障。

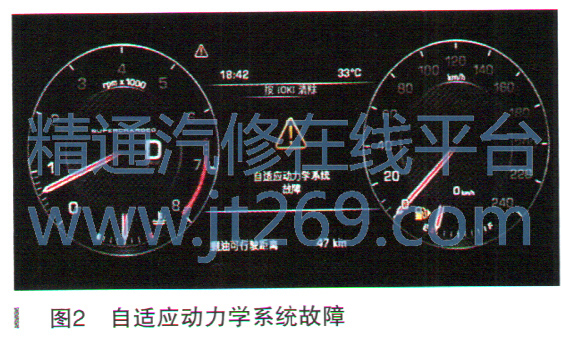

故障诊断：路试车辆，车辆偶尔转弯时仪表提示悬架故障（如图1所示），自适应动力学系统故障（如图2所示），操作悬架升降功能正常，熄火后再启动故障消失，行驶一段后再次出现悬架报警，检查确认故障存在。
客户描述车辆行驶一段后，车辆偶尔向右倾斜。此故障与环境温度无关，只在行驶中出现。检查车辆无加装和改装物品，检查底盘悬架部件无损坏变形现象。
连接诊断仪读取相关故障码，读取底盘控制模块CHCM有故障码“C1A06-14右后高度传感器一电路对地短路或断路”。
故障可能原因：
·右后高度传感器安装错误或损坏
·高度传感器接头松脱
·右后高度传感器电路对地短路、断路、电阻过高
·右后高度传感器电路对其他电路短路
·高度传感器内部故障
根据故障现象检查右后高度传感器，安装良好；检查右后高度传感器控制插头，无松动和进水腐蚀现象。
连接诊断仪读取底盘悬架模块

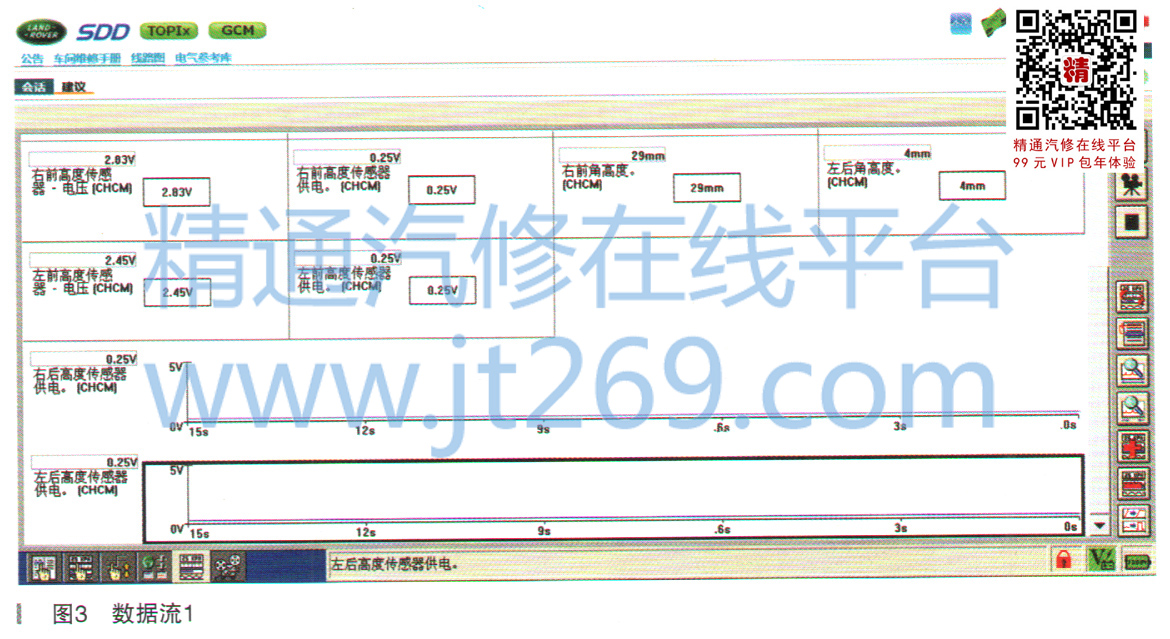

数据流，故障未出现时右后高度传感器供电0.25V，左后高度传感器供电0.25V，如图3所示。
路试观察
数据流，如图4所示，发现车辆转弯车身晃动时右侧后高度传感器供电有0-0.25V波动，电压波动时仪表报警灯点亮。
根据以上
数据流诊断，判断右后高度传感器信号电压存在低电位波形，存在对负极短路。
参考电路图（如图5所示）发现右后高度传感器线束分为两段，之间有插头C44-B2（如图6所示）。根据电路图分析怀疑线束存在短路故障。
