4）将凸轮轴链条安装在曲轴链轮上，使涂色的链节（A）与曲轴链轮上的TDC标记（B）对准，然后用键（C）将曲轴链轮安装到曲轴上。如图117所示。

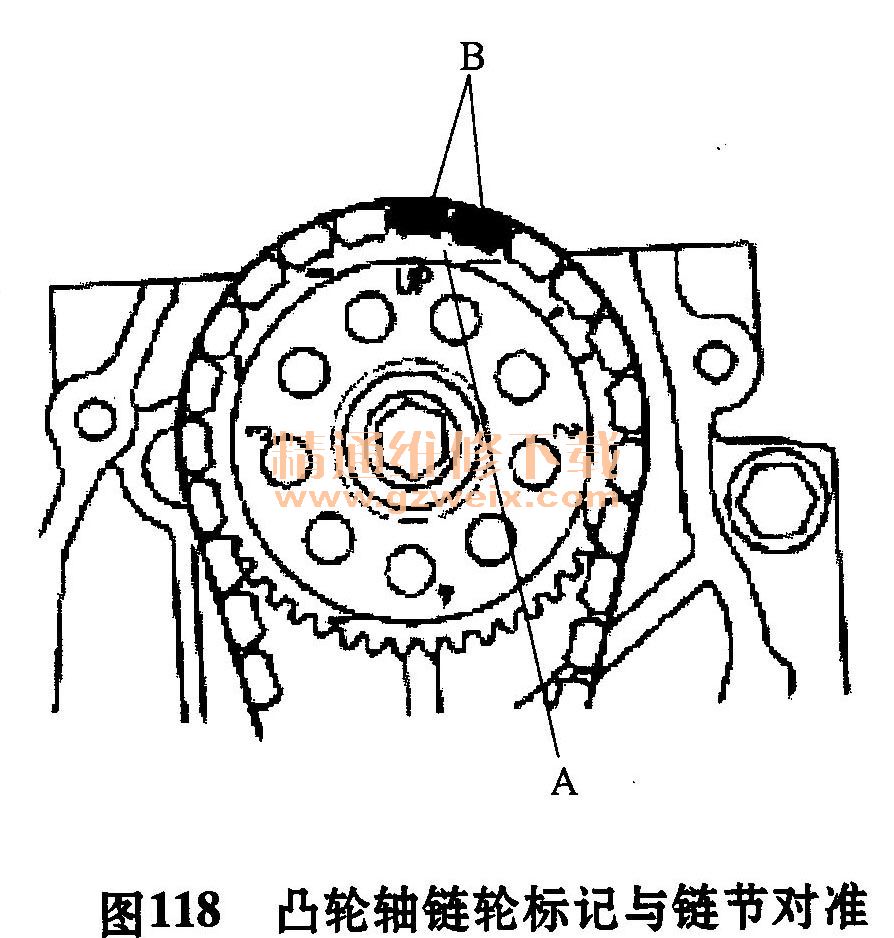

    5） L13 A3发动机：将凸轮轴链条安装到曲轴链轮上，使指针（A）对准两个涂色链节（B）的中间，如图118所示。

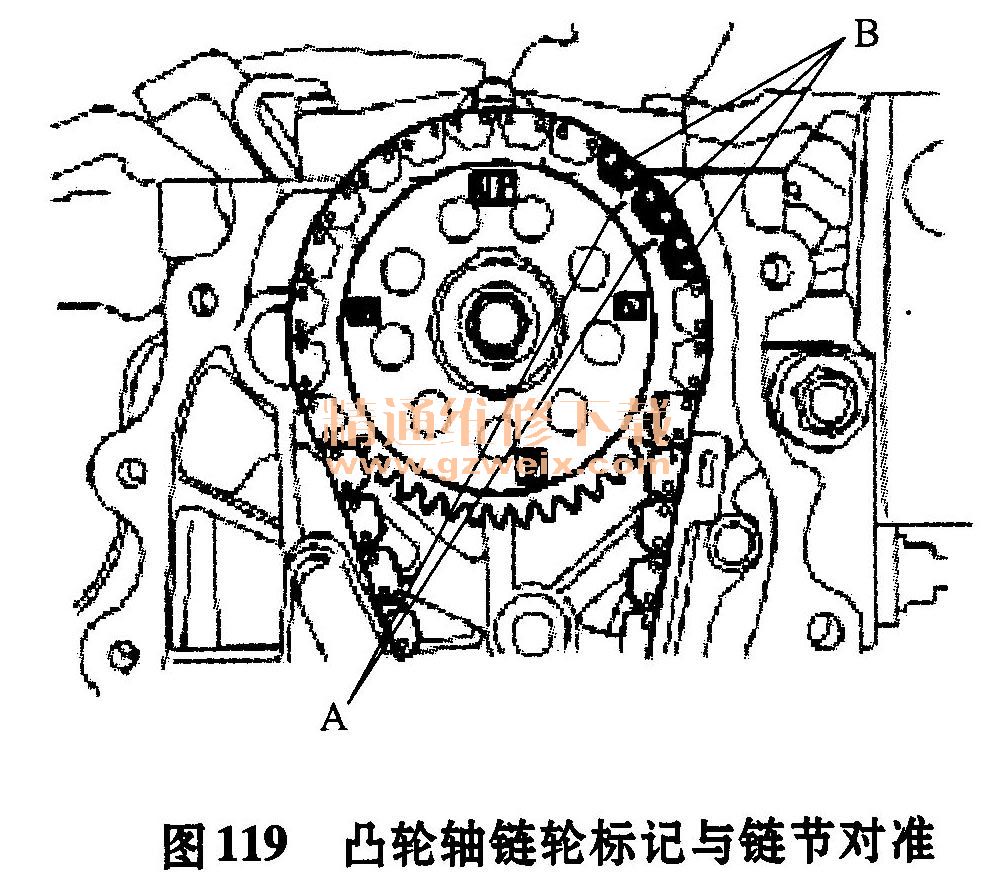

    6） L15Al发动机：将凸轮轴链条安装到曲轴链轮上，使指针（A）与三个涂色链节（B）对准，如图119所示。

    7）将新的发动机机油涂抹到凸轮轴链条张紧器安装螺栓的螺纹上。
    8）安装凸轮轴链条张紧器和凸轮轴链条导板。
    9）安装凸轮轴链条张紧器滑块，并松松地安装螺栓。
    10）在凸轮轴链条张紧器滑块的滑动表面上涂抹新的发动机机油。
    11）顺时针转动凸轮轴链条张紧器滑块以压紧凸轮轴链条张紧器，安装剩余的螺栓，然后紧固螺栓至规定力矩。
    12）检查凸轮轴链条箱油封是否损坏。如果油封损坏，更换凸轮轴链条箱油封。
    13）将所有旧的密封胶从链条箱接合面、螺栓和螺栓孔上清除。
    14）清洁并风干链条箱接合面。
    15）在气缸盖和链条箱的发动机气缸体接合面与螺栓孔内缘涂抹密封胶（P/N 08C70-K0334M ）。涂抹密封胶后5 min内安装零部件。
    16）安装CKP传感器脉冲板和链条箱。
    注意：加注发动机机油前，至少等待30min。安装链条箱后，至少3h内不要运行发动机。
    17）紧固铰链箱安装螺栓。清除链条箱接合部位多余的密封胶。
    18）安装气缸盖罩。
    19）安装线束夹，并连接CKP传感器插接器。
    20）安装发动机侧支座／托架总成。
    21）安装搭铁电缆。
    22）从发动机气缸体上拆下千斤顶和木块。
    23）安装油底壳。
    24）安装曲轴带轮。
    25）安装水泵带轮，并松松地安装水泵带轮安装螺栓。
    26）安装惰轮。
    27）安装交流发电机托架安装螺栓。
    28）安装传动带。
    29）拧紧水泵带轮安装螺栓。
    30）安装挡泥板。
    31）安装右前轮。
    32）执行CKP模式清除／CKP模式学习程序。
