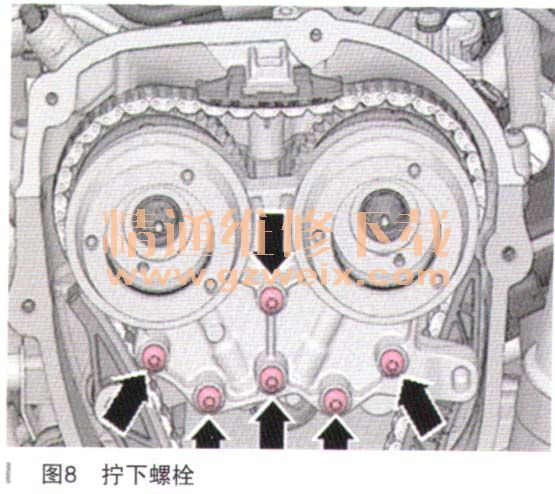

（4）拧下螺栓如图8中箭头所示，取下轴承桥。

    （5）用固定支架T10355将减震器转入位置“上止点”，如图9所示。减震器缺口必须对准正时链下盖板上的标记（如图9中箭头所示）。凸轮轴标斌如图9中1所示泌须指向上。

    （6）拆卸正时链下部盖板。
    （7）沿如图10中1箭头方I句按压机油泵的链条张紧器张紧卡箍并用定位销T40011卡住。拧出螺栓（如图10中1所示）并拆下链条张紧器（如图10中2所示）。

    （8）拧出螺栓（如图11中箭头所示）。

    （9）拧入装配杆T40243（如图12中箭头所示）。压紧并固定链条张紧器的卡环（如图12中1所示）。沿箭头方向缓慢地按压并固定装配杆T40243。

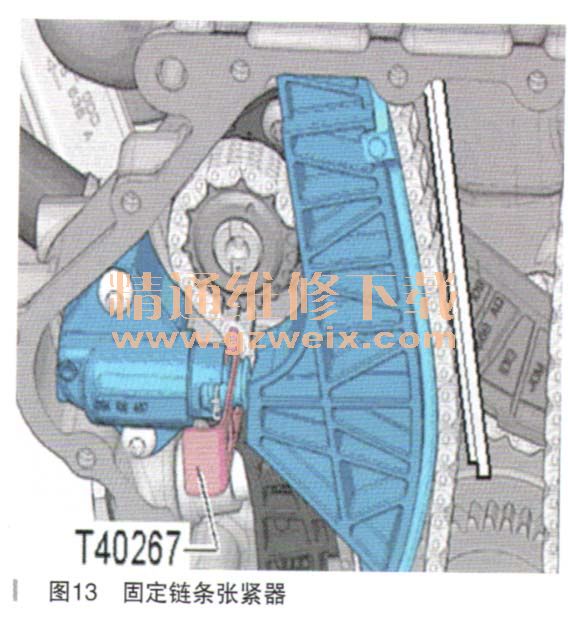

    （10）用捅入定位工具T40267固
    （11）拆卸装配杆T40243.
    （12）将凸轮轴固定装置T40271/2拧到汽缸盖上并沿如图14中箭头方向2推入链轮的啮合齿中，必要时用装配工具T40266沿箭头方向1转动进气凸轮轴。将凸轮轴固定装置T40271/1拧到汽缸盖上。
