（13）接下来的工作步骤需要有第2位机械师协助。将排气凸轮轴用装配工具T40266沿箭头方向A固定。拧出螺栓（如图15中1所示），将张紧轨（如图15中2所示）向下推。将排气凸轮轴沿顺时针箭头方向A继续旋转，直到凸轮轴固定装置T40271/1能够推入链轮啮合齿C箭头方向B。

    （14）拆卸滑轨（如图16中1所示），为此用螺丝刀打开卡子箭头，然后将滑轨向前推开。

      （15）拧下螺栓（如图17中箭头所示），拆下链条张紧器（如图17中1所示）。

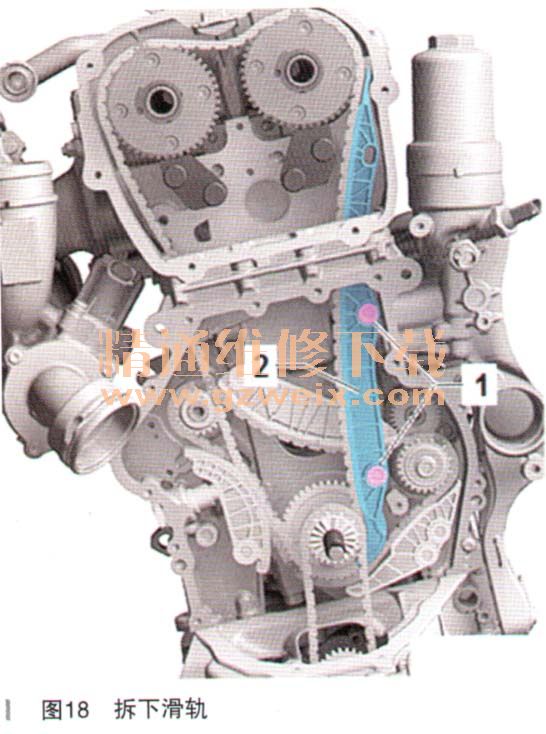

    （16）拧出螺栓（如图18中1所示），拆下滑轨（如图18中2所示）。

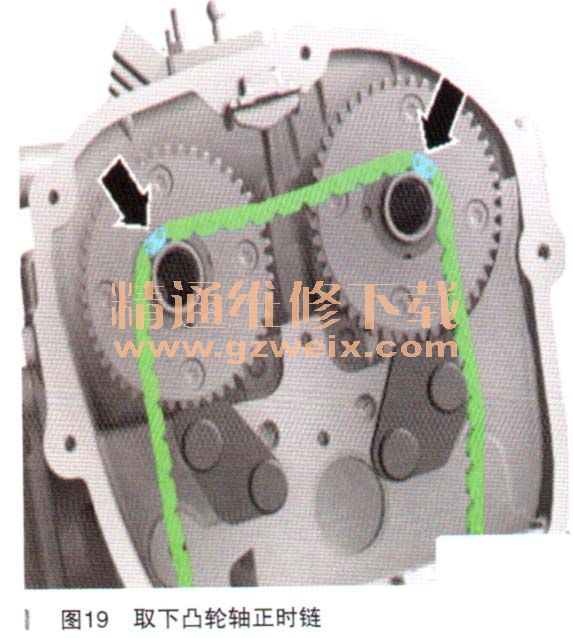

    （17）将凸轮轴正时链从凸轮轴齿轮上取下并挂到凸轮轴的销轴上（如图19中箭头所示）。

    （18）拆卸平衡轴正时链的链条张紧器（如图20中1所示）。

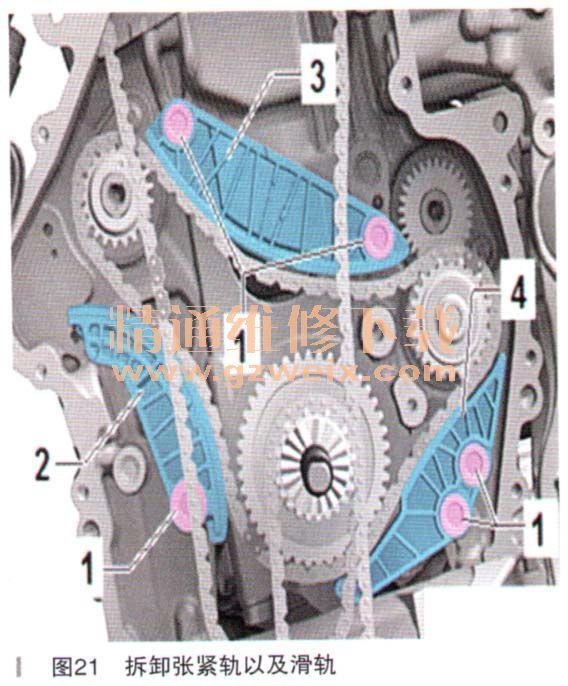

    （19）拧出螺栓（如图21中1所示）。拆卸张紧轨（如图21中2所示）以及滑轨（如图21中3和4所示）。

    （20）松开夹紧螺栓（如图22中A所示），拧出夹紧螺栓（如图22中B所示）。取出三级链轮，同时卸F机油泵驱动装置的正时链。取下凸轮轴正时链和平衡轴驱动链。
