2016年沃尔沃S60 LB4204T11(2.0T)发动机正时校对方法
来源:汽车维修技师  作者:佚名  2016-05-23 07:56:00

    1.特种工具
    (1)999 7497反向固定器,如图1所示。工具编号:999 7497。工具说明:反向固定器。工具挂板:21。

      2,拆卸
    (1)注意!本规程中的拆卸步骤可能包含安装详情。
    (2)需要拆卸的物件。
    ①右前轮。
    ②发动机支撑绝缘体,右。
    ③减震器。
    (3)拆下如图2所示螺丝。扭力:M6、10N.m。

    (4)小心!请确认部件位置正确,如图3所示。

    (5)使用专门工具:999 7497、如图4所示。

    (6)使用专门工具:999 7497-1、如图5所示。

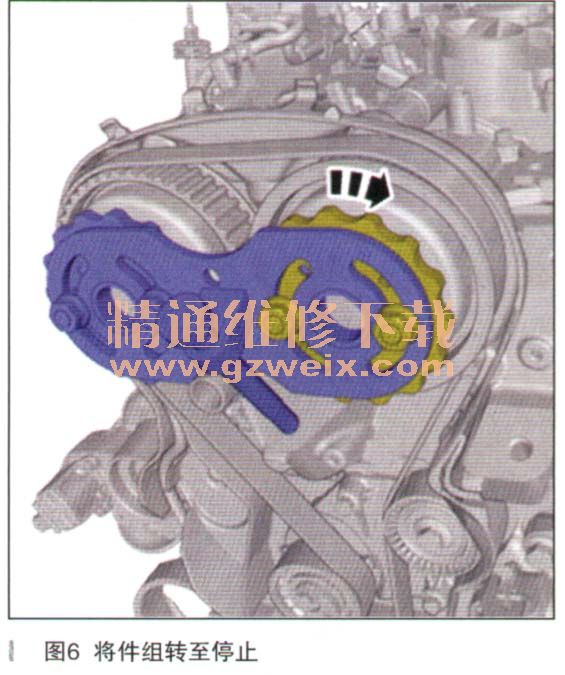

    (7)注意!请务必将件组转至停止,如图6所示。

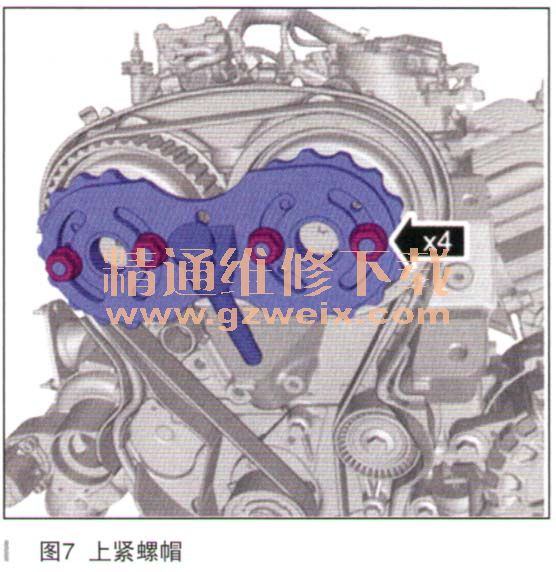

    (8)上紧如图7所示螺帽。扭力:M10,50N·m。

    (9)拆下如图8所示螺丝。

[1] [2] [3]  下一页
