TS-41SN自动变速器内部主要设计有如下电气部件:用于控制换挡的电磁阀有换挡电磁阀S1、压力控制电磁阀(S LC 1, SLC2, SLB 1)和变矩器锁止电磁阀SLU;用于采集运行状况的传感器有输入轴速度传感器( ISS )、输出轴速度传感器(OSS ),油液温度传感器;用于采集挡位位置信号的开关有挡位开关;用于辅助发动机启停系统的电磁式机油泵(EMOP )。换挡电磁阀S1为开关类型电磁阀(如图16所示)。
作为故障安全防护,S1通过断开或接通阀体中的油道,并松开强制锁止以防止发动机失速。压力控制电磁阀为线性控制电磁阀,通过脉宽信号实现对输出油压的调节控制。TCM通过3个压力控制电磁阀的组合控制,实现变速器挡位之间的切换和管路压力控制,此外,SLC1直接控制C1离合器,SLC2直接控制C2离合器,SLB1直接控制B1制动器(如图17所示)。
变矩器锁止电磁阀也为线性控制电磁阀,TCM通过向SLU施加电流以对变矩器离合器液压进行线性控制,实现变矩器锁止和滑动控制(如图18所示)。
电磁式机油泵的电磁元件构造与线性电磁阀相同,其功能仅是一个控制电磁阀(如图19所示)。TCM控制EMOP的打开和关闭,产生的液压力用以实现在白动停机期间离合器C1的接合,使发动机平稳地从停止状态过渡到运行状态。

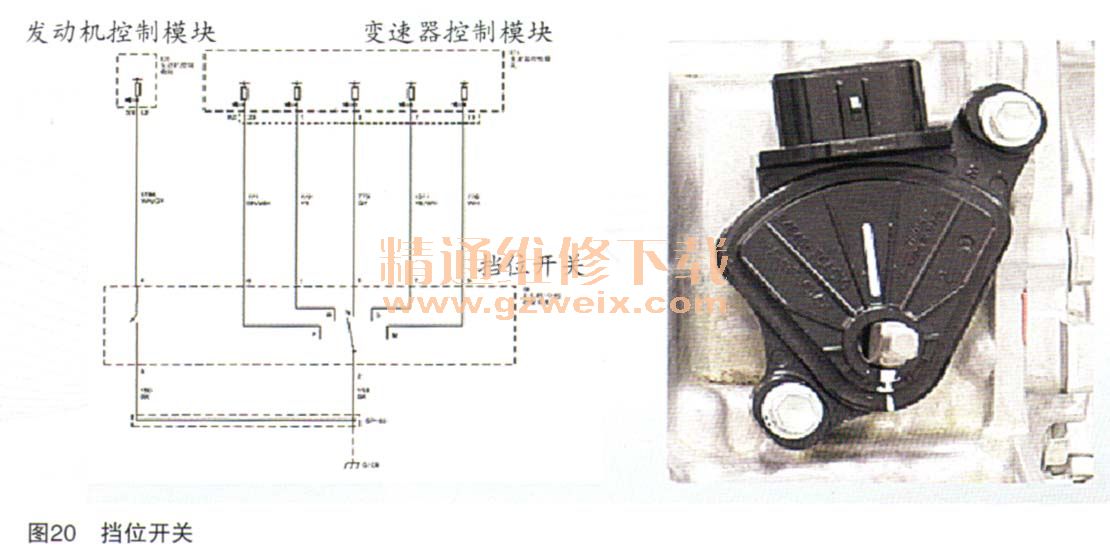

挡位开关为滑动触点结构形式,选择对应挡位后,开关内部对应的电路接通,从而将变速器换挡杆位置信息发送给TCM和ECM(如图20所示)。其中换挡杆位置信号发送给TCM进行换挡控制。当换挡杆置于P或N位置时允许发动机启动。
输入轴速度传感器采用2线霍尔型,用于监测直接挡离合器C2的转速(如图21所示)。TCM根据输入轴速度信号对发动机转矩、换挡正时和锁止进行控制。输出轴速度传感器同样也采用2线霍尔型,用于监测行星齿轮机构齿圈的转速(如图22所示)。
