（5）控制机构驱动链的拆却与安装

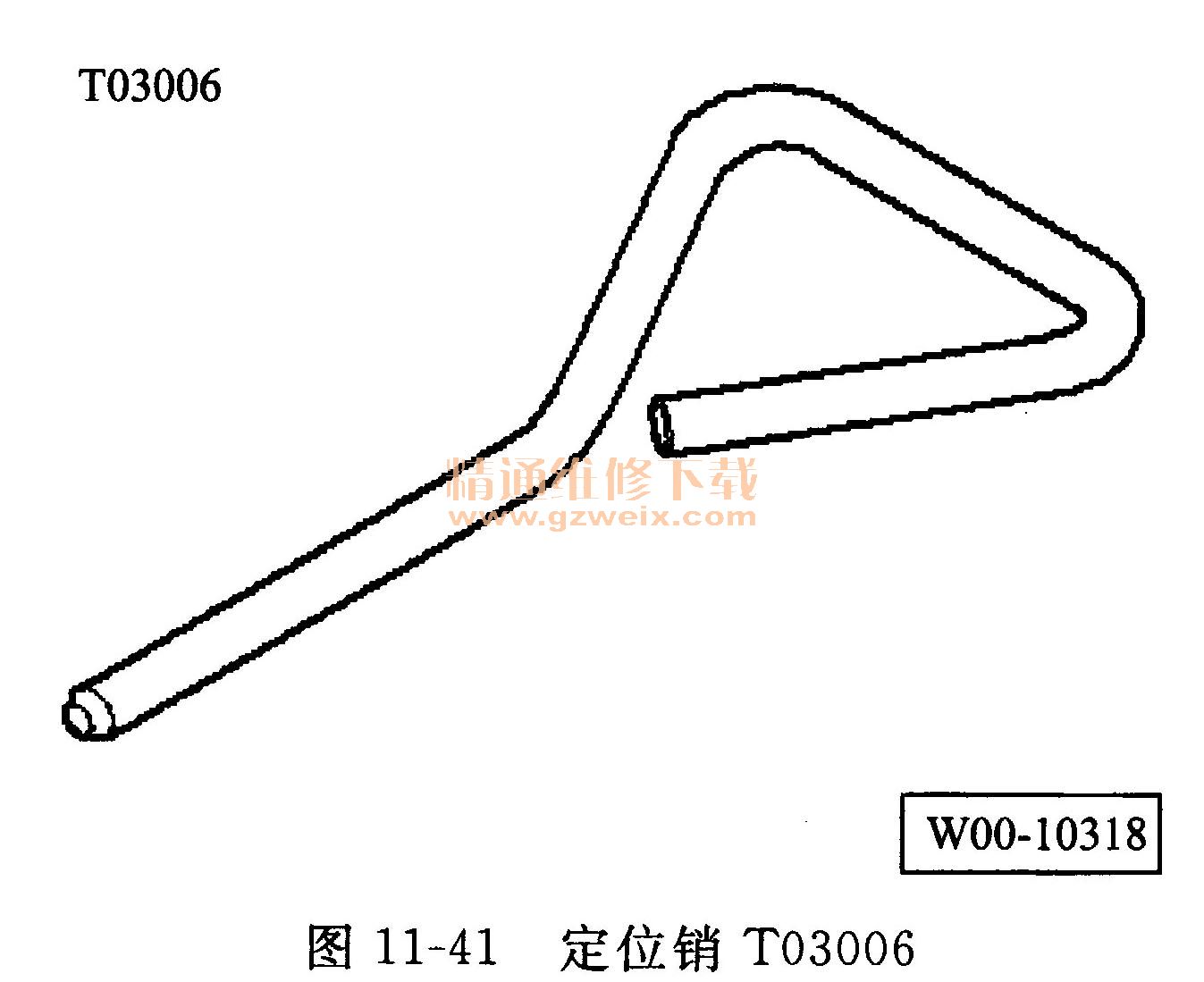

    所需要的专用工具如图11-41所示。

    拆卸步骤如下。
    以下步骤在变速箱已拆下的前提下进行。
    ①拆卸凸轮轴正时链。
    ②拆下正时链下部盖板。

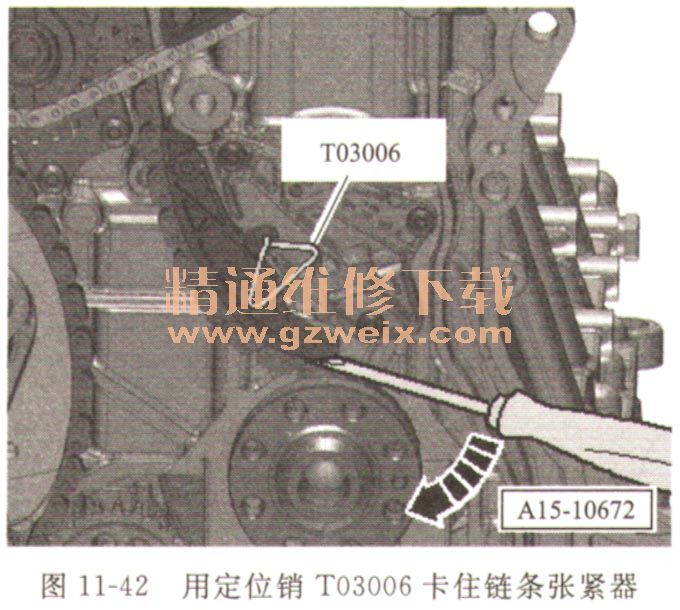

    ③沿箭头方向按压驱动链链条张紧器的滑轨，然后用定位销T03006卡住链条张紧器（见图11-42） 。

    对于用过的驱动链，转动方向相反时有损坏的危险。为重新安装驱动链，用彩色箭头标记转动方向。不得通过冲窝、刻槽等对驱动链做标记。
    ④拧出螺栓3，取下链条张紧器。

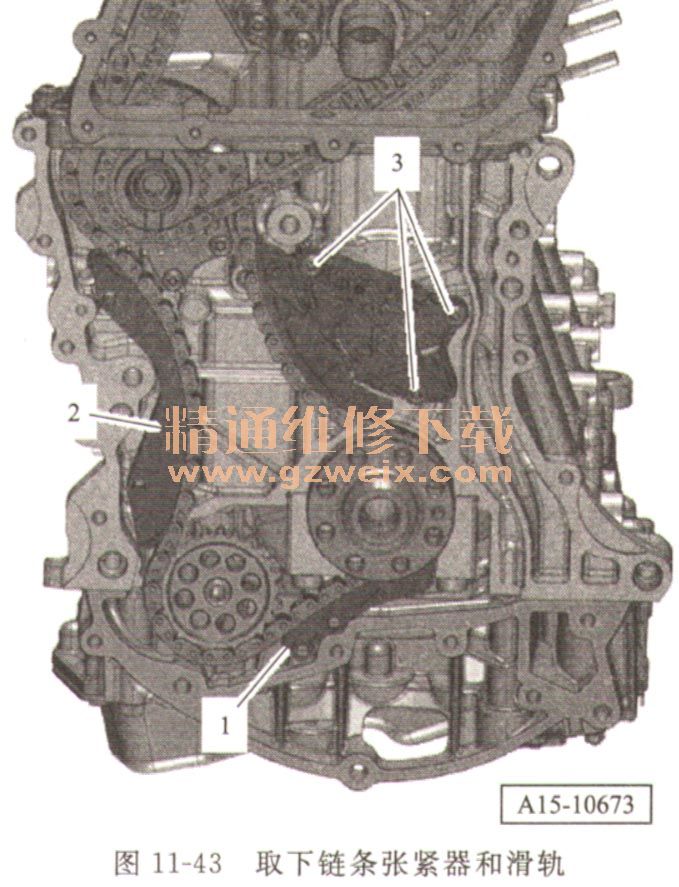

    ⑤取下滑轨1和2（见图11-43）。

    ⑥取下控制机构驱动链。
    安装以倒序进行，同时要注意下列事项。

    ①根据拆卸时所做标记把控制机构驱动链放到驱动链轮上。
    ②安装滑轨。
    ③安装链条张紧器，拧紧螺栓。
    ④按压驱动链的链条张紧器滑轨，然后取下定位销T03006。
    ⑤安装正时链下部盖板。
    ⑥安装凸轮轴正时链。
