以下内容适用于发动机275，在车型215、216、220、221、230中参考。
（1）检查凸轮轴的基本位置
①拆下汽缸盖外罩1。
②拆下风扇导风圈2；拆下风扇单元。
③将发动机置于汽缸1点火上止点（TDC）后30°曲轴转角处，沿发动机运转方向转动发动机曲轴，直至皮带滑轮/震器12上的30°曲轴转角标记与正时齿轮室盖罩上的标记（箭头所示）重合。不得反转发动机，否则发动机正时链会跳齿，从而损坏发动机。

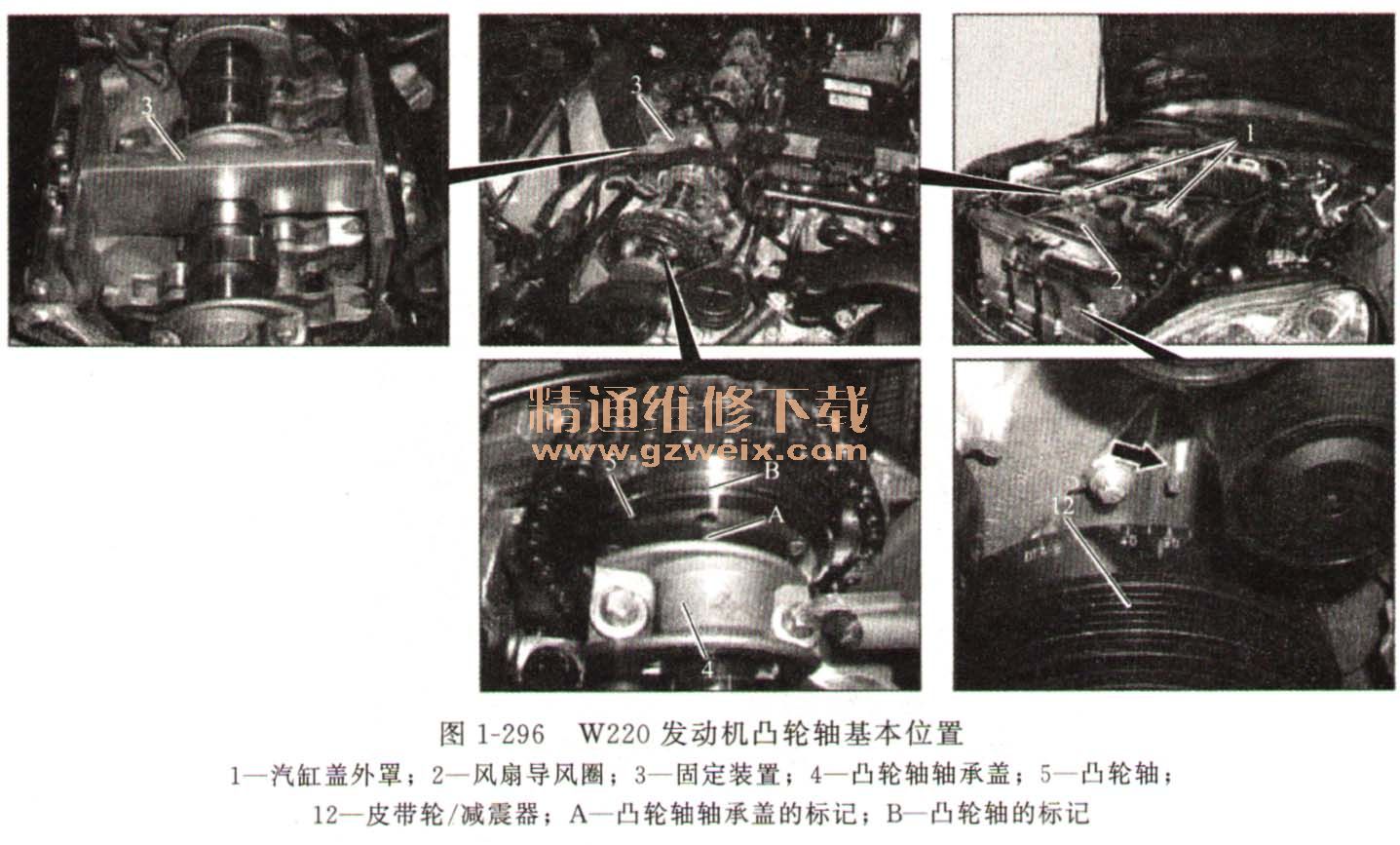

④检查凸轮轴的基本位置，只有两个保持装置3可以无应力地安装到左、右汽缸盖上时，凸轮轴的基本位置才是正确的。凸轮轴轴承盖4上的标记线A必须与凸轮轴5上的标记线B对齐。如果无法装配：调节凸轮轴的基本位置。以上提及操作部件位置见图1-296。

⑤反序安装。
（2）调节凸轮轴的基本位置
①排放散热器中的冷却液。
②拆下冷却液节温器外壳。
③拆下空气泵。
④拆下风扇导风圈1；拆下风扇单元。
⑤拆下汽缸盖外罩2。
⑥拆下左侧汽缸盖的前护盖。
⑦拆下右侧汽缸盖的前护盖。
⑧检查凸轮轴11的基本位置。
⑨拆下左侧凸轮轴链轮5的弹性挡圈4，然后拆下离心机7安装：安装新的O形环8。
⑩松开凸轮轴链轮5、6的螺栓9。为松开螺栓9，转动凸轮轴11，以便将固定装置3无张紧力地安装在汽缸盖处。
