3．安装
     （1）检查曲轴目上点，曲轴的平面（如图19中箭头所示）必须保持水平。用防水笔在汽缸体（如图19中1所示）上做标记。

     （2）用防水笔标记3挡链轮轮齿（如图20中1所示）相对标记（如图20中2所示）的位置。

     （3）旋转平衡轴中间齿轮至标记（如图21中箭头所示）处，不要松开螺栓（如图21中1所示）。提示：传动链的彩色链环必须位于链轮标记上。可能存在的彩色链环的位置可以忽略。

     （4）装上平衡轴传动链，彩色链环（如图22中箭头所示）必须位于链轮标记上。

     （5）带标记（见图16中箭头）的凸轮轴正时链挂到凸轮轴轴颈上。
     （6）在3档链轮上装上机油泵驱动正时链。沿如图23中箭头方向将3挡链轮翻转至发动机并插到曲轴上。标记（如图23中箭头所示）必须相对。

     （7）在曲轴中拧入张紧销（见图18中B）并用手拧紧。用手拧紧夹紧螺栓（见图18中A）。

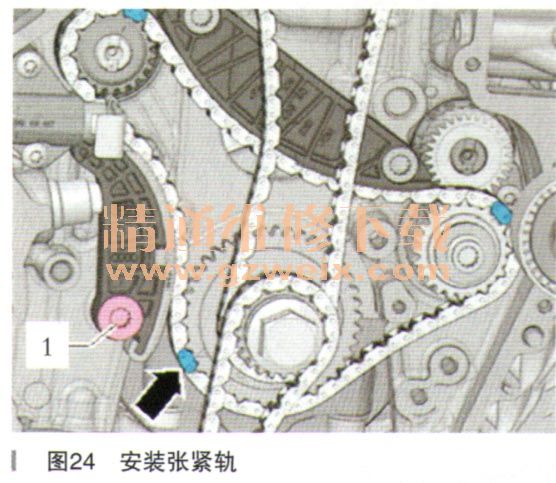

     （8）平衡轴传动链的彩色链环（如图24中箭头所示）置于3挡链轮的标记处。安装正时链张紧轨并拧紧螺栓（如图24中1）。

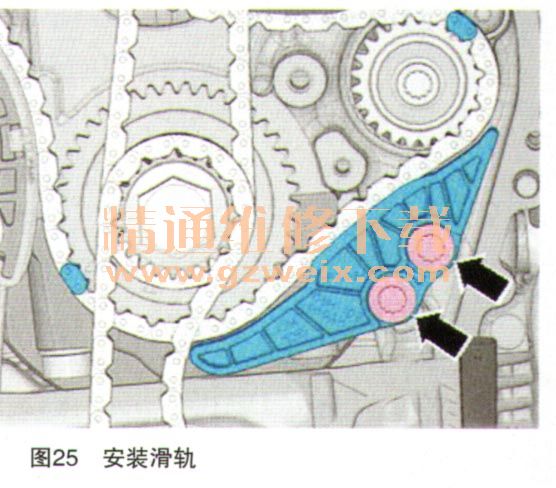

     （9）安装平衡轴传动链滑轨并拧紧螺栓（如图25中箭头所示）。

     （10）安装正时链链条张紧器（见图17中1）。
     （11）再次检查调节情况，正时链的彩色链环必须位于链轮标记处，如图26所示。提示：正时链的彩色链环必须位于链轮标记上。

     （12）可能存在的彩色链环的位置可以忽略。止时链置于进气凸轮轴

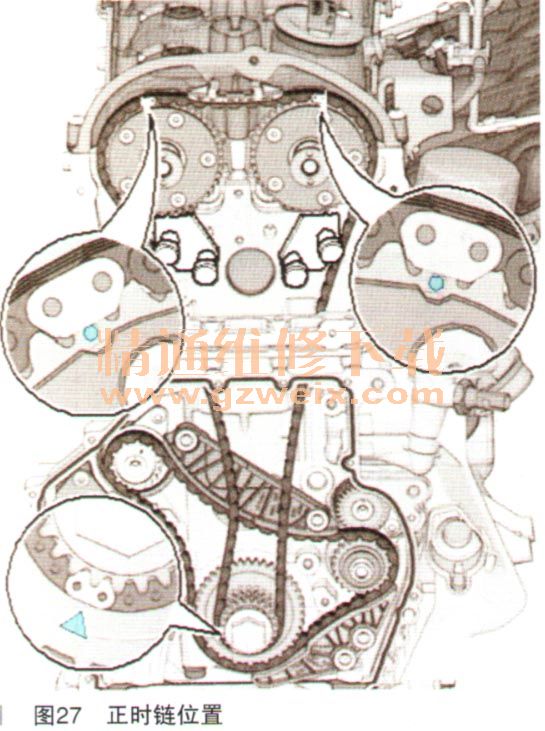

上。正时链置于排气凸轮轴上。正时链置于曲轴上并固定，如图27所示。

     （13）安装凸轮轴正时链的滑轨并拧紧螺栓（见图15中A）。
     （14）安装上部滑轨（见图14中箭头）。

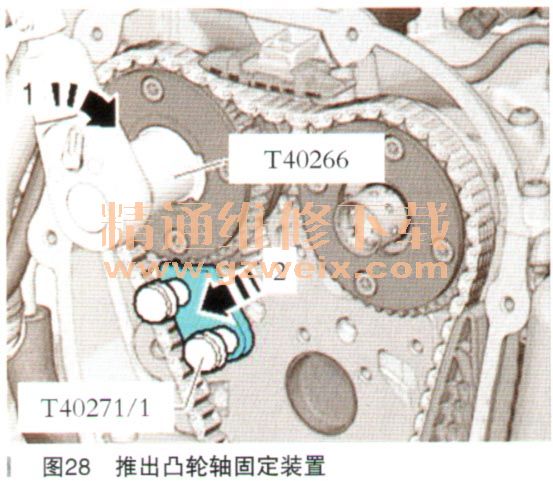

     （15）用安装工具T40266沿如图28中箭头方向1旋转排气凸轮轴。从链轮花键（如图28中2所示）中推出凸轮轴固定装置T40271 / 1并松开凸轮轴。拆卸凸轮轴固定装署T40271／1。

     （16）安装正时链张紧轨并拧紧螺栓（见图12中2）。
     （17）用安装工具T40266沿如图29中箭头方向1旋转进气凸轮轴。从链轮花键（如图29中2所示）中推出凸轮轴固定装置T40271/2并松开凸轮轴。拆卸凸轮轴固定装置T40271/2。

     （18）检查颜色链环相对于标记的位置，见图27。
     （19）安装机油泵传动链链条张紧器。拧紧螺栓（图7中1）并取下锁定销T40011，链条张紧器的钢丝卡箍必须紧贴油底壳上部件凹槽。
     （20）拧入螺栓（见图8中箭头）并拧紧。
     （21）插上轴承支架井用手拧入螺栓（见图6中箭头）。
     （22）取下定位工具T40267、见图20。
     （23）拧紧轴承支架的螺栓（见图6中箭头）。
     （24）安装控制阀。
     （25）安装正时链下部盖板。
     （26）安装减震器。
     （27）沿发动机运转方向旋转发动机2圈。提示：受限于传动比，在旋转发动机后彩色链环不再对齐。
     （28）安装正时链上部盖。
     （29）安装多楔带张紧装置。
     （30）安装多楔带。
     （31）其他安装步骤大体以倒序进行，安装过程中必须注意事项：完成对链条传动装置的作业后，必须匹配发动机控制单元中的匹配值。
