三、检查正时
    1．必备的专用工具、检测仪器以及辅助工具
     （1） 4件式千分表套件VAS6341，如图30所示。

     （2）千分表转接头T10170 A、如图31所示。

    2．方法
     （1）拆卸正时链上部盖板。
     （2）拆卸隔音垫（如图32中1所示）。

     （3）用套筒扳手接头，开口宽度24沿发动机运转方向转动曲轴，直至其与上部标记（如图33中箭头所示）对齐。拆卸汽缸1上的火花塞。

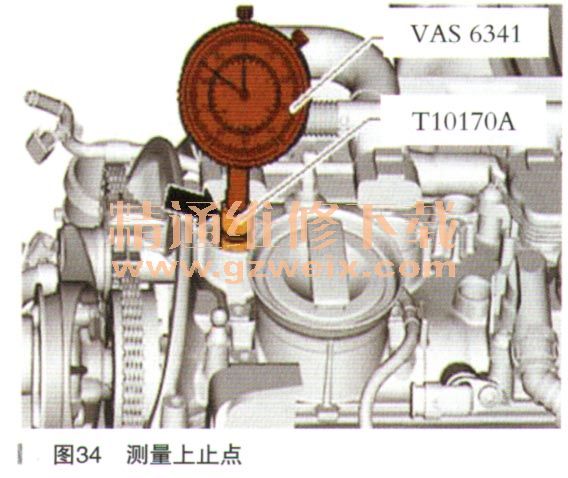

     （4）千分表转接头T10170/A拧入火花塞螺纹，直至限位位置，如图34所示。用加长件T10170A/1将千分表VAS6341装入限位位置，并用夹紧螺母（如图34中箭头所示）夹紧。沿发动机运转方向缓慢地旋转曲轴，直至达到最大指针摆幅。如果达到最大指针摆幅（指针换向点），则螺栓位于上止点。提示：使用带套筒扳手接头，开口宽度24的棘轮旋转减震器。曲轴转过上止点后，必须沿发动机运转方向将曲轴再次旋转2圈。不要逆着发动机运转方向旋转发动机。

     （5）减震器切日必须与正时链下部盖板（见图4中箭头）上的箭头标记相对。凸轮轴链轮的标记（见图4中1）必须与汽缸盖上的标记（见图4中2和3）相对。
