2015-2016年宾利飞驰4.0TV8(4.0TCYCB)正时校对方法
来源:本站整理  作者:佚名  2018-02-26 10:11:57

    2014-2016年宾利欧陆4.0T V8发动机正时校对方法相同。

    (一)拆卸与安装凸轮轴正时链条张紧器
    1一般信息
    只有拆下整个发动机和自动变速器总成后,才能拆卸凸轮轴正时链条张紧器。
    2.所需要的专用工具和维修设备

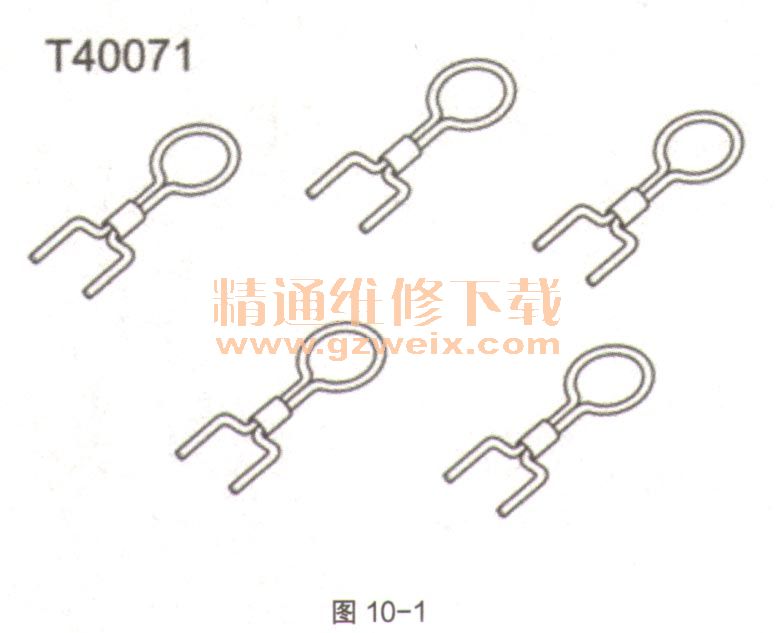

    锁销T40071,如图10-1。

    3.扭矩拧紧值
    除非另有说明,否则标准扭矩值适用。
    4一次性零件
    在此程序中,有些不能重复使用的一次性零件必须更换。开始执行此程序之前,确保准备好用于更换的新零件。注意:避免长时间以及重复接触机油和冷却剂等油液。务必要使用防渗手套保护皮肤。务必佩戴合适的护眼装备。适当地封住所有未连接的电气连接器、电气连接口和管路工作,以防止污垢和湿气进入。提示:根据当地环境法规处理收集的机油。
    5.拆卸
    (1)拆下发动机和白动变速器总成。
    (2)拆除凸轮轴正时链条。

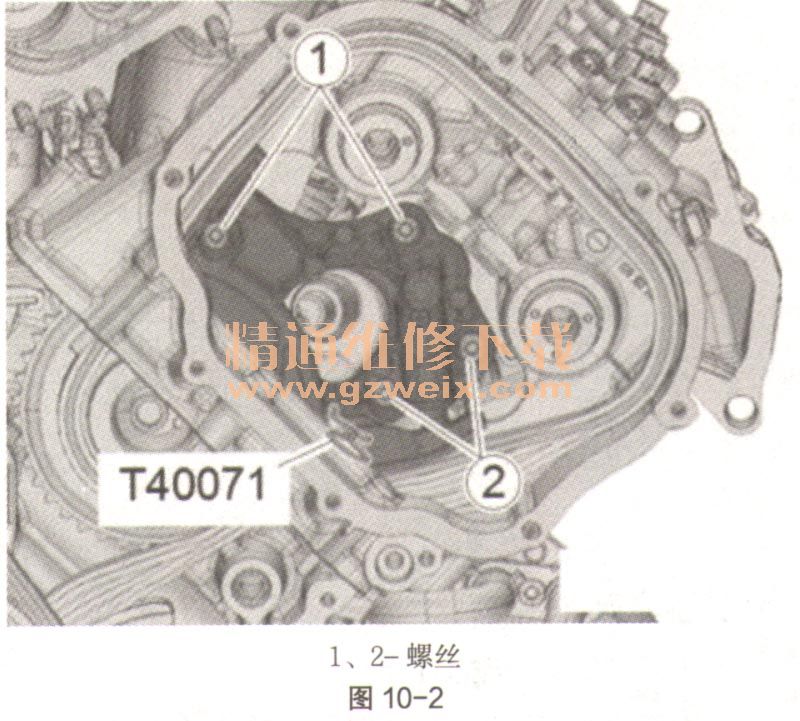

    (3)右侧汽缸(第1缸排):拆卸正时链条前,确保锁销T40071仍然处于张紧器中。拆下并丢弃螺丝(如图10-2中1和2),然后从汽缸盖上拆下张紧器。

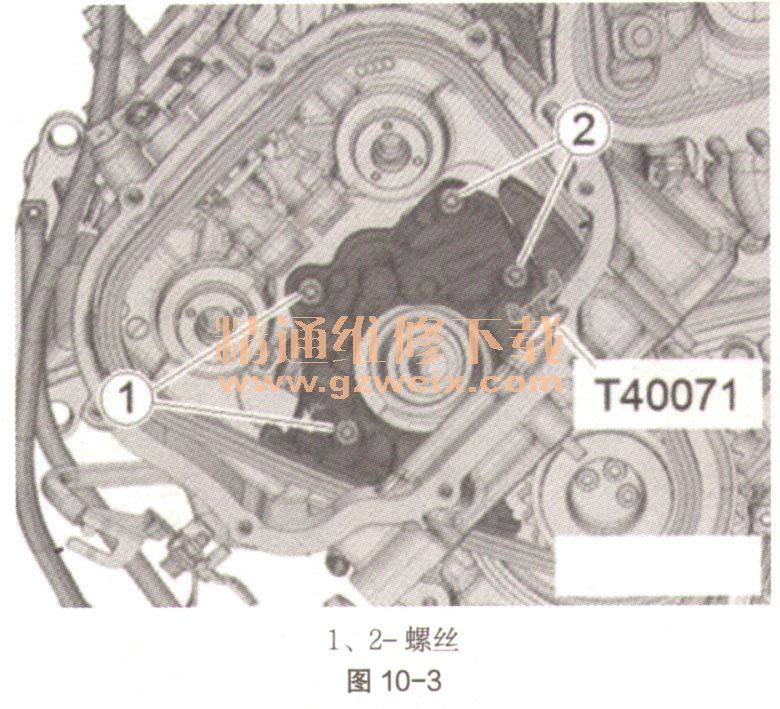

    (4)左侧汽缸(第2缸排):拆卸正时链条前,确保锁销T40071仍然处于张紧器中。拆下并丢弃螺丝(如图10-3中1和2),然后从汽缸盖上拆下张紧器。

    6.安装
    (1)安装过程与拆卸过程相反,请注意以下事项。如果从链条张紧器拆下了张紧部件,请注意正确的安装位置:外壳底部的钻孔对着链条张紧器,活塞朝向张紧轨。

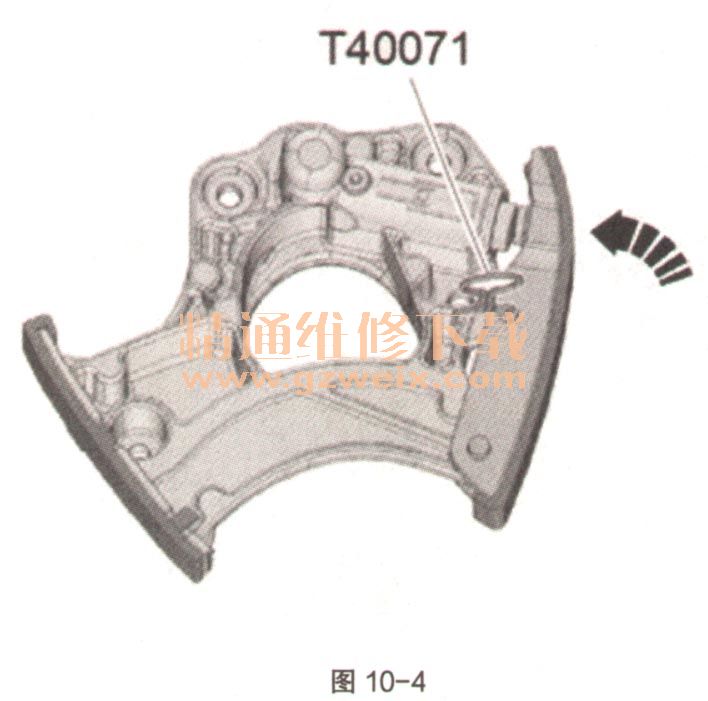

    (2)将链条张紧器的导轨向内(如图10-4中箭头)推到底,然后插入锁销T40071将链条张紧轮锁定到相应位置。

    (3)使用新螺丝(如图10-3中1和2)将张紧器固定到汽缸盖并拧紧至5N·m+90°。
    (4)安装凸轮轴正时链条。

[1] [2] [3] [4] [5] [6] [7]  下一页
