6.安装
(1)安装过程与拆卸过程相反,请注意以下事项。有损坏发动机的风险。确保传动链安装后运转方向与拆卸前的方向相同。凸轮轴调节器必须按以下操作步骤所述进行安装。

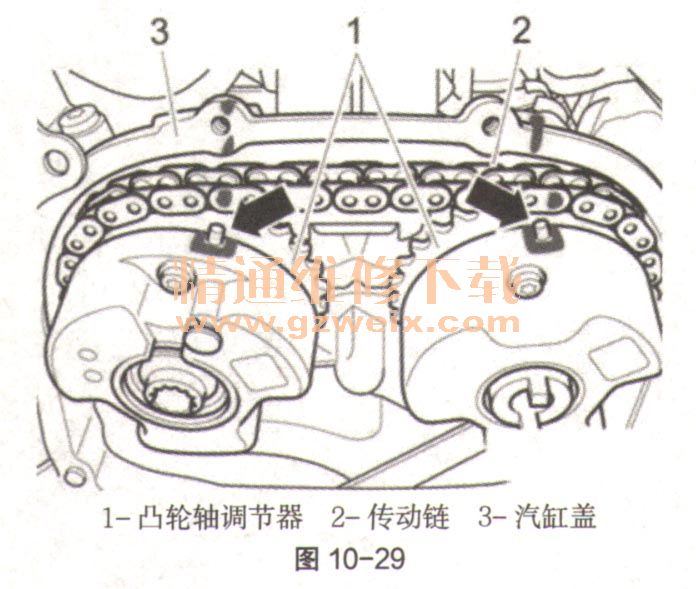

(2) 2个汽缸缸排:根据拆卸之前所做的油漆标记放置凸轮轴调节器(如图10-29中1)。正时标记(如图10-29中箭头)应与传动链(如图10-29中2)和汽缸盖(如图10-29中3)上的油漆标记对准。提示:图10-28为右侧汽缸(第1缸排)。在左侧汽缸(第2缸排)上,凸轮轴调节器上的正时标记将处于不同的角度。

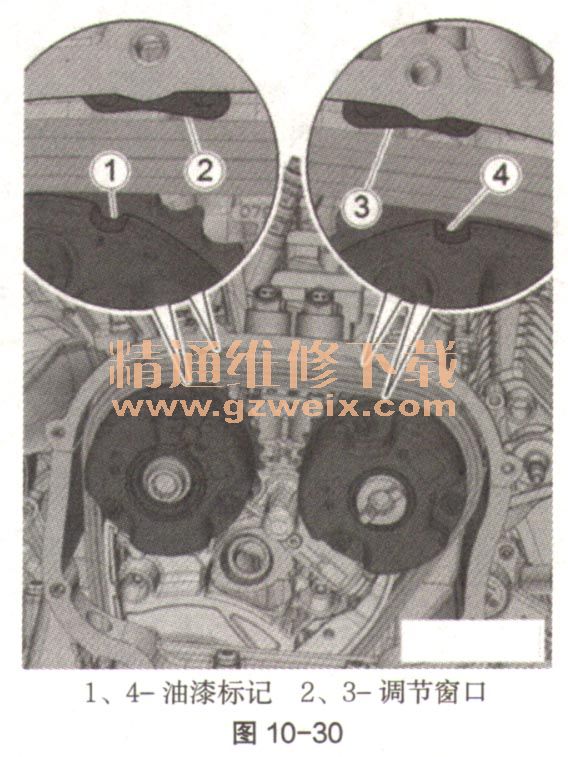

(3)作为附加检查,油漆标记(如图10-30中1和4)也应对准相应的调节窗口(如图10-30中2和3)。提示:图10-30为左侧汽缸(第2缸排)。在左侧汽缸(第2缸排)上,凸轮轴调节器上的正时标记将处于不同的角度。

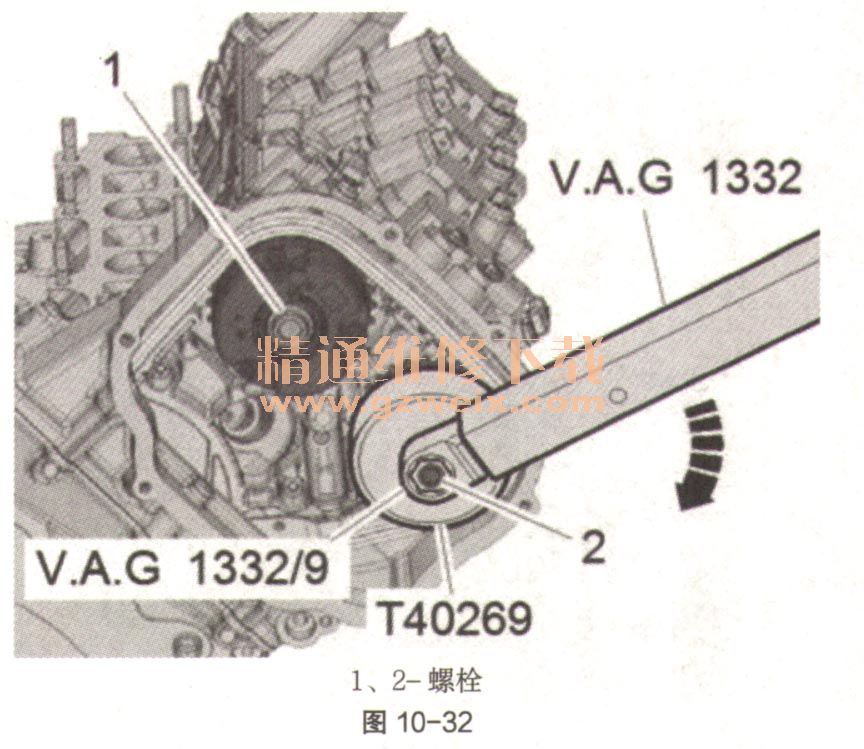

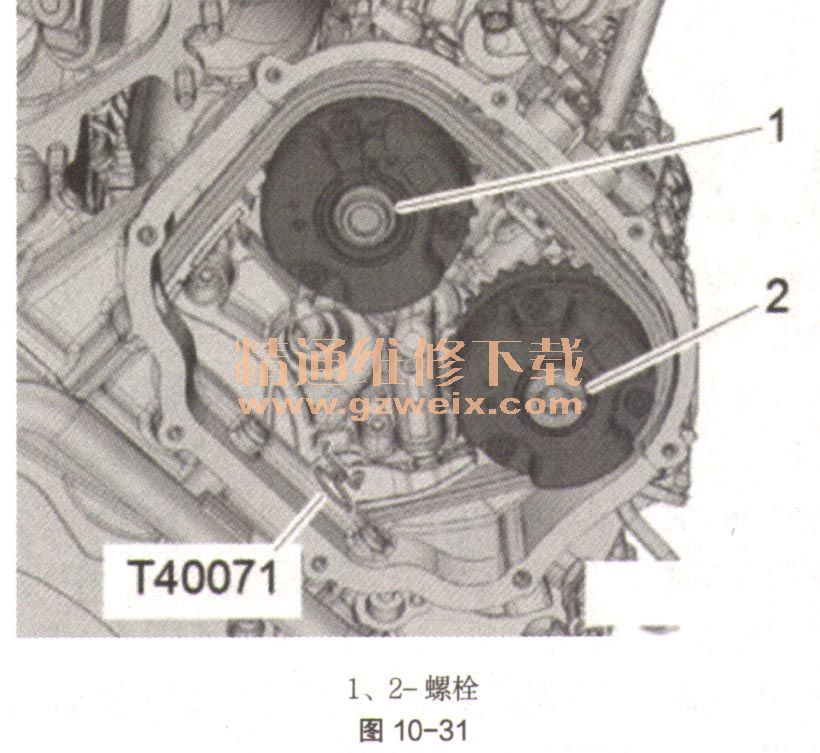

(4)右侧汽缸(第1缸排):将正时链条安装到传动链链轮和凸轮轴调节器上,并安装新螺栓(如图10-31中1和2),不要拧紧。拆下锁销T40071。将套筒T40269安装到进气凸轮轴的凸轮轴调节器上。将扳手V.A.G 1332连同开环扳手嵌入件V.A.G 1332/9一起应用到套筒T40269中,如图10-32。让另一位技师按箭头方向向凸轮轴调节器施加40N·m的扭矩。在保持凸轮轴调节器张紧的同时,按顺序拧紧螺栓,将图10-32中1拧紧至60N·m,将图10-32中2拧紧至60N·m。

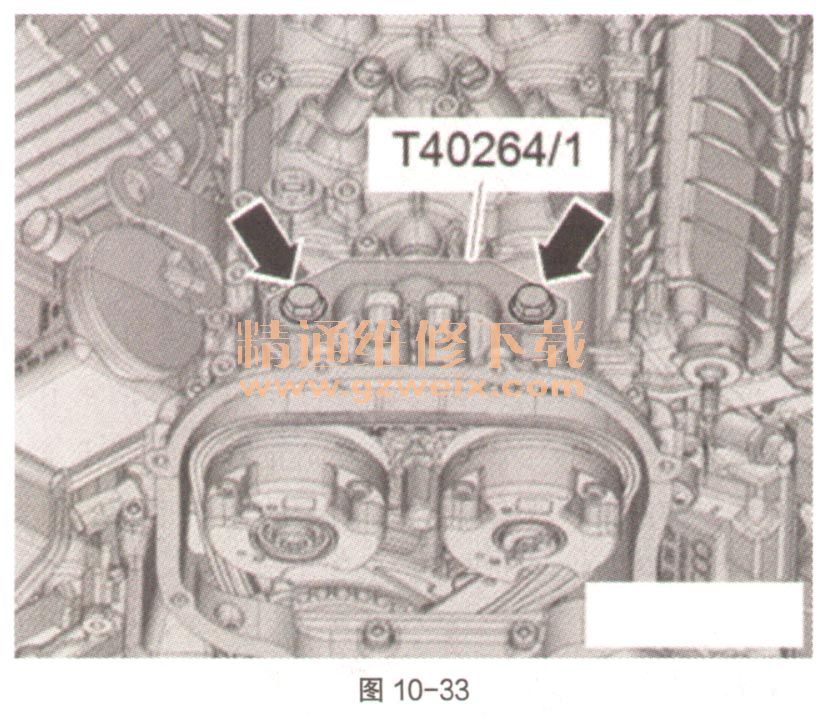

(5)拆下套筒T40269。拆下右侧凸轮轴夹具T40264/1(如图10-33中箭头)。

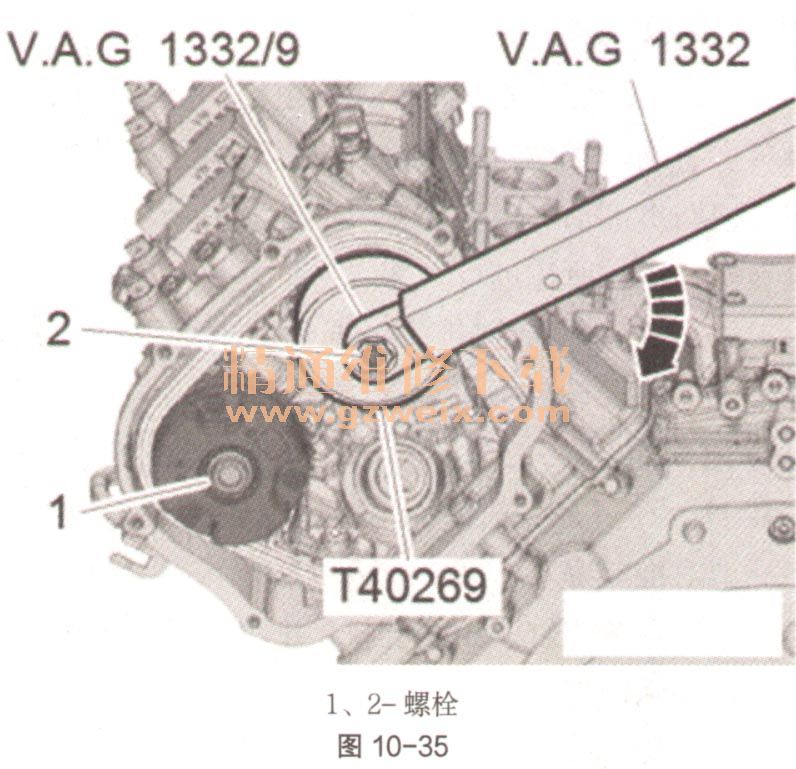

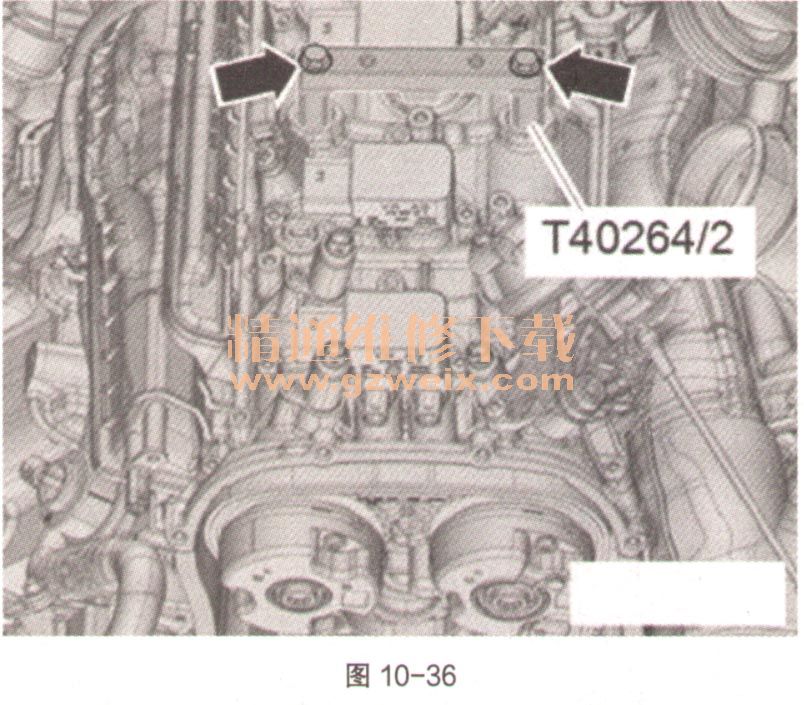

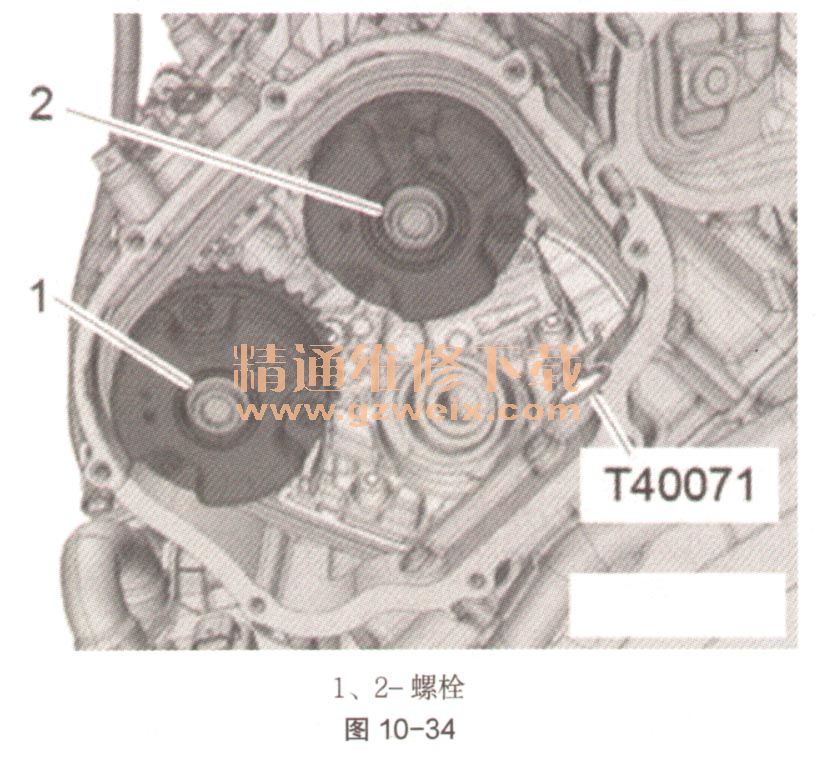

(6)左侧汽缸(第2缸排):将正时链条安装到传动链链轮和凸轮轴调节器上,并安装新螺栓(如图10-34中1和2),不要拧紧。拆下锁销T40071。将套筒T40269安装到进气凸轮轴的凸轮轴调节器上。将扳手V.A.G 1332连同开环扳手嵌入件V.A.G 1332/9一起应用到套筒T40269中,如图10-35。让另一位技师按如图10-35中箭头方向向凸轮轴调节器施加40N·m的扭矩。在保持凸轮轴调节器张紧的同时,按顺序拧紧螺栓,将图10-35中1拧紧至60N·m,将图10-35中2拧紧至60N·m。拆下套筒T40269。拆下左侧凸轮轴夹具T40264/2(如图10-36中箭头)。
