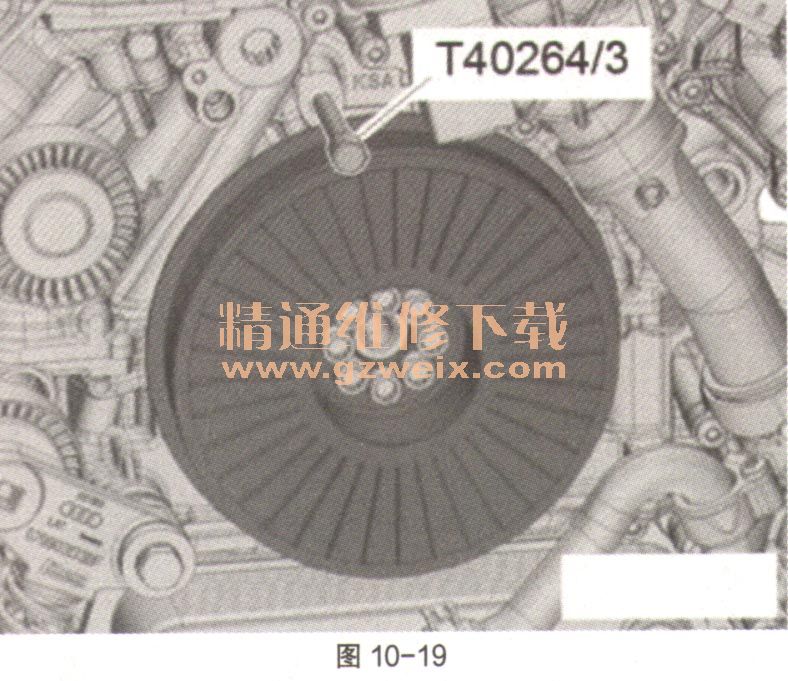

(11)继续对两侧执行操作:用手将定位销T40264/3通过减震器上的切口拧入汽缸体中,直到其接触,如图10-19。

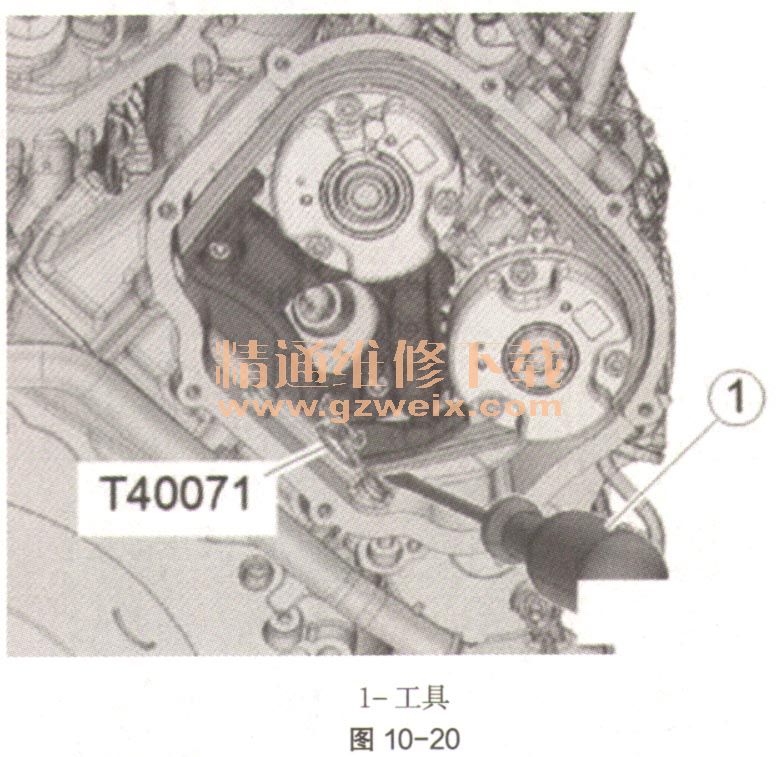

(12)右侧汽缸(第1缸排):使用合适的工具(如图10-20中1),将凸轮轴正时链条(右侧)的链条张紧器导轨向内撬,直到挡块允许的位置。通过插入锁销T40071将链条张紧器锁定在此位置。提示:链条张紧器采用油液减震设计,因此可以用恒定压力缓缓压缩。

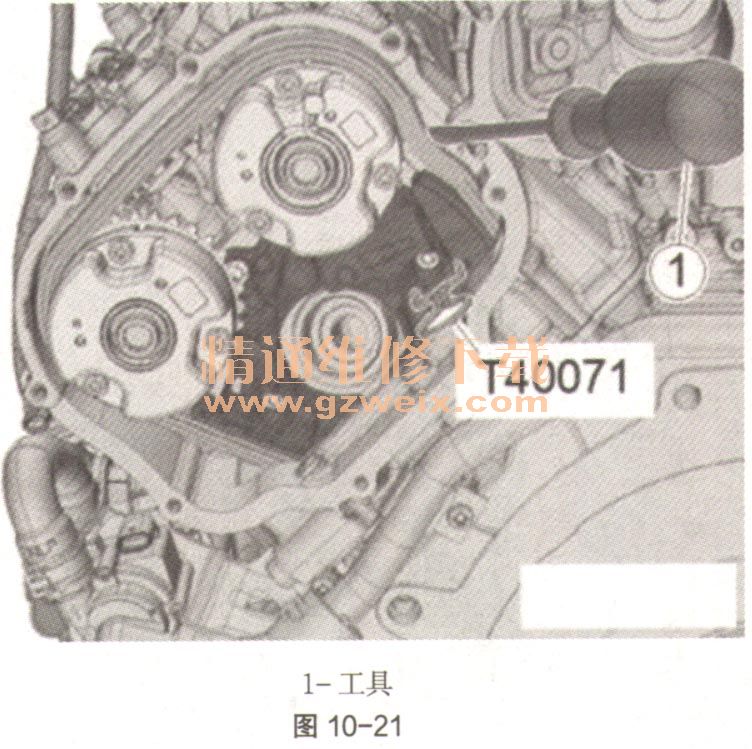

(13)左侧汽缸(第2缸排):使用合适的工具(如图10-21中1),将凸轮轴正时链条(左侧)的链条张紧器导轨向内撬,直到挡块允许的位置。通过插入锁销T40071将链条张紧器锁定在此位置。提示:链条张紧器采用油液减震设计,因此可以用恒定压力缓缓压缩。

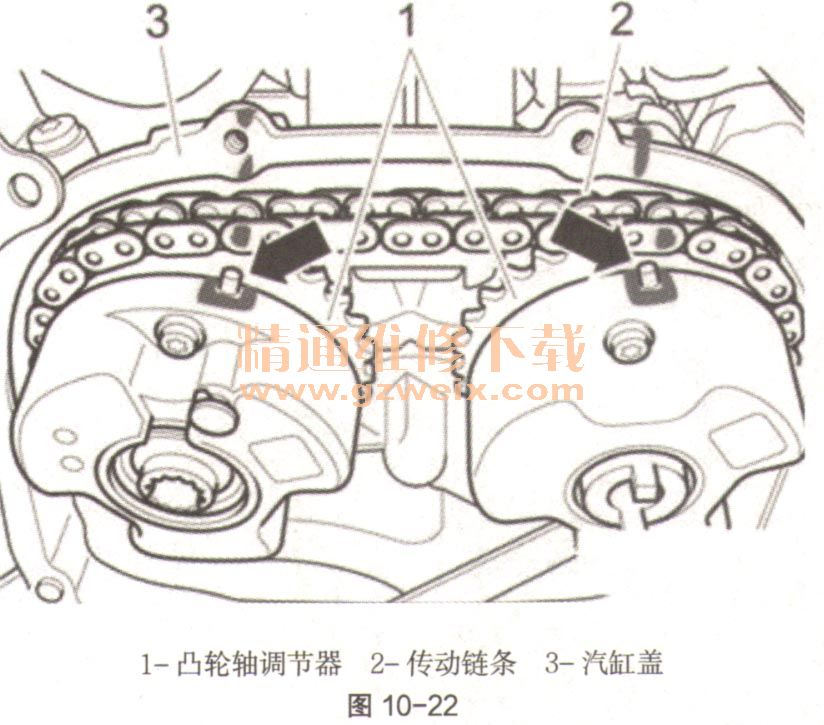

(14)继续对两侧执行操作:在拆卸之前,用油漆标记凸轮轴调节器(如图10-22中1)、传动链条(如图10-22中2)和汽缸盖(如图10-22中3)的位置。最重要的是,按照说明显示并标记相应凸轮轴调节器的位置。如果未正确对准凸轮轴调节器,将导致凸轮轴调节器不工作,并可能导致发动机损坏。油漆标记应标记在调节器(如图10-22中1)上正时标记(如图10-22中箭头)的周围。提示:图10-22为右侧汽缸(第1缸排)。在左侧汽缸(第2缸排)上,凸轮轴调节器上的正时标记将处于不同的角度。

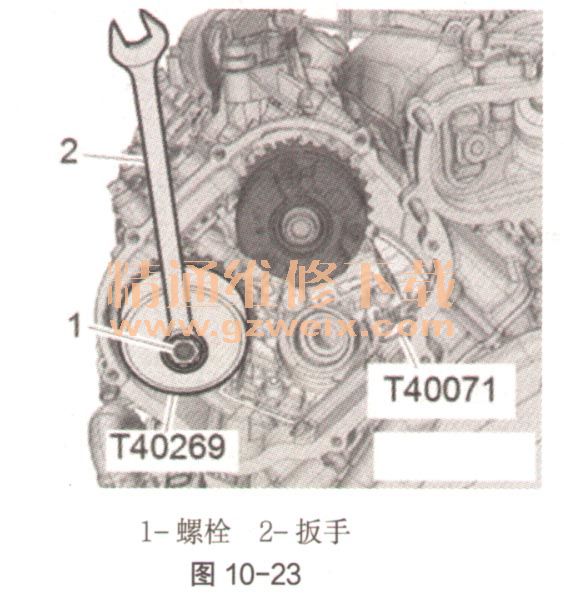

(15)应用套筒T40269反向固定相应的凸轮轴调节器,并松开螺栓(如图10-23中1)。在另一侧重复以上操作。避免损坏凸轮轴。松开凸轮轴调节器或凸轮轴链轮的螺栓(如图10-23中1)时,切勿使用右侧凸轮轴夹具T40264/1和左侧凸轮轴夹具T40264/2反向固定。一定要使用合适的扳刹如图10-23中2)反向固定凸轮轴调节器。

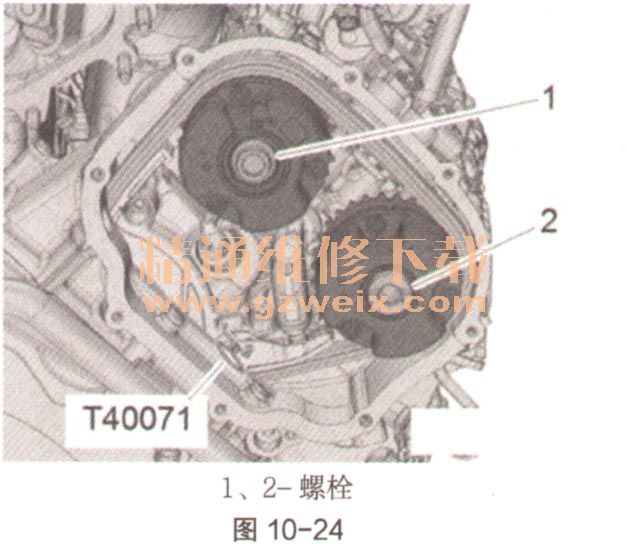

(16)右侧汽缸(第1缸排):拆下并丢弃螺栓(如图10-24中1和2),并分开2个凸轮轴调节器。将凸轮轴正时链条放到一边。

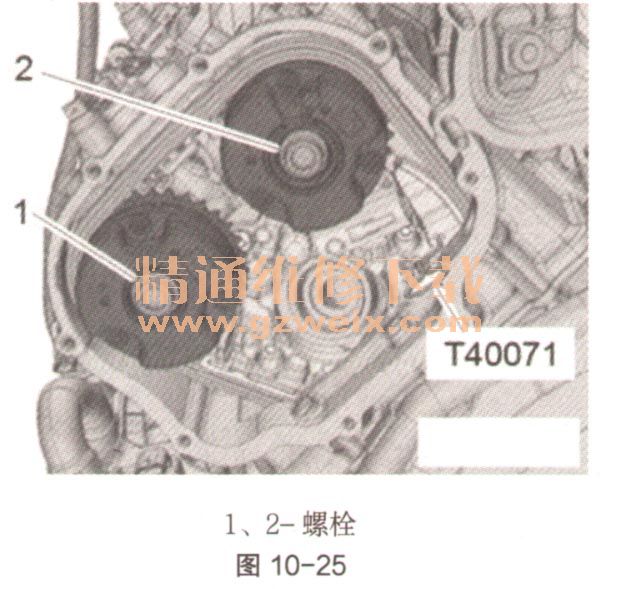

(17)左侧汽缸(第2缸排):拆下并丢弃螺栓(如图10-25中1和2),并分开2个凸轮轴调节器。将凸轮轴正时链条放到一边。

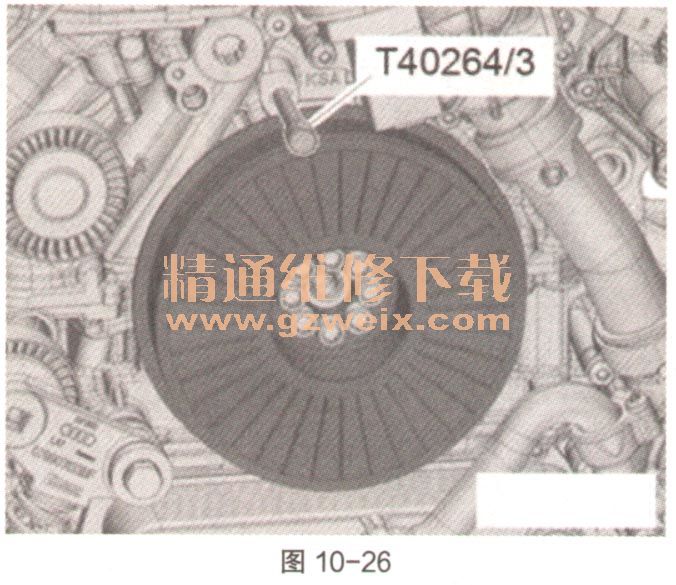

(18)预安装说明:如果此时要拆卸凸轮轴,则在安装凸轮轴之后重新安装正时链条之前,所有凸轮轴和曲轴必须如下编号并用相关的专用工具固定到位。曲轴锁定至“TDC”定位销T40264/3,如图10-26。

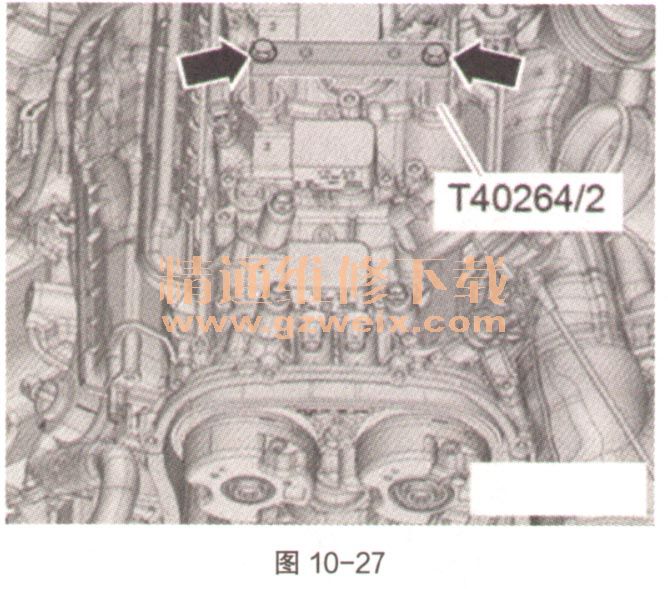

(19)在汽缸盖(左侧)上安装左侧凸轮轴夹具T40264/2并拧紧至12N·m(如10-27箭头)。

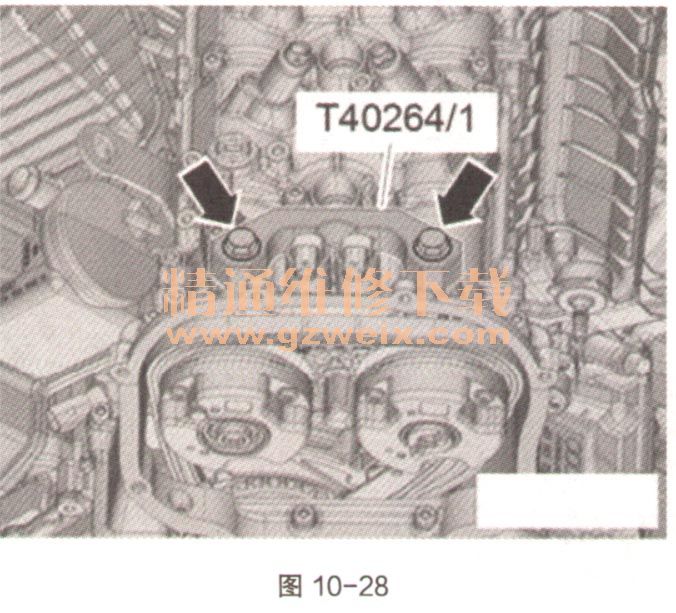

(20)在汽缸盖(右侧)上安装左侧凸轮轴夹具T40264/1并拧紧至12N· m(如图10-28中箭头)。
