2．左侧次级凸轮轴中间传动链条的更换

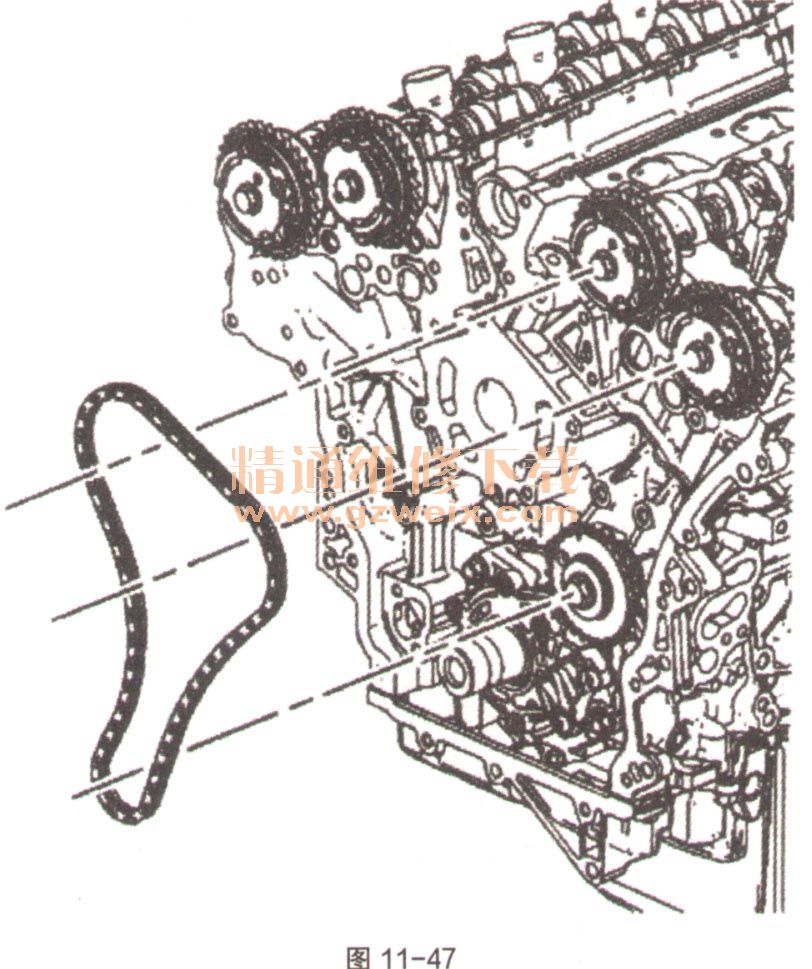

（1）拆卸，如图11-47。

①拆下发动机前盖。
②拆下右缸组次级凸轮轴传动链条张紧器。
③拆下右缸组次级凸轮轴传动链条支撑板。
④拆下右缸组次级凸轮轴传动链条导板。
⑤拆下右缸组次级凸轮轴传动链条。
⑥拆下初级凸轮轴传动链条张紧器。
⑦拆下初级凸轮轴传动链条上导板。
⑧拆下初级凸轮轴传动链条。
⑨拆下右缸组凸轮轴中间传动链条惰轮。
⑩拆下左缸组次级凸轮轴传动链条张紧器。
11拆下左缸组次级凸轮轴传动链条支撑板。
12拆下左缸组次级凸轮轴传动链条导板。
13拆下左缸组凸轮轴中间传动链条惰轮。
14拆下左缸组次级凸轮轴传动链条。
15清洁并检查所有凸轮轴正时传动部件。
  （2）安装。
   按照相反的顺序进行安装。
   3．右侧次级凸轮轴中间传动链条的更换
  （1）拆卸。如图11-48。

①拆下发动机前盖。
②拆下右缸组次级凸轮轴传动链条张紧器。
③拆下右缸组次级凸轮轴传动链条支撑板。
④拆下右缸组次级凸轮轴传动链条导板。
⑤拆下右缸组次级凸轮轴传动链条。
（2）安装。
①确保第一阶段凸轮轴正时准确。
②安装右缸组次级凸轮轴传动链条。
③安装右缸组次级凸轮轴传动链条导板。
④安装右缸组次级凸轮轴传动链条支撑板。
⑤安装右缸组次级凸轮轴传动链条张紧器。
⑥安装发动机前盖。
   4．初级凸轮轴传动链条和链轮的更换
  （1）拆卸。如图11-49。

①拆下发动机前盖。
②拆下右缸组次级凸轮轴传动链条张紧器。
③拆下右缸组次级凸轮轴传动链条支撑板。
④拆下右缸组次级凸轮轴传动链条导板。
⑤拆下右缸组次级凸轮轴传动链条。
⑥拆下初级凸轮轴传动链条张紧器。
⑦拆下初级凸轮轴传动链条上导板。
⑧拆下初级凸轮轴正时链条。
（2）安装。
   按照相反的顺序进行安装。
