2015～2016年保时捷卡宴S E-Hybrid 3.0T（Cayenne S混动）发动机正时校对方法

当前位置：精通维修下载 > 文档资料 > 汽车技术 > 汽车专题 > 汽车正时设定

来源：本站整理作者：佚名 2018-03-17 15:38:30

   （二）准备工作
   （1）拆下左侧和右侧正时链条盖。
    （2）拆下左侧和右侧汽缸盖罩。

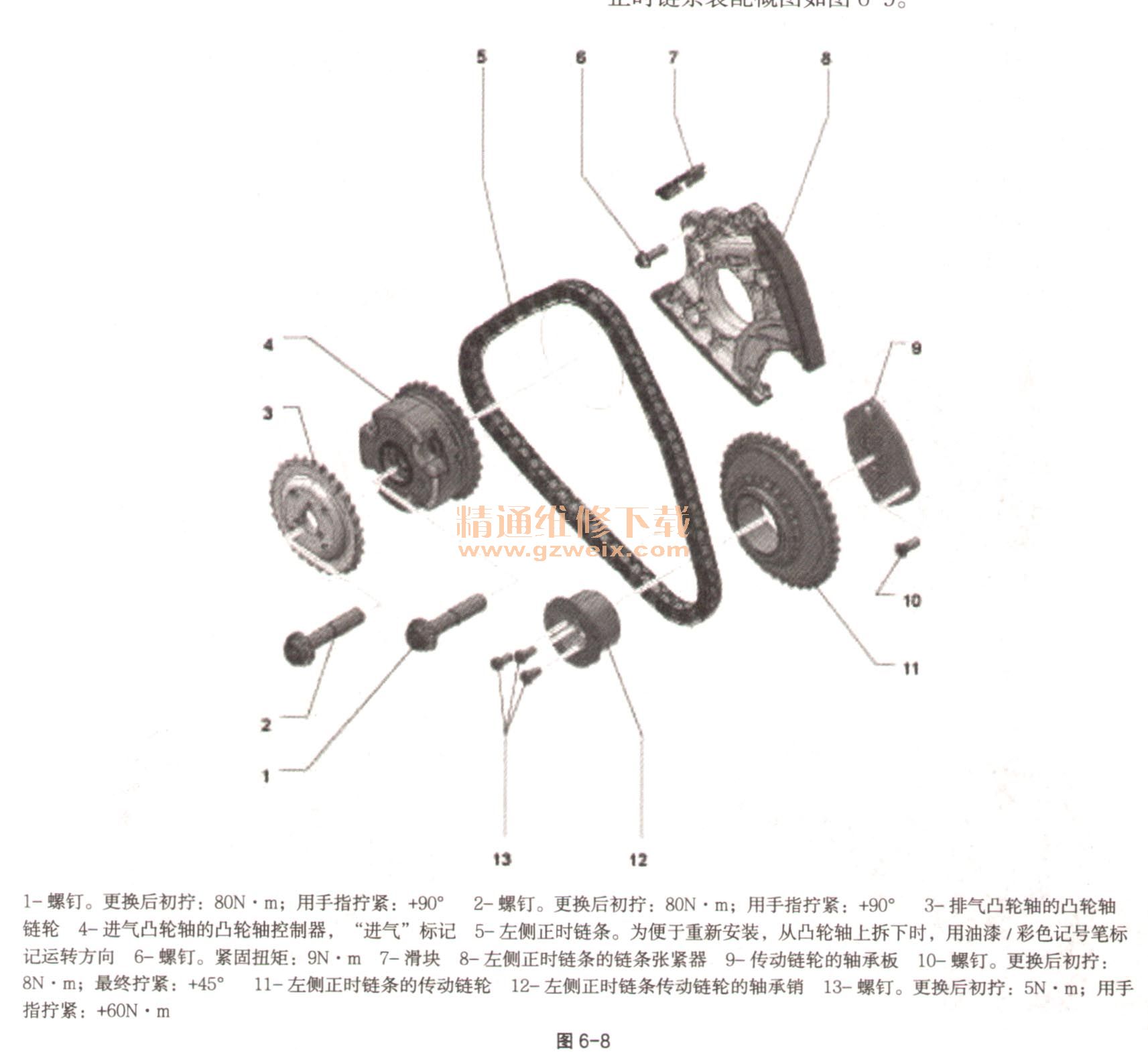

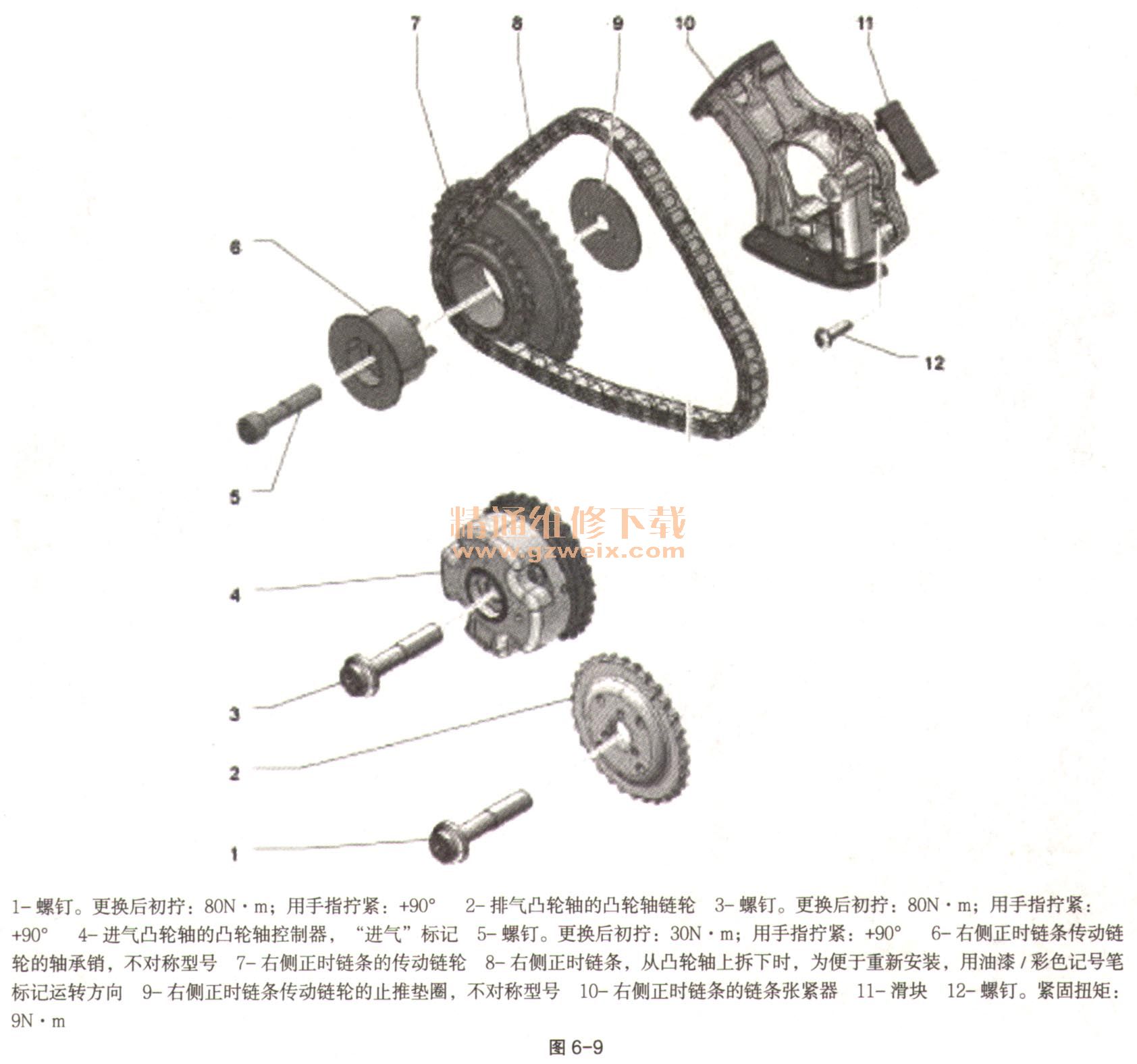

    （3）左侧正时链条装配概图如图6-8，右侧正时链条装配概图如图6-9。

    （三）注意事项
    （1）正时设置不正确。
    ①当心损坏发动机。
    ②发动机运转不平稳。
    ③发动机动力不足。
    （2）安装锁紧工具时不要用力。
    ①请确保两侧的间隙相等。
    ②插入锁紧工具时，如果转动凸轮轴时遇到阻力，请勿用力强行转动。
    ③发动机必须正好位于上止点。
    ④相对侧汽缸必须位于点火TDC处。
    （四）正时设置步骤

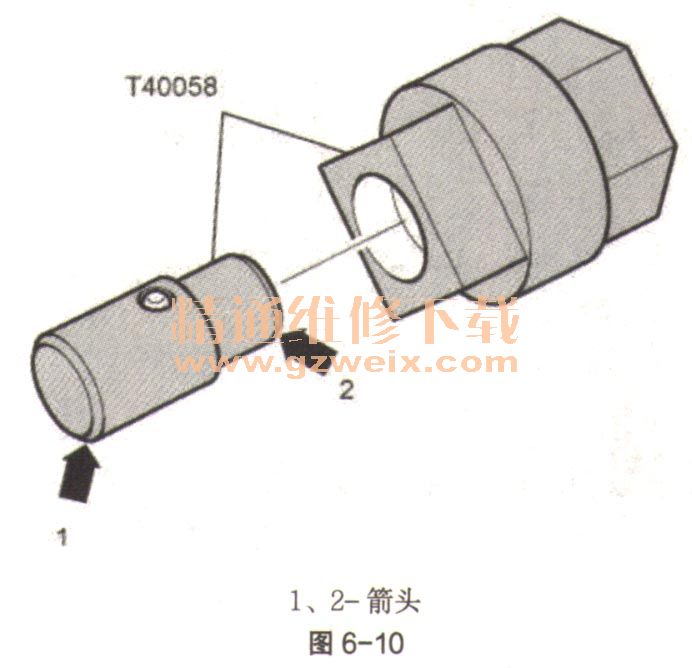

    （1）按如下说明插入转接器T40058的定位销。
    ①大头如图6-10中箭头1朝向发动机。

    ②小头如图6-10中箭头2朝向转接器。

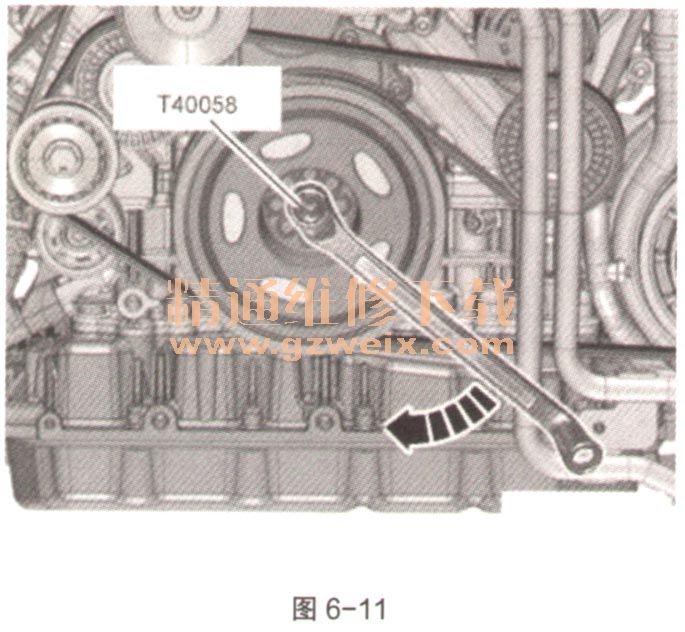

    ③用转接器T40058和弯头梅花扳手顶住曲轴。只能沿发动机转动方向（如图6-11中箭头）转动曲轴。

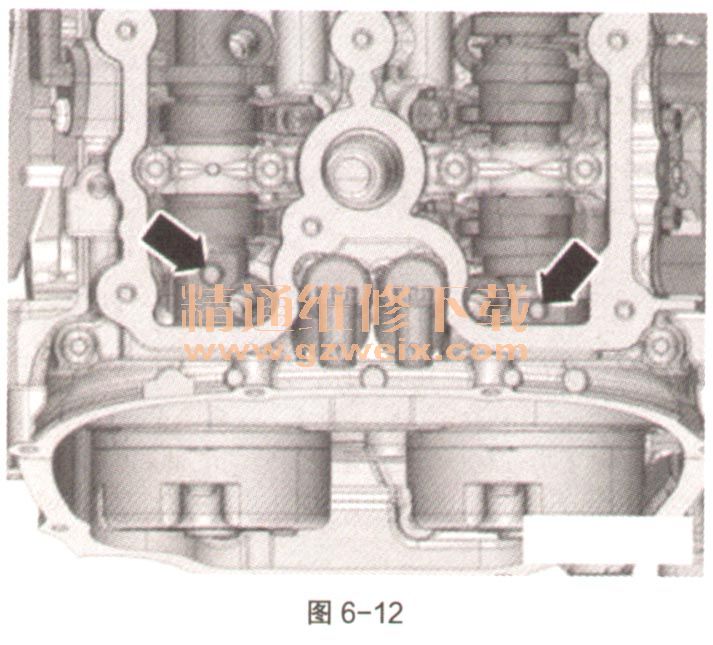

    ④凸轮轴中的螺纹孔（如图6-12中箭头）必须朝上。图6-12为汽缸列2的汽缸盖（左侧）。

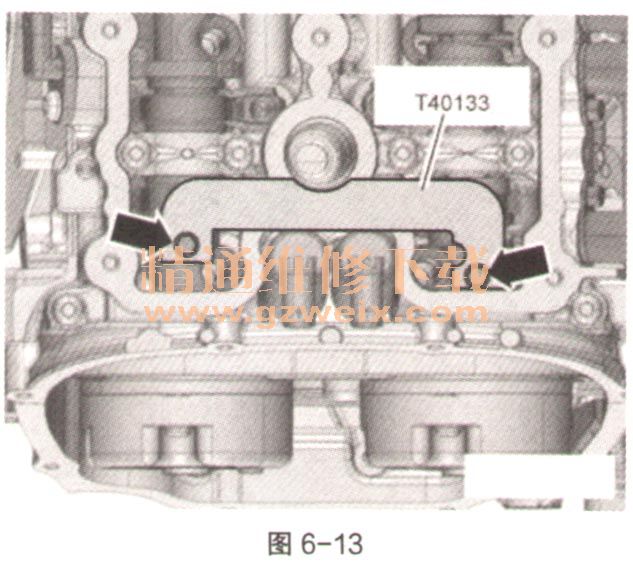

    ⑤凸轮轴卡箍T40133必须安装到2个汽缸盖上（如图6-13中箭头），并拧紧至紧固扭矩：25N·m。

    ⑥从汽缸体上拧下曲轴上“TDC”标记的螺塞（如图6-14中箭头）。
