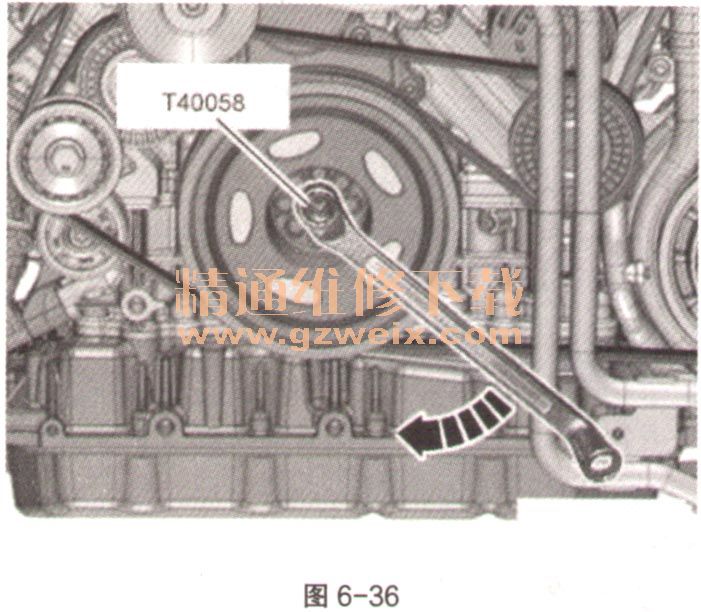

28用转接器T40058和弯头梅花扳手将曲轴沿发动机转动方向（图6-36中箭头）转，直到曲轴回到“TDC”位置为止。

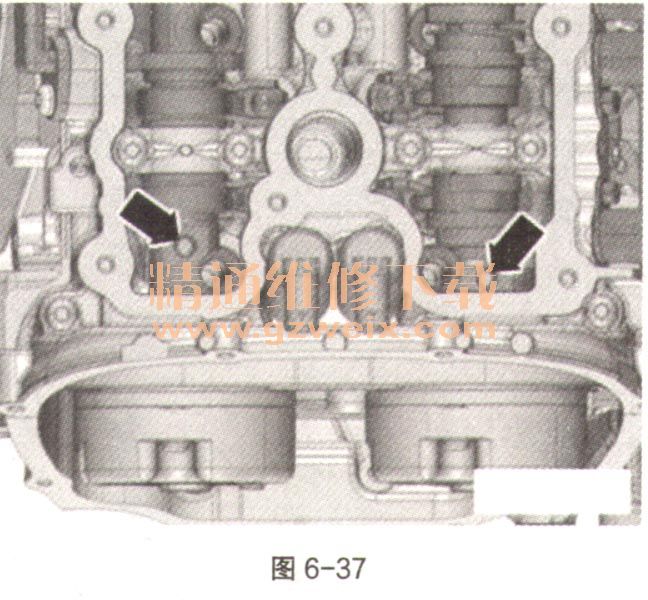

    29凸轮轴中的螺纹孔（如图6-37中箭头）必须朝上。

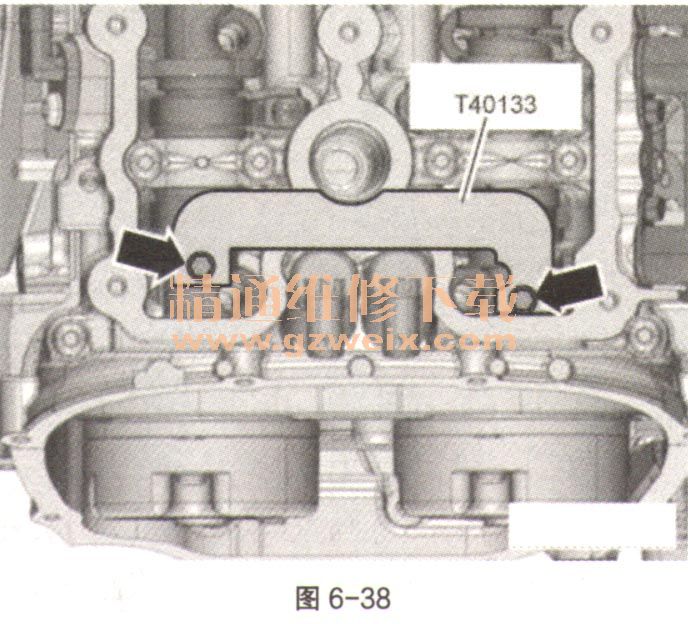

    30将凸轮轴卡箍T40133（如图6-38）安装到2个汽缸盖上，然后拧紧至紧固扭矩：25N·m。

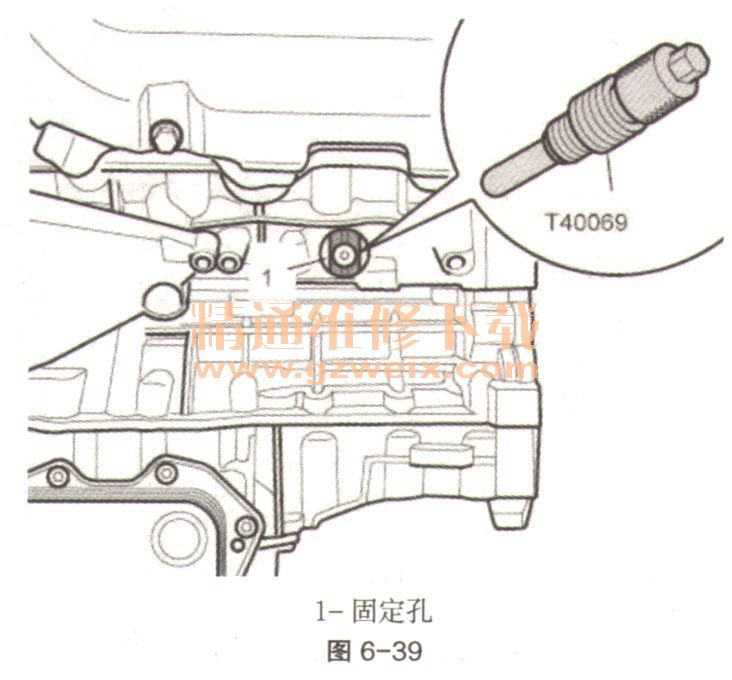

    31将锁销T40069直接拧入孔中。锁销必须接合到曲轴上的固定孔（如图6-39中1）中。如果不是这样，则再次设置正时。

    32将凸轮轴卡箍从2个汽缸盖上拆下。
    33拆下锁销T40069。
    34安装曲轴上“TDC”标记的螺塞。
    35按照与拆卸相反的顺序继续进行安装。

      （五）后续工作
      （1）安装汽缸盖罩。
      （2）安装正时链条盖。
