2015年甲壳虫380TSI(2.0T CPLA)发动机正时校对方法
来源:本站整理  作者:佚名  2018-04-20 07:53:52



    14在汽缸盖上拧上凸轮轴固定装置T40271/2并沿箭头方向(如图5-129中2)推到链轮花键中。必要时用安装工具T40266旋转进气凸轮轴(如图5-129中1)。

    15拧出螺栓(如图5-130中2)并拆卸凸轮轴正时链的张紧轨。

    16凸轮轴固定装置T40271/1拧到汽缸盖上。用安装工具沿如图5-131中箭头方向1旋转进气凸轮轴,直至凸轮轴固定装置T40271/1可以推入到链轮花键(如图5-131中2)中。

    17用螺丝刀松开卡子并向前压张紧轨,以便拆下上部滑轨(如图5-132中箭头)。

    18拧出螺栓(如图5-133中A)并拆卸凸轮轴正时链的滑轨。

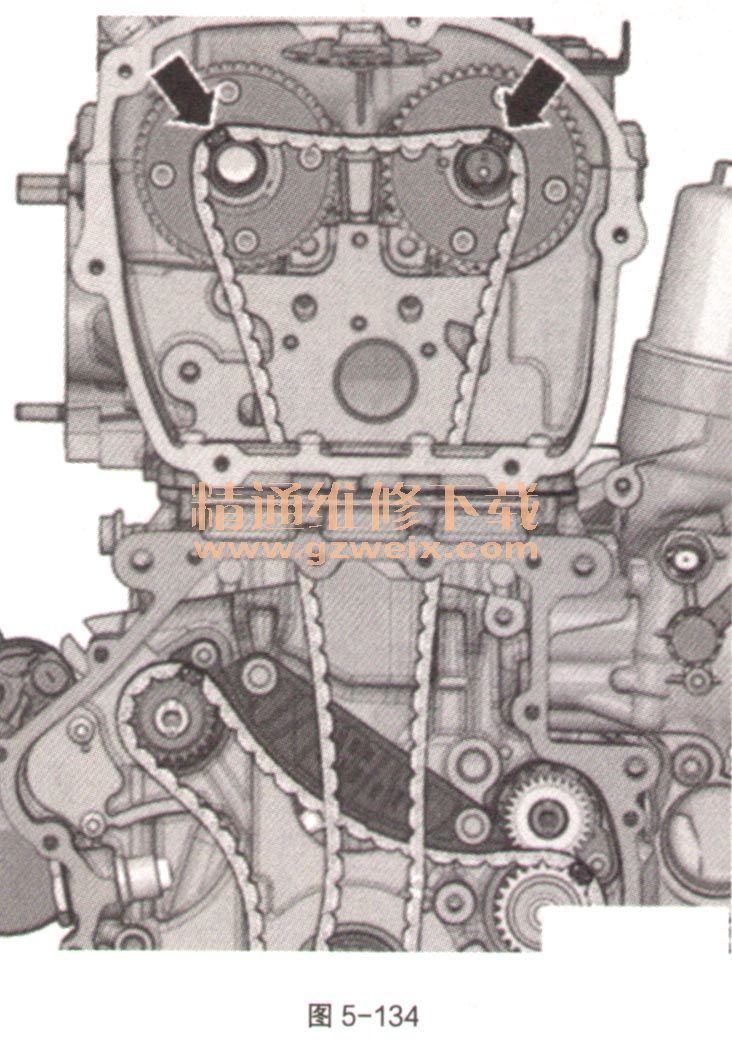

    19从凸轮轴齿轮上取下凸轮轴正时链并挂到凸轮轴轴颈上(如图5-134中箭头)。

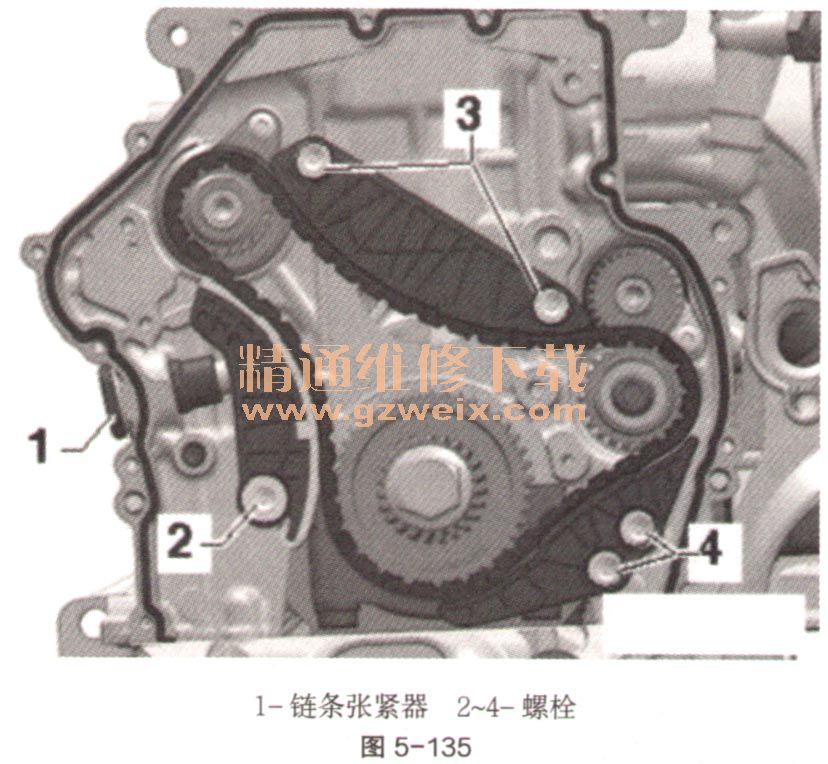

    20拆卸平衡轴正时链的链条张紧粼如图5-135中1)。拧出螺栓(如图5-135中2)并拆卸张紧轨。拧出螺栓(如图5-135中4)并拆卸滑轨。

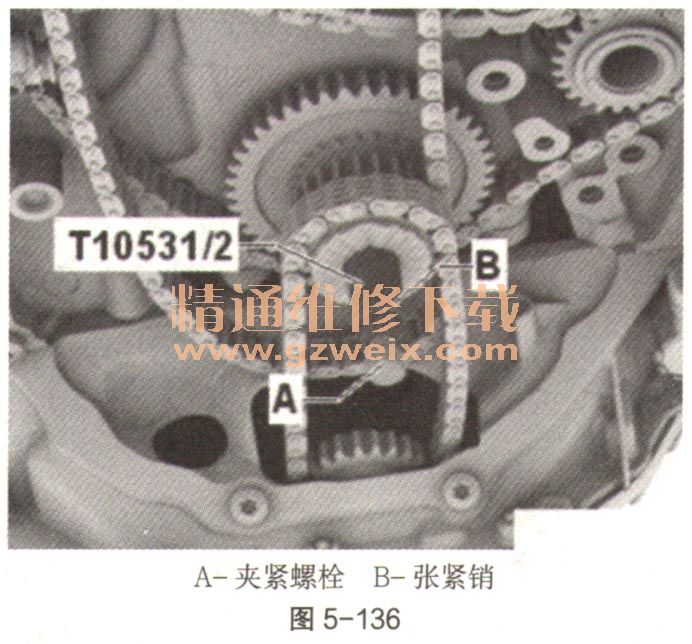

    21松开夹紧螺栓(如图5-136中A)并拧出张紧销(如图5-136中B)。取下机油泵驱动正时链,以便取出三挡链轮。取下凸轮轴正时链。
